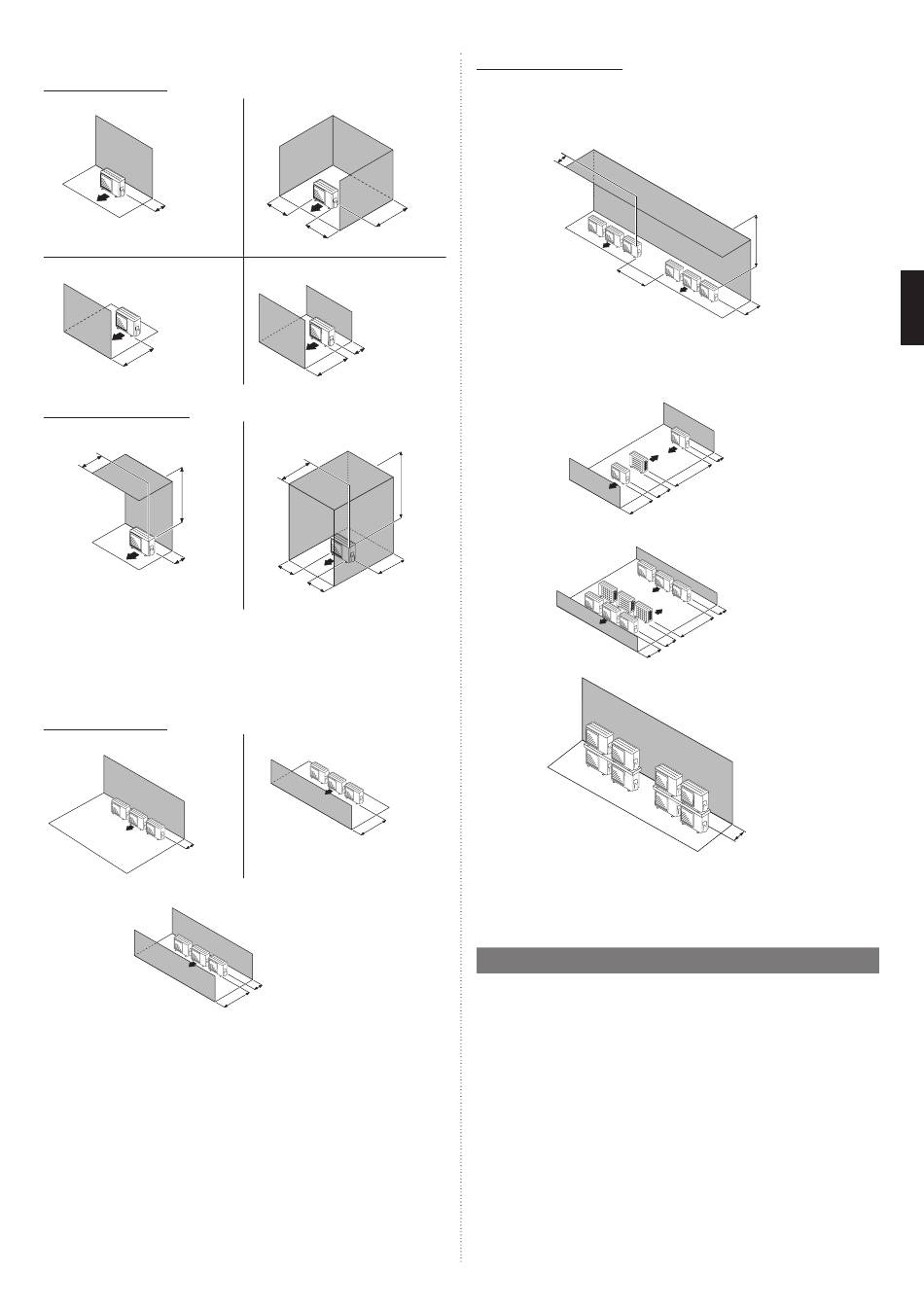

■ Außengerät-Installation
Wenn oben Freiraum ist (Einheit: mm)
(1) Hindernisse nur hinten
100 oder
mehr
(3) Hindernisse vorne
600 oder mehr
Wenn oben ein Hindernis ist (Einheit: mm)
(1) Hindernisse hinten und oben
Max. 200
600 oder
mehr
100 oder
mehr
■ Installation mehrerer Außengeräte
• Lassen Sie mindestens 250 mm Platz zwischen den Außengeräten, wenn mehrere
Außengeräte installiert werden.
• Wenn Sie die Leitungen von der Seite eines Außengeräts routen, lassen Sie Platz für
die Leitungen.
Wenn oben Freiraum ist (Einheit: mm)
(1) Hindernisse nur hinten
200 oder
mehr
(3) Hindernisse vorne und hinten
(2) Hindernisse nur hinten und seitlich
100 oder
100 oder
mehr
mehr
250 oder mehr
(4) Hindernisse vorne und hinten
100 oder mehr
600 oder mehr
(2) Hindernisse hinten, seitlich und oben
Max. 200
600 oder
mehr
100 oder
100 oder
mehr
mehr
250 oder mehr
(2) Hindernisse nur vorne
1.000 oder
mehr
200 oder mehr
1.000 oder mehr
Wenn oben ein Hindernis ist (Einheit: mm)
(1) Hindernisse hinten und oben
• Bis zu 3 Einheiten können nebeneinander installiert werden.
• Wenn 4 oder mehr Einheiten in einer Reihe angeordnet sind, geben Sie den Platz wie
unten gezeigt an.
Max. 300
1.500 oder mehr
■ Mehrreihige Außengeräte-Installation (Einheit: mm)
(1) Einzel-Parallelgeräteanordnung
500 oder mehr
(2) Mehrfach-Parallelgeräteanordnung
HINWEISE:
• Wenn der Raum größer ist als oben angegeben, sind die Bedingungen gleich wie als
wenn kein Hindernis vorhanden ist.
• Bei der Installation des Außengeräts achten Sie darauf, die vordere und linke Seite zu
öffnen, um bessere Betriebseffizienz zu erzielen.
3.2. Montage des Geräts
• Installieren Sie 4 Ankerbolzen an den in der Abbildung mit Pfeilen bezeichneten
Stellen.
• Um Vibrationen zu reduzieren, installieren Sie das Gerät nicht direkt auf dem Boden.
Installieren Sie es auf einem sicheren Sockel (wie z. B. Betonblock).
• Das Fundament muss die Beine des Geräts tragen und eine Breite von 50 mm oder
mehr lassen.
• Je Installationsbedingungen kann es sein, dass das Außengerät seine Vibration
während des Betriebs verbreitet, was zu Geräuschen und Vibrationen führen
kann. Bringen Sie daher bei der Installation Dämpfungsmaterialien (wie z. B.
Dämpfungskissen) an das Außengerät an.
• Installieren Sie das Fundament, achten Sie darauf, dass ausreichend Platz zur
Installation der Verbindungsrohre ist.
• Befestigen Sie das Gerät mit den Fundamentbolzen an einem stabilen Block.
(Verwenden Sie 4 Sätze im Handel erhältlicher M10-Schrauben, -Muttern und
-Unterlegscheiben.)
• Die Bolzen müssen 20 mm herausstehen. (Siehe Abbildung.)
• Falls ein Schutz gegen Umkippen erforderlich ist, erwerben Sie die erforderlichen
Teile im Handel.
1.500 oder mehr
200 oder mehr
100 oder mehr
1.000 oder mehr
200 oder mehr
200 oder mehr
2.000 oder mehr
400 oder mehr
1.000 oder mehr
200 oder mehr
De-7
