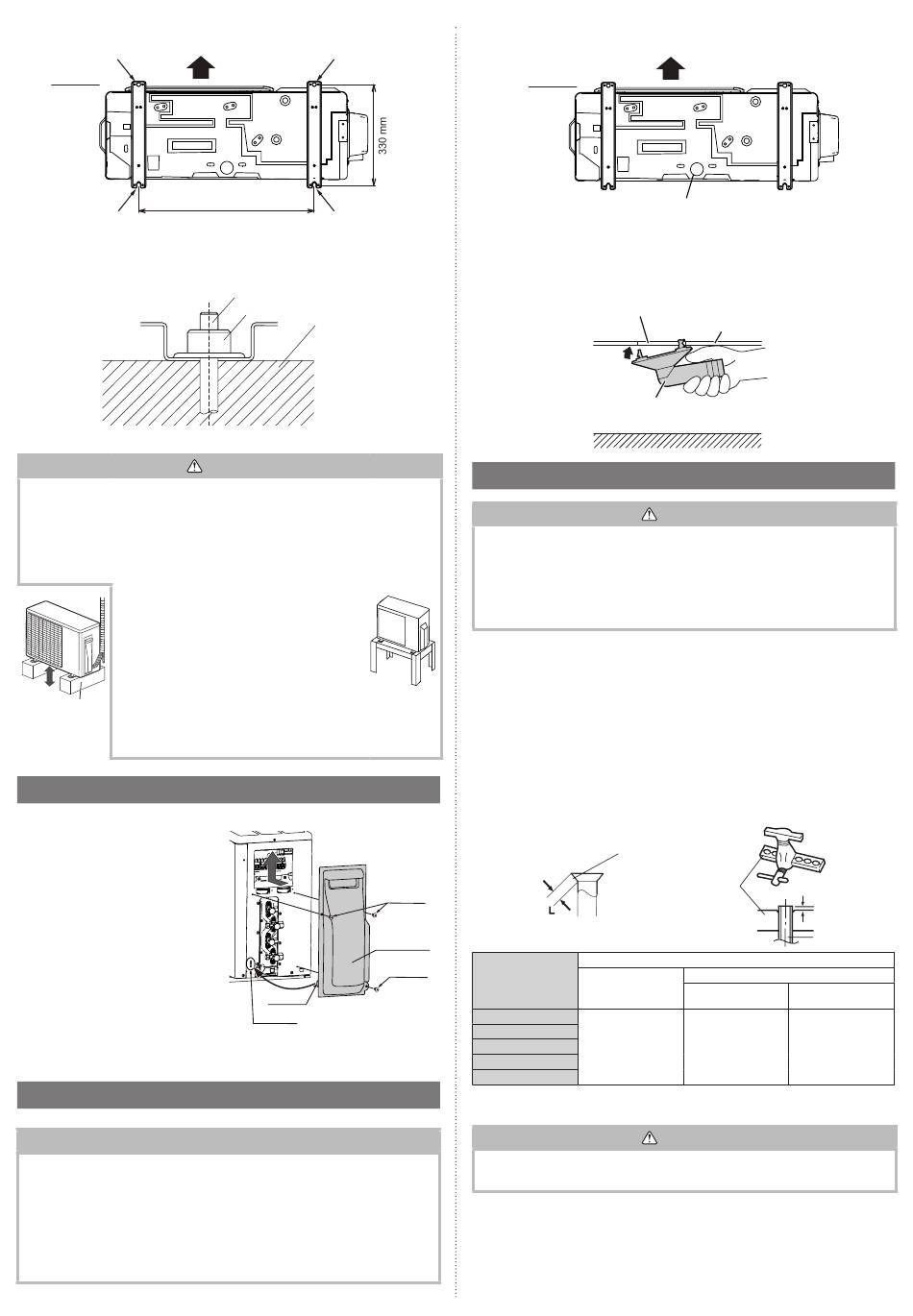

Unterseite
Fixieren Sie es fest auf einem soliden Block. (Verwenden Sie 4 Sätze im Handel erhält-
licher M10-Schrauben, -Muttern und -Unterlegscheiben.)
• Installieren Sie das Außengerät in nicht in zwei Stufen, wo Regenwasser gefrieren
kann. Andernfalls kann der Ablauf vom oberen Gerät Eis bilden und eine Fehlfunktion
des unteren Geräts verursachen.
• Wenn die Außentemperatur 0 ° C oder weniger beträgt, darf die Ablaufleitung (Zube-
hör) nicht verwendet werden.
Wenn die Ablaufleitung verwendet wird, kann das Abflusswasser in dem Rohr in
extrem kaltem Klima einfrieren.
• Wenn das Gerät in einer Region installiert wird,
in der starke Winde, Frost, Frost, Schnee oder
starke Schneeanhäufung herrschen, treffen Sie
geeignete Maßnahmen, um das Gerät vor diesen
Elementen zu schützen.
Um einen stabilen Betrieb zu gewährleisten, muss
das Außengerät in oder über der für die Region
erwarteten Schneehöhe auf einem erhöhten
50 mm
Ständer oder Regal installiert werden.
oder
Sockel
Es wird empfohlen, Schneehauben und Drift-
mehr
schutzzaun einzubauen, wenn Schneeverwehun-
gen und Schneestürme in dieser Region üblich
sind.

3.3. Entfernen und Austausch von Teilen

■ Entfernen der
Schalterabdeckung
(1) Entfernen Sie die Schneidschrauben.
(2) Schieben Sie die Schalterabdeckung
nach unten, um sie zu lösen.
■ Installation der
Schalterabdeckung
(1) Schieben Sie die Schalterabdeckung
nach oben, nachdem Sie die Haken (2
Stellen) an der Schalterabdeckung in
das Loch am Außengerät eingesetzt
haben.
(2) Tauschen Sie die Blechschrauben aus.

3.4. Abwasserinstallation

• Führen Sie die Abwasserarbeiten gemäß dieses Handbuchs durch und stellen Sie
sicher, dass das Abwasser richtig abgelassen wird. Wenn die Arbeiten am Ablauf
nicht ordnungsgemäß ausgeführt werden, kann Wasser vom Gerät herabtropfen und
Mobiliar kann nass werden.
• Wenn die Außentemperatur 0 °C oder darunter beträgt, verwenden Sie die Zusatz-
Ablaufleitung und die Ablaufkappe nicht. Falls die Ablaufleitung und die Ablaufkappe
verwendet werden, kann das Ablaufwasser in der Leitung bei sehr kaltem Wetter
einfrieren. (nur bei Modell mit Umkehrzyklus)
• Befestigen Sie das Außengerät sicher mit Bolzen an den vier mit Pfeilen
gekennzeichneten Stellen.
De-8
LUFT
580 mm
Bolzen
Mutter
Block
VORSICHT
Haken
Loch
VORSICHT
Unterseite
Da das Abwasser während des Heizbetriebs aus dem Außengerät herausläuft, installieren
Sie ein Abwasserrohr und schließen Sie es an einen handelsüblichen 16 mm Schlauch an.
(nur bei Modell mit Umkehrzyklus)
Wenn Sie die Ablaufleitung installieren, verstopfen Sie alle Öffnungen außer der Ablauflei-
tung-Montageöffnung in der Unterseite des Außengeräts mit Kitt, damit es nicht zu Wasser-
lecks kommt. (nur bei Modell mit Umkehrzyklus)

3.5. Leitungsinstallation

• Verwenden Sie an einem gebördelten Bereich kein Mineralöl. Achten Sie darauf,
dass kein Mineralöl in das System gelangt, da sich ansonsten die Lebensdauer des
Geräts verringert.
• Während die Rohre geschweißt werden, achten Sie darauf, dass Stickstoffgas hin-
durch geblasen wird.
• Die maximalen Längen dieses Produkts sind in der Tabelle dargestellt. Falls die
Geräte weiter als in dieser Darstellung entfernt sind, ist der korrekte Betrieb nicht
gewährleistet.
■ Bördeln
(1) Schneiden Sie die Anschlussleitung mit dem Rohrschneider auf die erforderliche Länge.
(2) Halten Sie die Leitung nach unten, so dass die Schnittspäne nicht in die Leitung
gelangen können, und entfernen Sie die Grate.
(3) Setzen Sie die Bördelmutter auf die Leitung und bördeln Sie die Leitung mit einem
Bördelwerkzeug.
Führen Sie die Bördelmutter (verwenden Sie immer die am Innen- bzw.
Außengerät befestigte Bördelmutter) auf die Leitung und bördeln Sie das Rohrende
mit dem Bördelwerkzeug.
Verwenden Sie das spezielle R32(R410A) Bördelwerkzeug oder das konventionelle (für
R22) Bördelwerkzeug.
Wenn Sie das konventionelle Bördelwerkzeug verwenden, verwenden Sie immer eine
Einstelllehre und sichern Sie die Abmessung A wie in der folgenden Tabelle dargestellt.
Kontrollieren, dass [L] gleichmäßig gebör-
delt und nicht gerissen der verkratzt ist.
Schrauben
Schalterabdeckung
Schrauben
Leitungsaußen-
durchmesser
ø 6,35 mm (1/4")
ø 9,52 mm (3/8")
ø 12,70 mm (1/2")
ø 15,88 mm (5/8")
ø 19,05 mm (3/4")
■ Rohre biegen
• Vermeiden Sie scharfes Biegen, um zu verhindern, dass die Leitung bricht. Biegen
Sie die Leitung mit einem Kurvenradius von 100 mm oder mehr.
• Wenn die Leitung wiederholt an der gleichen Stelle gebogen wird, bricht sie.
• Beim Umformen der Leitungen per Hand ist darauf zu achten, dass diese nicht kollabieren.
• Biegen Sie die Leitungen nicht um mehr als 90°.
• Wenn Leitungen wiederholt gebogen oder gestreckt werden, verhärtet das Material und
es wird zunehmend schwieriger, es weiter zu biegen oder zu strecken.
• Biegen oder Strecken Sie die Leitungen nicht mehr als 3 Mal.
LUFT
Ablaufleitung-Montagestelle
Ablaufleitung-Montagebohrung
Basis des Außengeräts
Ablaufleitung
VORSICHT
Ausformwerkzeug
A (mm)
Bördelwerkzeug für
Herkömmliches (R22) Bördelwerkzeug
R32 oder R410A, Kupp-
Kupplungstyp
lungstyp
0 bis 0,5
1,0 bis 1,5
VORSICHT
A
Leitung
Flügelmutter-Typ
1,5 bis 2,0
