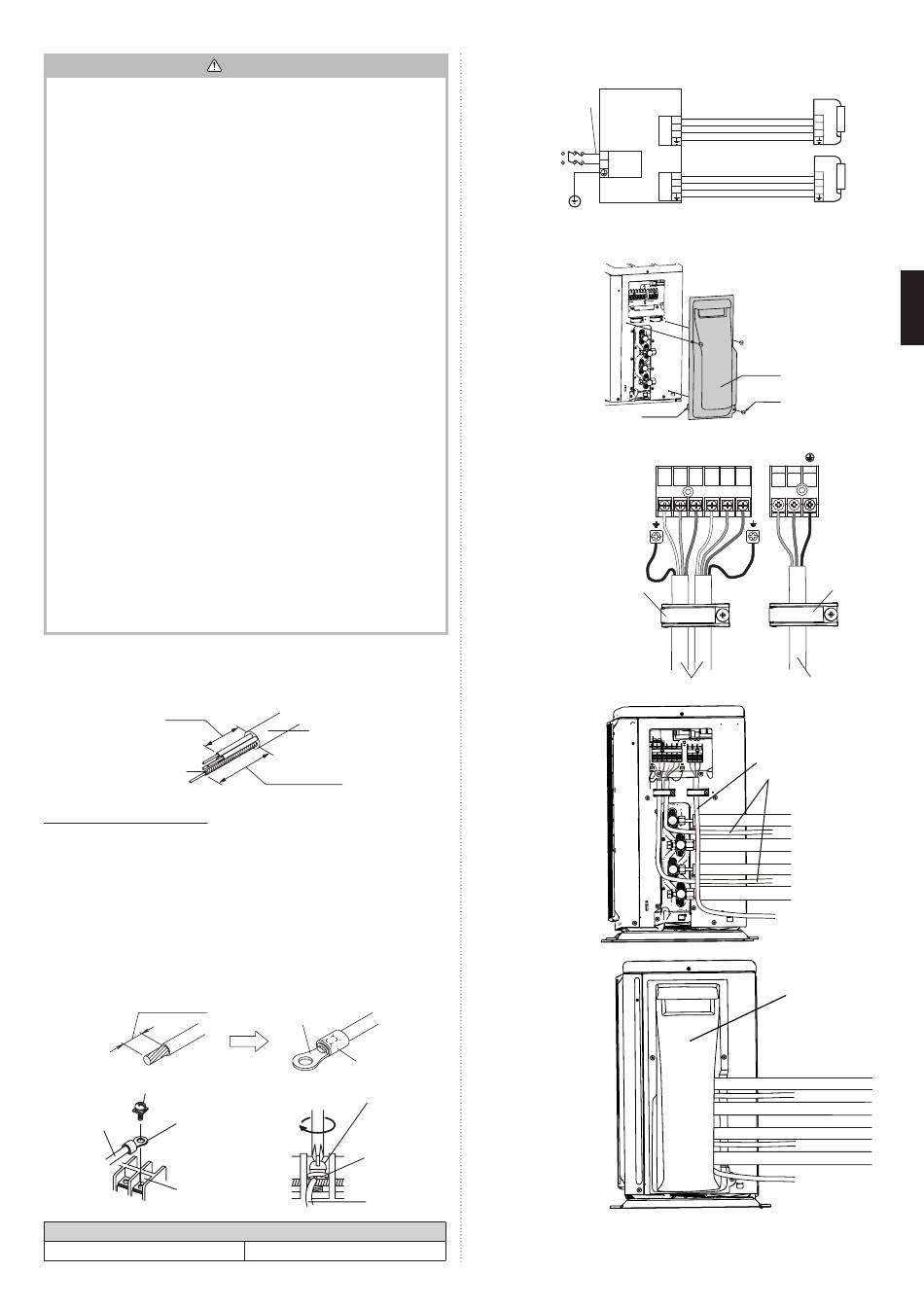

• Die Kapazität der primären Stromversorgung ist nur für die Klimaanlage selbst
ausreichend und umfasst nicht den Stromverbrauch weiterer Geräte.
• Wenn der elektrische Strom inadäquat ist, kontaktieren Sie Ihren Stromanbieter.
• Installieren Sie einen Trennschalter an einem Ort, der nicht zu hohen Temperaturen
ausgesetzt ist.
Falls die Umgebungstemperatur um den Trennschalter zu hoch ist, kann die Strom-
stärke, bei der der Schalter trennt, sinken.
• Wenn Sie einen Erdschluss-Trennschalter, der allein für den Erdschlussschutz
entwickelt wurde, verwendet wird, achten Sie darauf, einen mit einer Sicherung
ausgestatteten Schalter oder Trennschalter anzubringen.
• Dieses System verwendet einen Inverter, was bedeutet, dass ein Erdschluss-Trenn-
schalter verwendet werden muss, der Oberschwingungen handhaben kann, um
einen Fehlfunktion des Erdschluss-Trennschalters selbst zu verhindern.
• Verwenden Sie für die Stromversorgung des Außengeräts keine Quer-Stromversorgung.
• Falls die Umgebungstemperatur um den Trennschalter zu hoch ist, kann die Strom-
stärke, bei der der Schalter trennt, sinken.
• Wenn außen der elektrische Schaltschrank installiert wurde, stellen Sie ihn unter
Verschluss, damit man nicht so einfach darauf zugreifen kann.
• Beginnen Sie mit der Verdrahtungsarbeit, nachdem Sie den Abzweigschalter und
Überspannungstrennschalter geschlossen haben.
• Übertragungskabel zwischen Innengerät und Außengerät ist 230 V.
• Achten Sie darauf, den Thermistor-Sensor usw. von den Stromkabeln und Ver-
bindungskabeln zu entfernen. Der Kompressor kann eine Fehlfunktion aufweisen,
wenn er während des Entfernens betrieben wird.
• Halten Sie immer die maximale Länge des Verbindungskabels ein. Die Überschrei-
tung der maximalen Kabellänge kann zu Fehlfunktionen führen.
• Starten Sie den Betrieb nicht, bis das Kühlmittel vollständig geladen ist. Der Kom-
pressor wird eine Fehlfunktion aufweisen, wenn er in Betrieb genommen wird, bevor
das Auffüllen der Leitungen des Kühlmittels abgeschlossen ist.
• Die statische Elektrizität eines menschlichen Körpers kann beim Handhaben der
Leiterplatte, z. B. beim Zuweisen der Adressen usw. die Leiterplatte beschädigen.
Beachten Sie auch die folgenden Punkte.
Erden Sie Innengerät, Außengerät und optionale Ausrüstung.
Schalten Sie die Netzversorgung aus (Trennschalter).
Berühren Sie das Metallteil (z. B. den unlackierten Teil des Schaltkastens) des In-
nengeräts länger als 10 Sekunden. Entladen Sie die statische Elektrizität Ihres Körpers.
Berühren Sie niemals den Komponentenanschluss oder andere Bauteile auf der Leiterplatte.
• Achten Sie darauf, dass keine Funken entstehen, da ein entflammbares Kältemittel
verwendet wird.
- Die Sicherung nicht entfernen, während der Strom eingeschaltet ist.
- Den Stecker und Kabel nicht aus der Wandsteckdose ziehen, während der Strom
eingeschaltet ist.
- Es wird empfohlen, die Ausgangsverbindung an einer hohen Position zu
installieren. Legen Sie die Kabel so, dass sie sich nicht verheddern.
• Bestätigen Sie den Modellnamen des Innengeräts, bevor Sie es anschließen. Wenn
das Innengerät nicht mit R32 kompatibel ist, wird ein Fehlersignal angezeigt und
das Gerät wird nicht zu bedienen sein.
• Befestigen Sie das Stromversorgungskabel und das Verbindungskabel nicht aneinander.
■ Anschließen der Verdrahtung an die Klemme
• Verwenden Sie beim Entfernen der Beschichtung der Ader immer ein Spezialwerkzeug,
z. B. eine Abisolierzange. Wenn Sie kein Spezialwerkzeug greifbar haben, können Sie die
Beschichtung vorsichtig mit einem Cuttermesser entfernen.
60 mm
Erdungskabel
Anschließen der Verdrahtung an die Klemme
Vorsicht bei Verdrahtungsarbeiten
(1) Verwenden Sie zum Anschluss an den Klemmenblock Quetschkabelschuhe mit
Isolierhülsen (siehe Abbildung).
(2) Klemmen Sie die Quetschkabelschuhe mit einem geeigneten Werkzeug fest auf
die Adern, so dass sich die Kabel nicht lösen können.
(3) Verwenden Sie die vorgeschriebenen Kabel, schließen Sie sie fest an und befes-
tigen Sie sie so, dass auf die Anschlüsse keine Zugkräfte wirken.
(4) Verwenden Sie zum Anziehen der Klemmenschrauben einen geeigneten Schrau-
bendreher. Verwenden Sie keinen Schraubendreher, der zu klein ist, da andern-
falls die Schraubenköpfe beschädigt werden können und die Schrauben nicht
richtig angezogen werden.
(5) Ziehen Sie die Klemmenschrauben nicht zu fest an, da die Schrauben sonst
brechen können.
(6) Die Anzugsmomente für die Klemmenschrauben finden Sie in der folgenden Tabelle.
Streifen : 10mm
Schraube mit Spezialscheibe
Quetschverbinder
Kabel
Anschlussleisten
Anzugsmoment [N·m (kgf·cm)]
M4-Schraube
VORSICHT
Netzkabel oder
Verbindungskabel
75 mm
Quetschver-
binder
Hülse
Schraube mit
Spezialscheibe
Quetsch-
verbinder
Kabel
1,2 bis 1,8 (12 bis 18)
■ Verbindungsdiagramme
Netzkabel
230V
50 Hz · 1ø
L
STROMVERSORGUNG
N
ERDE
■ Außengerät
(1) Entfernen der Schal-
terabdeckung
• Entfernen Sie die Halte-
schrauben.
• Heben Sie die Schalter-
abdeckung an, und zie-
hen Sie sie dann heraus,
um sie zu entfernen.
Haken
(2) Schließen Sie das
Netzkabel und das
Verbindungskabel an
der Klemme an.
Befestigen Sie das
Netzkabel und das
Kabel-
Verbindungskabel mit
klemme
einer Kabelklemme.
Verbindungskabel
(3) Ziehen Sie das
Netzkabel und das
Verbindungskabel
heraus, wie gezeigt.
(4) Installieren Sie die
Schalterabdeckung.
Verbindungskabel
1
1
B
2
2
3
3
Verbindungskabel
1
1
2
A
2
3
3
Schalterab-
deckung
Schraube
GERÄT A GERÄT B
STROMVERSORGUNG
Kabelklemme
Netzkabel
Netzkabel
Verbindungskabel
Schalterabdeckung
B
A
De-11
