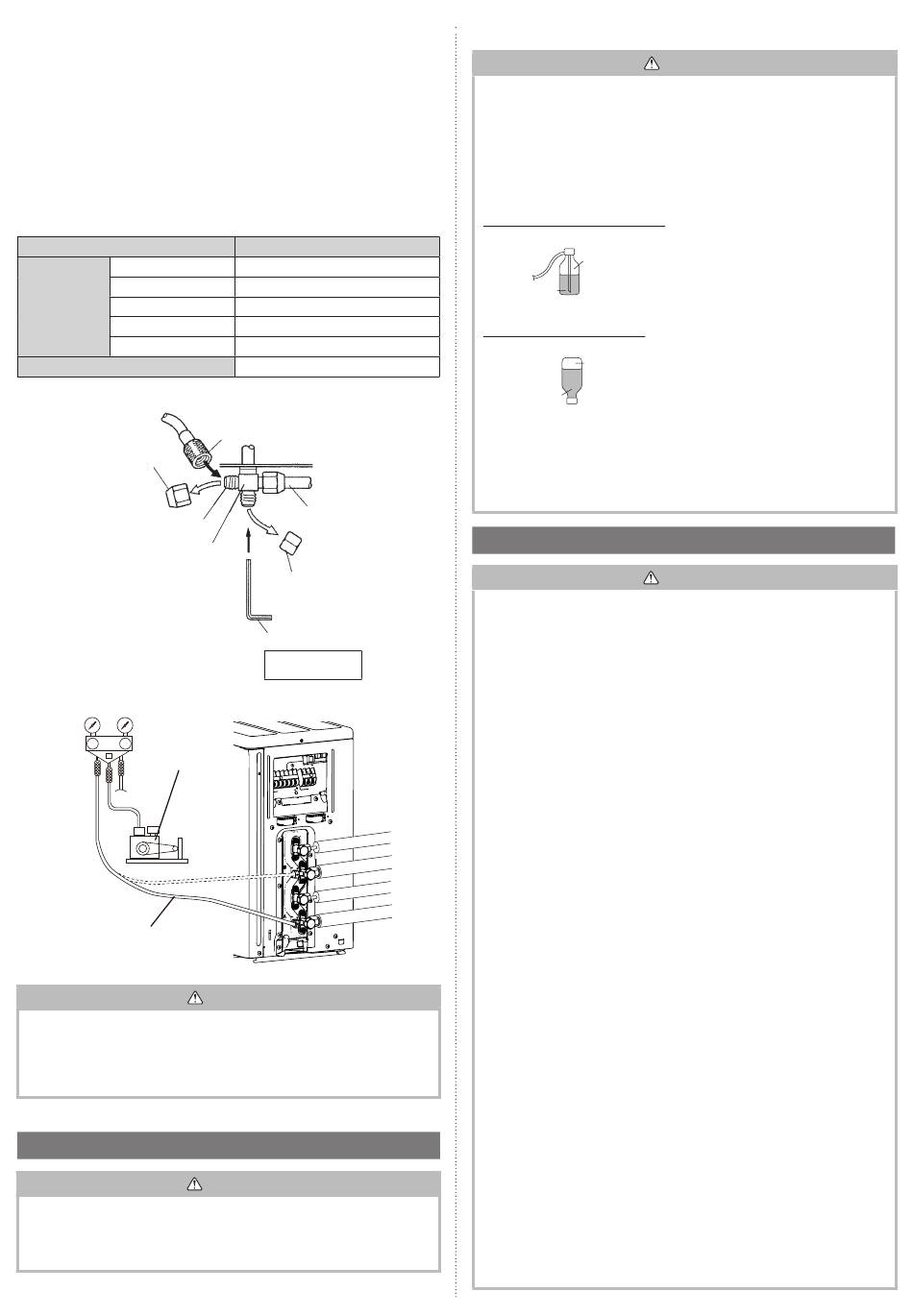

(6) Lassen Sie das Stickstoffgas ab und beginnen Sie, das Gas mit einer Vakuumpumpe
zu entfernen.
(7) Öffnen Sie das Ventil der Manometeranschlussgarnitur vollständig.
(8) Verwenden Sie die Vakuumpumpe und beginnen Sie mit dem Abpumpen.
(9) Vergewissern Sie sich, dass das Verbundmanometer -0,1 MPa (76 cmHg) anzeigt,
lassen Sie die Vakuumpumpe für jedes Ventil 30 Minuten oder länger laufen.
(10) Wenn das Abpumpen beendet ist, schließen Sie das Ventil der Manometeranschluss-
garnitur vollständig und halten Sie die Vakuumpumpe an.
(11) Trennen Sie den Füllschlauch von der Füllöffnung des 3-Wege-Ventils.
(12) Entfernen Sie die Blindkappen und öffnen Sie die Spindeln des 2-Wege- und 3-We-
ge-Ventils mit einem Inbusschlüssel vollständig.
[Drehmoment: 6 bis 7 N·m (60 bis 70 kgf·cm)].
(13) Ziehen Sie die Blindkappen und die Kappen der Füllöffnung des 2-Wege- und 3-We-
ge-Ventils mit dem vorgeschriebenen Anzugsmoment fest.
6,35 mm (1/4 in.)
9,52 mm (3/8 Zoll)
Blindkappe
12,70 mm (1/2 in.)
15,88 mm (5/8 Zoll)
19,05 mm (3/4 in.)
Kappe der Füllöffnung
Kappe der Füllöffnung
Füllöffnung
3-Wege-Ventil
Manometeranschlussgarnitur
LO
HI
Vakuumpumpe
Füllschlauch
• Die Luft darf nicht mit Kältemittel aus der Installation verdrängt werden; verwenden
Sie zur Evakuierung der Installation stattdessen eine Vakuumpumpe! Im Außengerät
befindet sich kein überschüssiges Kältemittel für die Verdrängung der Luft!
• Verwenden Sie ausschließlich eine Vakuumpumpe, eine Manometeranschlussgarnitur
und einen Füllschlauch für R32. Die Verwendung derselben Vakuumgeräte für
unterschiedliche Kältemittel kann die Vakuumpumpe oder das Gerät beschädigen.
3.8. Zusätzliches Befüllen
• Bei Versetzen und Installation der Klimaanlage darf kein anderes Gas als das vor-
geschriebenen Kältemittel R32 in den Kältekreislauf gelangen.
Falls Luft oder andere Gase in den Kältekreislauf eindringen, steigt der Druck im
Innern des Kreislaufs auf anormal hohe Werte an und verursacht Schäden und
Verletzungen, etc.
De-10
Anzugsmoment
20 bis 25 N·m (200 bis 250 kgf·cm)
20 bis 25 N·m (200 bis 250 kgf·cm)
28 bis 32 N·m (280 bis 320 kgf·cm)
30 bis 35 N·m (300 bis 350 kgf·cm)
35 bis 40 N·m (350 bis 400 kgf·cm)
10 bis 12 N·m (100 bis 120 kgf·cm)
Wartungsschlauch mit Ventileinsatz
Außengerät
Verbindungsleitung
Blindkappe
Inbusschlüssel
Verwenden Sie einen
4 mm-Inbusschlüssel
VORSICHT
WARNUNG
Füllen Sie das Kältemittel gemäß den Anweisungen in auf "2.5. Zusätzliche Einfüllmenge".
• Füllen Sie nach dem Absaugen des Systems Kältemittel ein.
• Wiederaufbereitetes Kältemittel nicht wiederverwenden.
• Verwenden Sie zum Einfüllen des Kältemittels R32 immer elektronische Waagen (um
das Kältemittel nach Gewicht zu messen). Das Hinzufügen von mehr Kältemittel als
angegeben, führt zu einer Fehlfunktion.
• Berücksichtigen Sie beim Einfüllen des Kältemittels die geringfügige Änderung der
Zusammensetzung aus gasförmiger und flüssiger Phase, und füllen Sie es grund-
sätzlich von der flüssigen Phase her, deren Kältemittelzusammensetzung stabil ist.
• Prüfen Sie vor dem Befüllen, ob im Stahlzylinder ein Siphon installiert ist oder nicht.
(Auf dem Stahlzylinder befindet sich die Anzeige „Mit Siphon zum Einfüllen von
Flüssigkeit".)
Füllmethode für Zylinder mit Siphon
R32
Gas
Stellen Sie den Zylinder senkrecht und füllen Sie die
Flüssigkeit auf.
(Flüssigkeit kann gefüllt werden, ohne den Siphon von
Flüssigkeit
innen nach oben zu drehen.)
Füllmethode für andere Zylinder
R32
Gas
Auf den Kopf stellen und Flüssigkeit einfüllen.
(Achten Sie darauf, den Zylinder nicht umzudrehen.)
Flüssigkeit
• Verwenden Sie die Spezialwerkzeuge für R32 (R410A), um Druckfestigkeit zu
gewährleisten und ein Vermischen unreiner Substanzen zu vermeiden.
• Falls die Geräte weiter entfernt sind als die maximale Gesamtleitungslänge, ist der
korrekte Betrieb nicht gewährleistet.
• Stellen Sie sicher, dass das Ventil nach dem Einfüllen des Kältemittels wieder
geschlossen wird. Andernfalls kann der Kompressor ausfallen.
• Kältemittelabgabe in die Luft minimieren. Übermäßige Freisetzung ist nach dem
Freon-Sammlungs- und Vernichtungsgesetz verboten.
3.9. Elektrische Verkabelung
• Verdrahtungsverbindungen müssen gemäß den Spezifikationen von einer qualifi-
zierten Person ausgeführt werden. Die Nennspannung für dieses Produkt ist 230 V
bei 50 Hz. Es sollte innerhalb eines Bereichs von 198 bis 264 V betrieben werden.
• Stellen Sie vor dem Anschließen der Adern sicher, dass die Stromversorgung aus-
geschaltet ist.
• Berühren Sie die elektrischen Komponenten niemals unmittelbar nach dem Aus-
schalten der Stromversorgung. Es besteht die Gefahr eines Stromschlags. Nach-
dem der Strom ausgeschaltet wurde, warten Sie immer 10 Minuten oder länger,
bevor Sie elektrische Komponenten anfassen.
• Verwenden Sie einen entsprechenden Versorgungsstromkreis. Eine nicht ausrei-
chende Stromkapazität im elektrischen Kreislauf oder eine unsachgemäße Verkabe-
lung kann einen elektrischen Schlag oder Feuer verursachen.
• Installieren Sie unbedingt einen Fehlerstromschutzschalter.
Anderenfalls kann es zu einem elektrischen Schlag oder einem Brand kommen.
• Ein Trennschalter ist an der permanenten Verdrahtung angebracht. Verwenden Sie
immer eine Schaltung, die alle Pole der Verkabelung auslöst und einen Isolierab-
stand von mindestens 3mm zwischen den Kontakten jedes Pols hat.
• Verwenden Sie bestimmte Kabel und Stromkabel. Durch einen unsachgemäßen
Gebrauch kann ein elektrischer Schlag oder Brand durch die schlechte Verbindung,
eine unzureichende Isolierung oder Überspannung verursacht werden.
• Ändern Sie das Netzkabel nicht ab und verwenden Sie keine Verlängerungska-
bel oder Abzweigverdrahtung. Durch einen unsachgemäßen Gebrauch kann ein
elektrischer Schlag oder Brand durch die schlechte Verbindung, eine unzureichende
Isolierung oder Überspannung verursacht werden.
• Stecken Sie das Steckerkabel sicher in den Anschluss. Prüfen Sie, dass keine
mechanische Kraft auf die Kabel ausgeübt wird, die mit den Anschlüssen verbunden
sind. Eine fehlerhafte Installation kann einen Brand verursachen.
• Verwenden Sie Anschlüsse des Ringtyps und ziehen Sie die Schrauben des
Anschlusses bis zu den festgelegten Drehmomenten fest, ansonsten kann eine
anormale Überhitzung produziert werden und möglicherweise ernsthafte Schäden
im Inneren des Geräts verursachen.
• Achten Sie darauf, den Teil der Isolierung des Steckerkabels mit der Kabelklemme
zu befestigen. Eine beschädigte Isolierung kann zu einem Kurzschluss führen.
• Befestigen Sie die Kabel so, dass sie nicht in Kontakt mit den Rohren kommen
(besonders nicht auf der Hochdruckseite). Lassen Sie das Netzkabel und Übertra-
gungskabel nicht in Kontakt mit den Ventilen kommen (Gas).
• Installieren Sie niemals einen Leistungsverbesserungsfaktor-Kondensator an. Statt
den Leistungsfaktor zu verbessern kann der Kondensator überhitzen.
• Achten Sie darauf, dass Sie die Erdungsarbeit durchführen.
Schließen Sie die Erdungskabel nicht an das Gasrohr, Wasserrohr, Blitzableiter oder
Erdungskabel für ein Telefon an.
• Die Verbindung zu einem Gasrohr kann einen Brand oder eine Explosion
auslösen, wenn das Gas ausströmt.
• Die Verbindung zu einem Wasserrohr ist keine effektive Erdungsmethode, wenn
das PVC-Rohr verwendet wird.
• Die Verbindung zum Erdungskabel eines Telefons oder mit einem Blitzableiter
kann einen gefährlich hohen Anstieg beim elektrischen Potenzial verursachen,
wenn ein Blitz einschlägt.
• Fehlerhafte Erdung kann Stromschläge verursachen.
• Installieren Sie fest die Abdeckung des Schaltkastens an dem Gerät. Ein unsach-
gemäß installierte Wartungstafel kann ernsthafte Unfälle verursachen, wie zum
Beispiel einen elektrischen Schlag oder Brand, ausgelöst durch Staub oder Wasser.
• Schließen Sie nicht die Wechselspannungsversorgung an die Übertragungsleitung
des Klemmenbretts an. Eine unsachgemäße Verdrahtung kann dem gesamten
System schaden.
• Unterbrechen Sie die Stromzufuhr, bevor Sie das Gerät warten. Warten Sie 5
Minuten ab, bevor Sie elektrische Teile berühren. Andernfalls riskieren Sie einen
Stromschlag.
• Sorgen Sie für einen guten Erdungsanschluss. Fehlerhafte Erdung kann Strom-
schläge verursachen.
VORSICHT
WARNUNG
