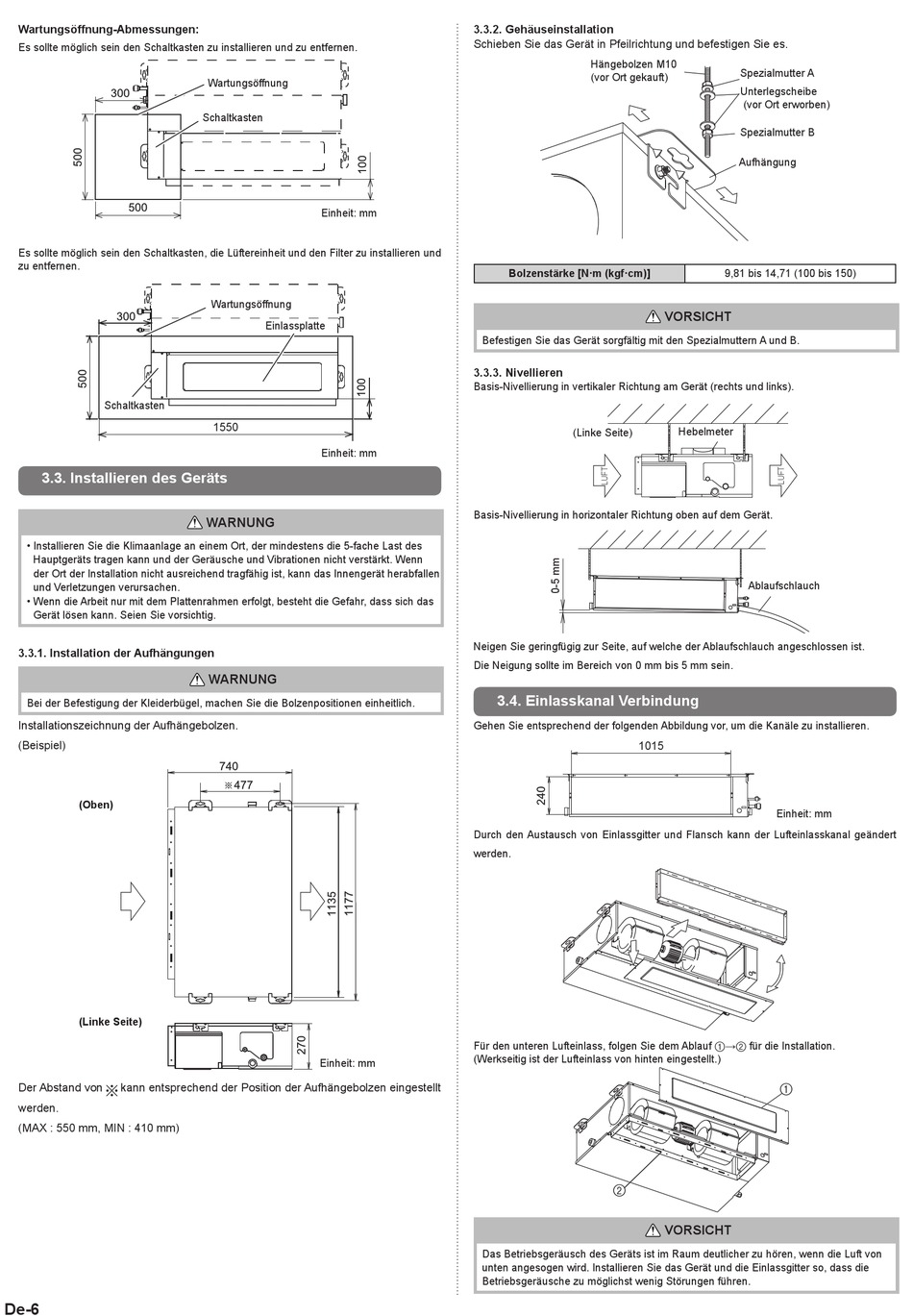

Wartungsöffnung-Abmessungen:
Es sollte möglich sein den Schaltkasten zu installieren und zu entfernen.
Es sollte möglich sein den Schaltkasten, die Lüftereinheit und den Filter zu installieren und
zu entfernen.
Schaltkasten
3.3. Installieren des Geräts
• Installieren Sie die Klimaanlage an einem Ort, der mindestens die 5-fache Last des
Hauptgeräts tragen kann und der Geräusche und Vibrationen nicht verstärkt. Wenn
der Ort der Installation nicht ausreichend tragfähig ist, kann das Innengerät herabfallen
und Verletzungen verursachen.
• Wenn die Arbeit nur mit dem Plattenrahmen erfolgt, besteht die Gefahr, dass sich das
Gerät lösen kann. Seien Sie vorsichtig.
3.3.1. Installation der Aufhängungen
Bei der Befestigung der Kleiderbügel, machen Sie die Bolzenpositionen einheitlich.
Installationszeichnung der Aufhängebolzen.
(Beispiel)
(Oben)
(Linke Seite)
Der Abstand von
kann entsprechend der Position der Aufhängebolzen eingestellt
werden.
(MAX : 550 mm, MIN : 410 mm)
De-6
Wartungsöffnung
Schaltkasten
Einheit: mm
Wartungsöffnung
Einlassplatte
1550
Einheit: mm
WARNUNG
WARNUNG
Einheit: mm
3.3.2. Gehäuseinstallation
Schieben Sie das Gerät in Pfeilrichtung und befestigen Sie es.
Hängebolzen M10
(vor Ort gekauft)
Bolzenstärke [N·m (kgf·cm)]
Befestigen Sie das Gerät sorgfältig mit den Spezialmuttern A und B.
3.3.3. Nivellieren
Basis-Nivellierung in vertikaler Richtung am Gerät (rechts und links).
(Linke Seite)
Basis-Nivellierung in horizontaler Richtung oben auf dem Gerät.
Neigen Sie geringfügig zur Seite, auf welche der Ablaufschlauch angeschlossen ist.
Die Neigung sollte im Bereich von 0 mm bis 5 mm sein.
3.4. Einlasskanal Verbindung
Gehen Sie entsprechend der folgenden Abbildung vor, um die Kanäle zu installieren.
1015
Durch den Austausch von Einlassgitter und Flansch kann der Lufteinlasskanal geändert
werden.
Für den unteren Lufteinlass, folgen Sie dem Ablauf 1→2 für die Installation.
(Werkseitig ist der Lufteinlass von hinten eingestellt.)
2
Das Betriebsgeräusch des Geräts ist im Raum deutlicher zu hören, wenn die Luft von
unten angesogen wird. Installieren Sie das Gerät und die Einlassgitter so, dass die
Betriebsgeräusche zu möglichst wenig Störungen führen.
Spezialmutter A
Unterlegscheibe
(vor Ort erworben)
Spezialmutter B
Aufhängung
9,81 bis 14,71 (100 bis 150)
VORSICHT
Hebelmeter
Ablaufschlauch
Einheit: mm
1
VORSICHT
