Seite 1 Betriebsanleitung Operating Instructions Instructions d'emploi Instrucciones de uso Bedrijfshandleiding Istruzioni d’uso VPH-100+150-GREENLINE 52710008 DE/GB/FR/ES/NL/IT...
Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
Seite 5 Betriebsanleitung Operating Instructions VAKUUM-POWER-HANDY VPH-150-GREENLINE VPH-150-GREENLINE DE / GB 52710008/52710009...
Seite 9 Betriebsanleitung Original Betriebsanleitung VAKUUM-POWER-HANDY VPH-150-GREENLINE VPH-150-GREENLINE 52710008/52710009...
Seite 10 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
Seite 11: Inhaltsverzeichnis
Inhalt 2 / 24 Inhalt EG-Konformitätserklärung ............................ 4 Sicherheit ................................5 Sicherheitshinweise ............................5 Begriffsdefinitionen ............................5 Definition Fachpersonal / Sachkundiger ......................5 Sicherheitskennzeichnung ..........................6 Persönliche Sicherheitsmaßnahmen ......................7 Schutzausrüstung ............................7 Unfallschutz ..............................7 Sicherheit im Betrieb ............................7 2.8.1 Allgemein ..............................
Seite 12 Mechanik ............................... 18 Saugplatten / Reinigung ..........................19 Fehlersuche ..............................19 Reparaturen ..............................20 Prüfungspflicht ............................. 20 Hinweis zum Typenschild ..........................21 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................. 21 Vakuumpumpe ..............................22 Allgemein ..............................22 Sicherheitshinweise ............................22 Beschreibung ..............................23 8.3.1 Akku aufladen ............................
Seite 13: Eg-Konformitätserklärung
Kompressoren und Vakuumpumpen; Sicherheitsanforderungen Teil 1 und 2. DIN EN 60204-1 (IEC 60204-1) Sicherheit von Maschinen - Elektrische Ausrüstung von Industriemaschinen - Teil 1: Allgemeine Anforderungen Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen,07.01.2021................(Eric Wilhelm, Geschäftsführer) 52710008/52710009...
Seite 14: Sicherheit
Sicherheit 5 / 24 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot.
Seite 15: Sicherheitskennzeichnung
Sicherheit 6 / 24 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 29040210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 29040209 Ø 50 mm 29040204 Ø 80 mm Die angesaugte Last darf keinesfalls ohne zusätzliche Sicherung 2904.0765 100 x 70 mm durch die Lastsicherungskette angehoben und transportiert werden.
Seite 16: Persönliche Sicherheitsmaßnahmen
Sicherheit 7 / 24 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •...
Seite 17: Funktions- Und Sichtprüfung
Sicherheit 8 / 24 • Während des Betriebes ist der Aufenthalt von Personen im Arbeitsbereich verboten! Es sei denn es ist unerlässlich. Bedingt durch die Art der Geräteanwendung, z.B. durch manuelles Führen des Gerätes (an Handgriffen). • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! •...
Seite 18: Allgemeines

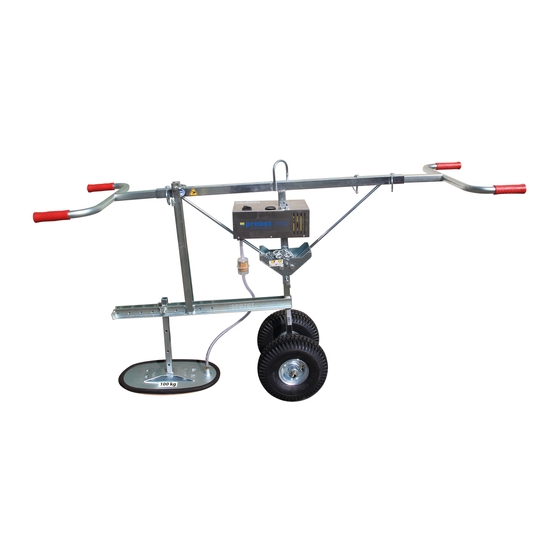

9 / 24 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät „VAKUUM-POWER-HANDY VPH-150-GREENLINE “ dient ausschließlich zum bodennahen Heben, Transportieren und Verlegen von Natursteinen- und Betonplatten, Großpflaster, Drainfugensteine, Blockstufen sowie Fliesen. Das zu hebende Gut darf keine porösen Oberflächen haben. Das Gerät ist mit einer Einhängeöse für Kranhaken ausgerüstet.
Seite 19 • Standardsaugplatten sind nicht für den Transport von Glasscheiben geeignet! Es dürfen nur Saugplatten des Herstellers Probst verwendet werden! Einige der Saugplatten, die an das Gerät angebaut werden können, reduzieren seine Tragfähigkeit. Auf jeder Saugplatte ist die zulässige Tragfähigkeit angegeben.
Seite 20: Übersicht Und Aufbau
Akku-Adapterkabel mit Klemmen 4. Vakuumpumpe Manometer 6. Luftfilter Kettenkasten 8. Saugplatte 9. Radsatz VPH-RS, ermöglicht Bedienung durch eine Person (optional) 10. Anschlag für Radsatz VPH-RS-AS, für großformatige Fliesen (optional) Technische Daten Tragfähigkeit/WLL [kg] bei 0,5 bar Unterdruck Eigengewicht [kg] VPH-150-GREENLINE 16,5 52710008/52710009...
Seite 21: Installation
12 / 24 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln...
Seite 22: Montage Des Radsatzes Vph-Rs
Installation 13 / 24 Montage des Radsatzes VPH-RS Montage Höhenverstellbarer Anschlag VPH-RS-AS 52710008/52710009...
Seite 23: Einstellungen
Einstellungen 14 / 24 Einstellungen Einstellung des VPH und des Zubehörs 52710008/52710009...
Seite 24: Bedienung
Bedienung 15 / 24 Bedienung Bedienelemente Hauptschalter - EIN/AUS - mit dem Hauptschalter können Sie die Pumpe ein- bzw. ausschalten. Achtung! beim Ausschalten wird automatisch die Saugleitung entlüftet. Beschreibung weiterer Bedienelemente siehe Anhang Betriebsanleitung Akku-Membranpumpe! Zum Ansaugen und Lösen der Last: Hauptschalter EIN Last ansaugen, halten Hauptschalter AUS...
Seite 25: Aufnahme, Transport Und Verlegung (Hebezeugbetrieb)
Bedienung 16 / 24 Aufnahme, Transport und Verlegung (Hebezeugbetrieb) Beim Verwenden des Gerätes im Hebezeugbetrieb muss die Lastsicherungskette im jeden Fall verwendet werden! Gerät direkt über der Last positionieren. Schrägziehen vermeiden und auf gleichmäßige Lastverteilung achten. Gerät auf die Last aufsetzen. Gerät mittels Hauptschalter EIN/AUS einschalten.
Seite 26: Aufnahme, Transport Und Verlegung (Handbetrieb)
Bedienung 17 / 24 Aufnahme, Transport und Verlegung (Handbetrieb) Gerät direkt über der Last positionieren. Schrägziehen vermeiden und auf gleichmäßige Lastverteilung achten. Gerät auf die Last aufsetzen. Gerät mittels Hauptschalter EIN/AUS einschalten. 4. Die Last wird angesaugt. Manometer beobachten. Sobald -0,5 bar Unterdruck erreicht sind, können Sie die Last anheben. Auf keinen Fall vorher heben, die Last würde herabfallen.
Seite 27: Beschädigung Der Saugplatte
Wartung und Pflege 18 / 24 Beschädigung der Saugplatte Verletzungsgefahr! Gefahr durch herabfallende Last aufgrund von beschädigter Gummidichtung! Zur Vermeidung von Beschädigungen (Risse, Materialabrieb) der Gummidichtung an der Saugplatte ist folgendes zu beachten: • Während dem Arbeitseinsatz muss darauf geachtet werden, dass die Saugplatte beim Anheben, Absetzen oder Transportieren von Lasten nicht an anderen Lasten oder sonstigen Gegenständen streift bzw.
Seite 28: Saugplatten / Reinigung
Wartung und Pflege 19 / 24 Saugplatten / Reinigung • Saugplatte mindestens einmal täglich von anhaftenden Gegenständen, Schmutz und Staub reinigen. Schwammgummi mit Druckluft und/oder Wasserstrahl reinigen. • (Sofern vorhanden: Nut in Dichtlippe mit Tuch auswischen und/oder mit Druckluft ausblasen.) •...
Seite 29: Reparaturen
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“...
Seite 30: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)!
Seite 31: Vakuumpumpe
Vakuumpumpe 22 / 24 Vakuumpumpe Allgemein Diese Vakuumpumpe ist mit einem Blei - Akku 12 Volt 6,5 Ah ausgerüstet die Pumpe wird mit dem eingebauten Blei - Akku betrieben. Über ein Ladekontroll - System kann man den Ladezustand des Blei - Akkus erkennen Sicherheitshinweise •...
Seite 32: Beschreibung
23 / 24 Beschreibung Das Gerät besteht im Wesentlichen wie folgt beschrieben: • robustes Aluminium - Gehäuse, mit Winkelhalter zur Befestigung an Probst-Ständer. • zwei Stück 12 Volt Membranpumpen. • Hauptschalter - Ein/Aus Funktion - mit dem Hauptschalter können Sie die Pumpe Ein- •...
Seite 33: Wartung
Vakuumpumpe 24 / 24 Wartung Grundsätzlich ist das Gerät wartungsfrei. Für die Vakuumpumpe sind alle erforderlichen Ersatzteile für Instandsetzung erhältlich. Reparaturen sollten nur durch einen autorisierten Fachbetrieb durchgeführt werden. Vor Beginn der Reparaturarbeiten Spannungsversorgung unterbrechen. Verschleißteile sind in erster Linie die Membrane. Beim Auswechseln der Membrane sind zweckmäßigerweise die Ventile und die Dichtungen auch zu ersetzten.
Seite 34: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
Seite 175 iNhAlt Bedienungsanleitung Gebruiksaanwijzing 1. Bestimmungsgemäßer Einsatz ..4 1. Gebruik ......... 35 2. Allgemeine Sicherheitshinweise ... 4 2. Gebruiksvoorwaarden ....36 3. Gefahren ......... 7 3. Veiligheidsopmerkingen .... 38 4. Vorbereitungen ......8 4. Voor de ingebruikname .... 38 5. Störungshinweise ....... 9 5.
Seite 176: Technische Daten
AutomAtiklAder AL 800 dAS i-u-lAdepriNzip lädt deN BleiAkku zu Beginn mit Konstantstrom von 800 mA bis die Ladeschluss-Spannung für den entsprechenden Akku erreicht wird. Das Ladegerät erkennt dies, schaltet auf Konstant-Spannung um und regelt den Ladestrom zurück (Erhaltungsla- defunktion). Die Akkuspannung wird dadurch immer auf einem optimalen Stand gehalten.
Seite 177: Warn- Und Sicherheitshinweise
WArN- uNd SicherheitShiNWeiSe Die besonderen Anweisungen, die den sicheren Betrieb dieses Gerätes betreffen, sind am Anfang der Bedienungsanweisung zusammengefasst. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, sie enthält viele wichtige Infor- ma tionen für Bedienung und Betrieb. Der Gesetzgeber fordert, dass wir Ihnen wichtige Hinweise für Ihre Sicherheit geben und Sie darauf hinweisen, wie Sie Schäden an Personen, am Gerät und anderen Einrichtungen vermeiden.
Seite 178: Allgemeine Sicherheitshinweise
2. AllGemeiNe SicherheitShiNWeiSe Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kom- men, müssen die gültigen VDE-Vorschriften beachtet werden, insbesondere VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 und VDE 0860. – Werkzeuge dürfen an Geräten, Bauteilen oder Baugruppen nur be nutzt wer- den, wenn sichergestellt ist, dass die Geräte von der Ver sor gungs span nung getrennt sind und elektrische Ladungen, die in den im Gerät befind li chen Bauteilen gespeichert sind, vorher entladen wurden.
Seite 179 – Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. – Es darf keine Flüssigkeit, gleich welcher Art in das Gerät eindringen. – Lüftungsschlitze bzw. Gehäuse niemals zudecken. – Stellen Sie das Gerät nicht in die Nähe von Warmluftquellen wie Heizungen oder ähnliches! –...
Seite 180: Gefahren
AchtuNG! Das Gerät darf nur zum Laden von Blei-Gel, Blei-Vlies und Blei-Säure-Batterien verwendet werden. Nicht aufladbare Batterien können mit diesem Ladegerät nicht aufgeladen werden. Der Betrieb unter widrigen Umgebungsbedingungen ist unter allen Umständen zu vermeiden. Widrige Umgebungsbedingungen sind: – Umgebungstemperaturen unter –25 °C oder über +50 °C –...
Seite 181: Vorbereitungen
AchtuNG! Batteriesäure ist stark ätzend. Säurespritzer auf der Haut oder Kleidung sofort mit Seifenlauge behandeln und mit viel Wasser nachspülen. Sind Säurespritzer in das Auge gekommen, sofort mit viel Wasser spülen und umgehend einen Arzt aufsuchen. 4. VorBereituNGeN 1. Sorgen Sie während des Ladens für ausreichende Belüftung des Raumes. 2.
Seite 182 die schützende Isolierung des Netz- oder Ladekabels beschädigt (gequetscht, eingerissen, abgerissen usw.) ist. Für im FAhrzeuG eiNGeBAute BAtterieN Stellen Sie zunächst sicher, dass alle Stromverbraucher des Fahrzeuges, wie z. B. Zündung, Radio, Licht, Telefon, Handyladegeräte usw. ausgeschaltet sind. Gegebenenfalls ist der Bleiakku auszubauen oder abzuklemmen. Ladegerät immer vom Netz trennen, bevor Verbindung zur Batterie geschlossen oder geöffnet werden.
Seite 183: Anschluss Und Laden Einer Nicht Im Fahrzeug Ein Gebauten Batterie
ANSchluSS uNd lAdeN eiNer Nicht im FAhrzeuG eiN GeBAuteN BAtterie: Schließen Sie die rote Ladeklemme an den Pluspol und die schwarze Ladeklemme an den Minuspol der Batterie an (vorher Ladespannung auswählen). Wenn Sie sich überzeugt haben, dass die Ladekabel polungsrichtig angeschlossen sind, stecken Sie das Netzkabel des Ladegerätes in eine intakte Steckdose, die auch den VDE-Bestimmungen entspricht.
Seite 184 Auch die Ladezeit bis zum Erreichen der Ladeschlussspannung hängt von mehreren Parametern ab, wie z.B.: – der Kapazität (Ah, je größer desto länger die Ladezeit) – dem Akkutyp – dem Ladezustand des Akkus (Voll, teilgeladen oder leer), – der Umgebungstemperatur –...
Seite 185: Allgemeine Hinweise Und Informationen
Wird der Akku versehentlich falsch gepolt an das Ladegerät angeschlossen, so wird dies durch eine rote LED „Verpolt“ signalisiert und gleichzeitig der Ladestrom abgeschaltet. 8. AllGemeiNe hiNWeiSe uNd iNFormAtioNeN reinigen Zum Reinigen des Gehäuses verwenden Sie ein weiches Tuch und etwas mildes Reinigungsmittel.
Seite 186: Hinweise Zum Umweltschutz
Wir behalten uns eine Reparatur, Nachbesserung, Ersatzlieferung oder Rück- erstattung des Kaufpreises vor. Kosten und Risiken des Transports; Montage und Demontageaufwand, sowie alle anderen Kosten die mit der Reparatur in Verbindung gebracht werden können, werden nicht ersetzt. Die Haftung für Folgeschaden aus fehlerhafter Funktion des Gerätes –...
Seite 197 Diese Bedienungsanleitung ist eine Publikation der H-TRONIC GmbH, Industriegebiet Dienhof 11, 92242 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung und ist Bestandteil dieses Gerätes.
Seite 214 Tragfähigkeit / Working Load Limit WLL: kg / Eigengewicht / Dead Weight: 19,3 kg / 42,5 Product Name: VACUUM-POWER-HANDY VPH-100 1420 / 1565 / 1710 © all rights reserved conform to ISO 16016 Datum Name Benennung Vakuum-Power-Handy VPH100 Erst. 26.4.2018 M.Wunder Gepr.
Seite 216 21000261 20000248 20000248 20100014 33503991 33503990 20100016 20100016 33503991 20000126 Bei Änderungen Rücksprache TB ! Gewicht: 3,2 kg Schutzvermerk nach DIN 34 beachten! Nachdruck nur mit unserer Genehmigung! Benennung Datum Name Kettenspeicher für VPH / MJ II Erst. 4.6.2012 Michael.Wunder Gepr.
Seite 218 167,5 567,53 886,5 717,5 718,5 1436 Tragfähigkeit / Working Load Limit WLL: kg / Eigengewicht / Dead Weight: kg / Product Name: Wheel Set VPH-RS © all rights reserved conform to ISO 16016 Datum Name Benennung VPH-Mobil, Radsatz für VPH, Erst.
Seite 219 21070146 33506086 20400002 20000011 20100015 20400002 33506085 42710156 20540024 20400002 20000010 20100015 © all rights reserved conform to ISO 16016 20400002 Datum Name Benennung Anschlag für Radsatz VPH Erst. 16.5.2018 M.Wunder VPH-RS-AS Gepr. 17.5.2018 M.Wunder Artikelnummer/Zeichnungsnummer Blatt E42710154 Zust. Urspr. Ers.
Seite 220: Für Kunde Und Service, A-Zng Für Montage Siehe
AS52710008 VPH-150 AS52710009 VPH-100 Für Kunde und Service, A-Zng für Montage siehe A52710008 29040665 29040056 29040129 Auf beiden Seiten / on both sides 29040744 29040209 29040221 29040767 Auf beiden Seiten / On both sides 29040690 Auf beiden Seiten / VPH-150 | 52710008: VPH-100 | 52710009: On both sides 29040207...
