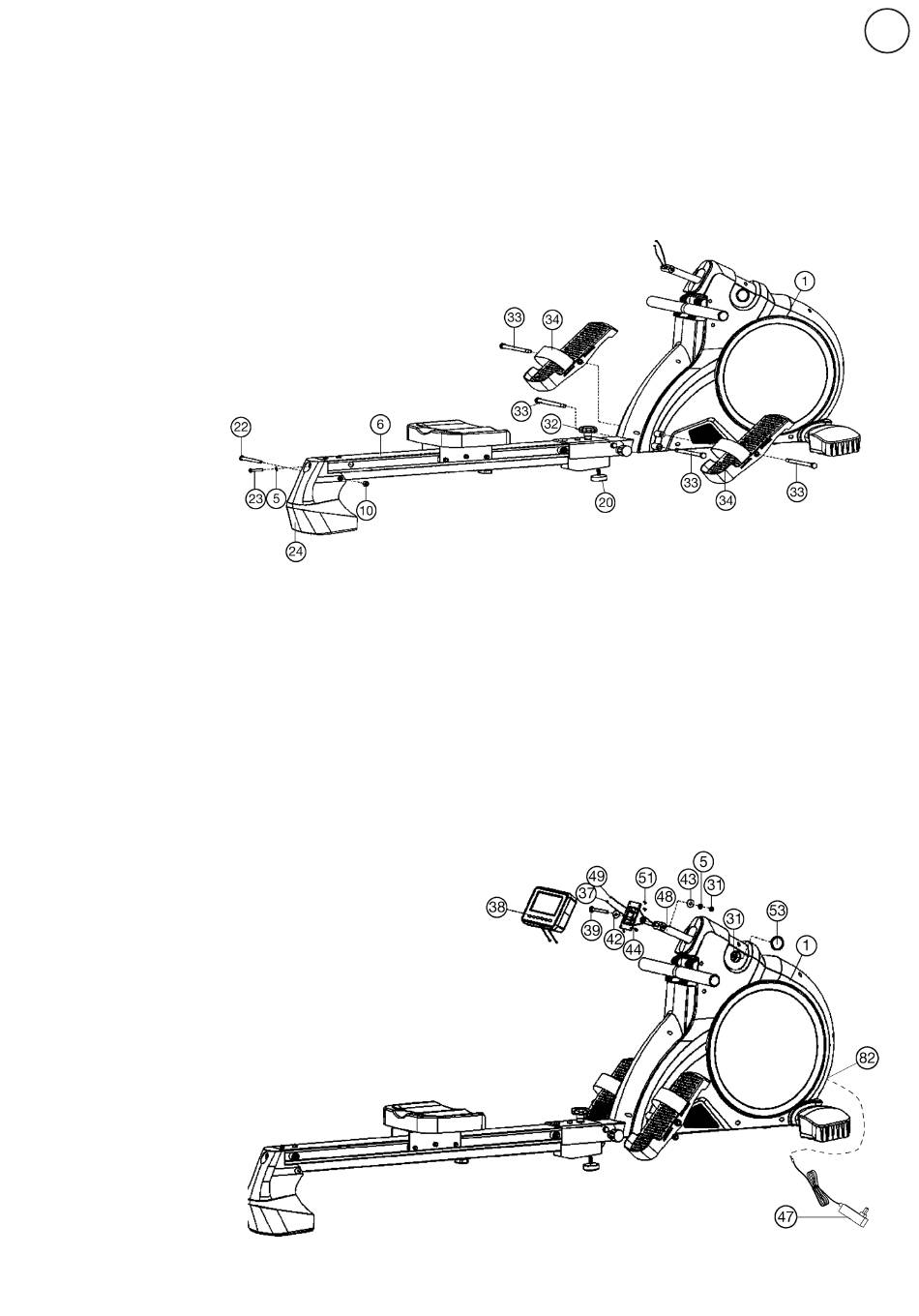

SCHRITT 4:
Montage des hinteren Fußes (24) und der Fußschalen (34).
1. Stecken Sie den hinteren Fuß (24) an die entsprechende Aufnah-
me der Sitzschiene (6) und schrauben Sie diesen mittels der Schrauben
M10x110 (22), Schraube M8x45 (23), Unterlegscheibe (5) und selbst-
sichernden Mutter (10) fest.
2. Schrauben Sie die beiden Fußschalen (34), mittels der Schrauben
M12x170 (33) in entsprechender Positionen in die dafür vorgesehene
oberen Gewindeaufnahmen am Grundrahmen (1) fest. Anschließend
die Schrauben (33) in die unteren Gewindeaufnahmen fest eindrehen,
sodass ein unterer Fußschalen-Endanschlag entsteht. (Für einen si-
cheren Trainingszustand des Gerätes muss die Sterngriffschraube Nr.
32 fest angezogen werden bevor die Trainingsposition eingenommen
wird. Der höhenverstellbare Fuß 20 unter der Sitzschiene muss so ein-
gestellt werden, dass dieser in ausgeklappten Zustand nicht auf dem
Boden aufsteht. Erst bei der Klappfunktion senkt sich der höhenver-
stellbare Fuß dann auf den Boden und dient als Standfuss.)
SCHRITT 5:
Montage des Computers (38) an der Computerstütze (48).
1. Ziehen Sie das Verbindungskabel (49) und die Sensorverbindung
(37) durch die Computeraufnahme (44) nach vorne heraus durch.
2. Stecken Sie die Computeraufnahme (44) mit den beiden Kunst-
stoffscheiben (42+43) auf das obere Ende der Computerstütze (48) und
schrauben Sie diese mittels der Schlossschraube M8x75 (39), Unterleg-
scheibe (5) und selbstsichernden Mutter (31) fest.
3. Entnehmen Sie die Befestigungsschrauben (51) aus der Rücksei-
te des Computers (38) und führen Sie diesen zur Computeraufnahme
(44). Stecken Sie das Verbindungskabel (49) und die Sensorverbindung
(37) in die entsprechenden Anschlussbuchsen des Computers (38) ein.
4. Verstauen Sie die Kabelverbindungen im rückseitigen Computer-
gehäuse und schrauben Sie den Computer (38) mittels der Schrauben
(51) an der Computerhalterung (44) fest, ohne dabei die Kabel einzu-
quetschen.
Hinweis: Sollte die eingestellte Computerposition sich beim Training
selbstständig verändern, so kann durch etwas Anziehen der Mutter
(31) die Neigung (an der Computerhalterung (44), als auch die Höhe
(hinter dem Stopfen (53) für die Computerstütze (48) nachgestellt wer-
den.
SCHRITT 6:
Anschluss des Netzgerätes (47).
1. Stecken Sie den Stecker des Netzgerätes (47) in die entsprechende
Buchse (82) am hinteren Ende der Verkleidung.
2. Stecken Sie danach das Netzgerät (47) in eine vorschriftsmäßig ins-
tallierte Steckdose (230V~/50Hz).
