MONTAGEANLEITUNG
Bevor Sie mit der Montage beginnen, unbedingt unsere Empfehlungen
und Sicherheitshinweise beachten! Entnehmen Sie alle Einzelteile der
Verpackung, legen Sie diese auf den Boden und kontrollieren grob Sie
die Vollzähligkeit anhand der Montagebilder. Dieses soll Ihnen den Zu-
sammenbau des Gerätes erleichtern und schneller durchführbar ma-
chen. Montagezeit ca. 30 Min.

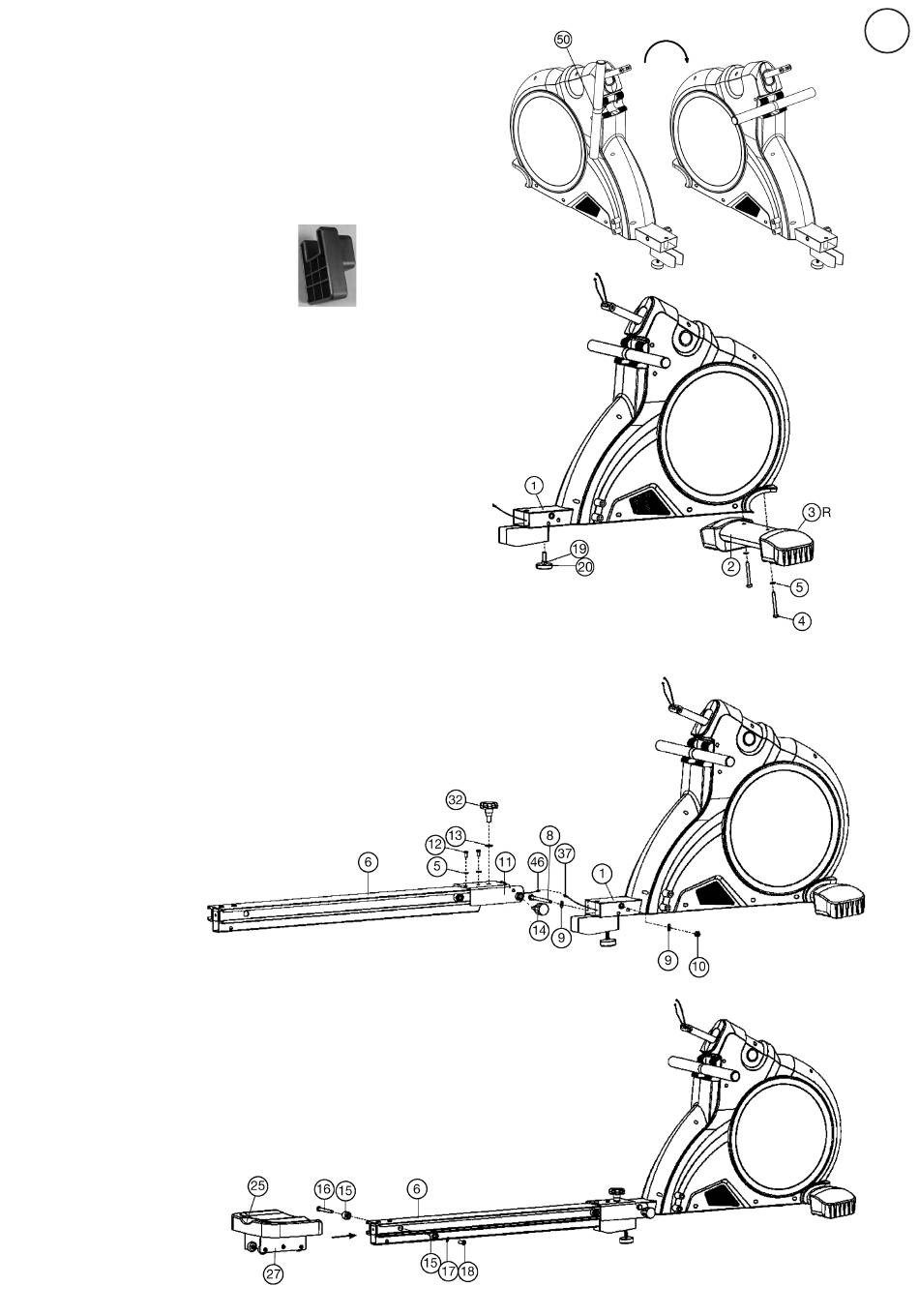

Achten Sie beim Entnehmen der Bauteile aus dem Karton darauf, dass
die Griffstange (50) nur 90° nach rechts gedreht wird und in die Griff-
ablage positioniert wird.
Das Bauteil „A" dient als Trans-
portsicherung und wird nach dem
Aufbau nicht mehr benötigt.
SCHRITT 1:
Montage des vorderen Fußes (2) am Grundrahmen (1).
1. Führen Sie den vorderen Fuß (2) montiert mit den Fußabdeckun-
gen mit Transportrolleneinheiten (3) an den Grundrahmen (1) und
schrauben Sie diesen mittels der Innensechskantschrauben M8x75 (4)
und Unterlegscheiben (5) fest.
2. Drehen Sie den Standfuss (20) in den Grundrahmen (1) an entspre-
chender Stelle ein und sichern sie diese Position mittels der Mutter
(19). Zu einem späteren Zeitpunkt können Sie diesen Stützpunkt für
einen sicheren Stand des Gerätes durch Ein- oder Herausdrehen be-
nutzen.
SCHRITT 2:
Montage der Sitzschiene (6) am Grundrahmen (1).
1. Legen Sie das Verbindungsteil (11) auf die Sitzschiene (6), sodass
die Bohrungen fluchten und schrauben Sie das Verbindungsteil (11)
mittels der Schrauben M8x20 (12) und Unterlegscheiben (5) an der
Sitzschiene (6) fest.
2. Führen Sie die Sitzschiene (6) zur entsprechenden Aufnahme am
Grundrahmen (1) und verbinden Sie den Sensor 1 (46) mit der Sensor-
verbindung (37).
3. Legen Sie das Verbindungsteil (11) in die Aufnahme am Grundrah-
men (1) ein so das die seitlichen Bohrungen fluchten und schrauben
Sie das Verbindungsteil (11) mittels der Schraube M10x125 (8), Unter-
legscheiben (9) und Mutter (10) am Grundrahmen (1) fest. Die Schrau-
be (8) dabei nicht zu fest anziehen damit sich der Sitzrahmen hoch-
klappen lässt.
4. Sichern Sie die Sitzschiene (6) für das Training
durch Eindrehen der Sterngriffschraube (32) mit
Unterlegscheibe (13) und durch Einrasten und
Festdrehen des Schnellverschlusses (14).
SCHRITT 3:
Montage des Sitzschlittens (27) mit Sitz (25) an der Sitzschiene (6).
1. Demontieren Sie die Endanschläge (15) von der Sitzschiene (6) und
schieben Sie den Sitzschlitten (27) mit dem vormontierten Sitz (25) in
richtiger Richtung auf die Sitzschiene (6).
2. Schrauben Sie anschließend die Endanschläge (15) mittel der Be-
festigung (16), Unterlegscheibe (17) und Schraube (18) wieder fest an.
4
