Testen Und Kalibrieren Der Uv-Lampen - Stratasys Objet350 Bedienerhandbuch

Objet350Bedienerhandbuch

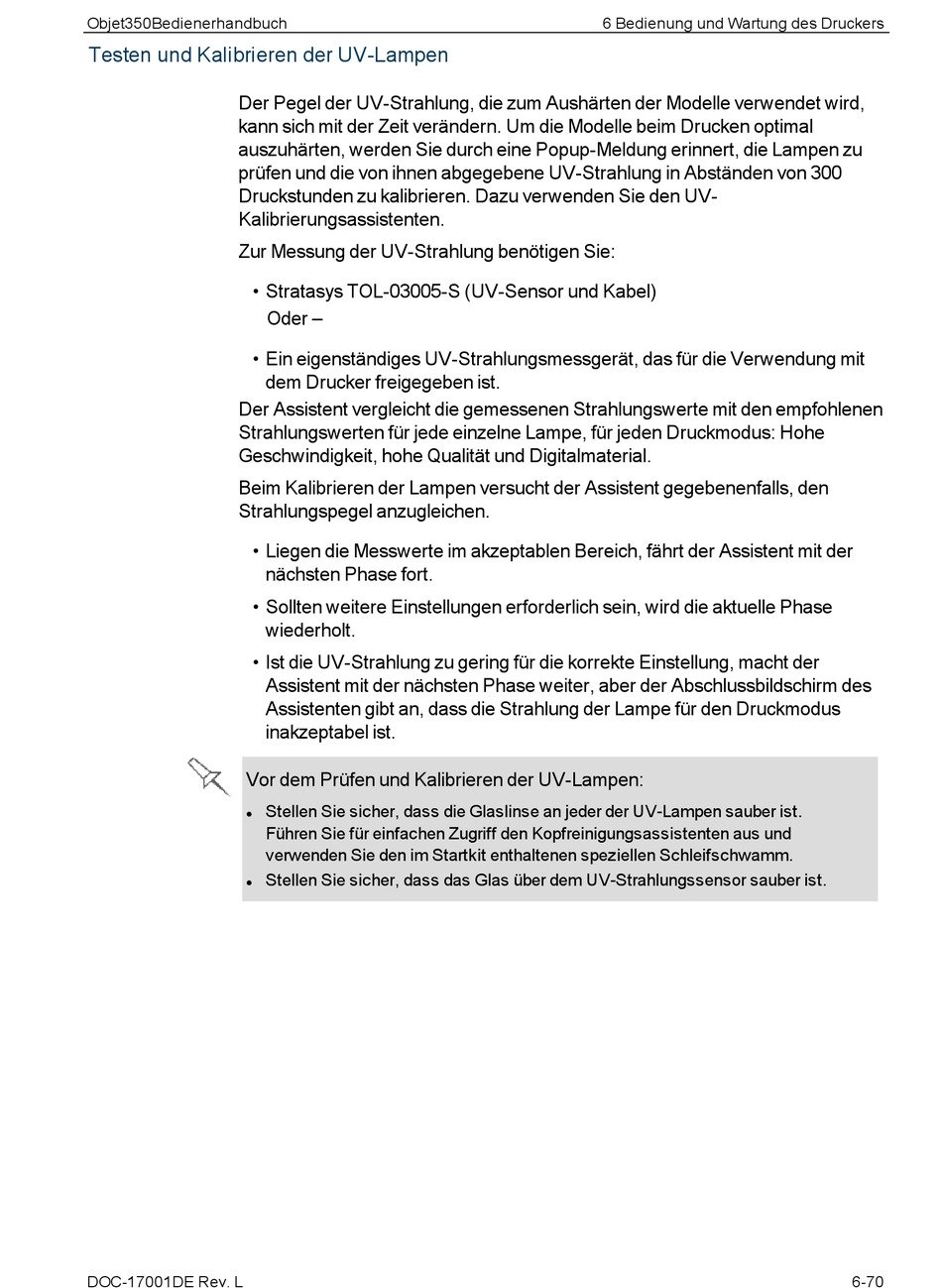

Testen und Kalibrieren der UV-Lampen
Der Pegel der UV-Strahlung, die zum Aushärten der Modelle verwendet wird,
kann sich mit der Zeit verändern. Um die Modelle beim Drucken optimal
auszuhärten, werden Sie durch eine Popup-Meldung erinnert, die Lampen zu
prüfen und die von ihnen abgegebene UV-Strahlung in Abständen von 300
Druckstunden zu kalibrieren. Dazu verwenden Sie den UV-
Kalibrierungsassistenten.
Zur Messung der UV-Strahlung benötigen Sie:
• Stratasys TOL-03005-S (UV-Sensor und Kabel)
• Ein eigenständiges UV-Strahlungsmessgerät, das für die Verwendung mit
Der Assistent vergleicht die gemessenen Strahlungswerte mit den empfohlenen
Strahlungswerten für jede einzelne Lampe, für jeden Druckmodus: Hohe
Geschwindigkeit, hohe Qualität und Digitalmaterial.
Beim Kalibrieren der Lampen versucht der Assistent gegebenenfalls, den
Strahlungspegel anzugleichen.
• Liegen die Messwerte im akzeptablen Bereich, fährt der Assistent mit der
• Sollten weitere Einstellungen erforderlich sein, wird die aktuelle Phase
• Ist die UV-Strahlung zu gering für die korrekte Einstellung, macht der
Vor dem Prüfen und Kalibrieren der UV-Lampen:
l
l
DOC-17001DE Rev. L
Oder –
dem Drucker freigegeben ist.
nächsten Phase fort.
wiederholt.
Assistent mit der nächsten Phase weiter, aber der Abschlussbildschirm des
Assistenten gibt an, dass die Strahlung der Lampe für den Druckmodus
inakzeptabel ist.
Stellen Sie sicher, dass die Glaslinse an jeder der UV-Lampen sauber ist.
Führen Sie für einfachen Zugriff den Kopfreinigungsassistenten aus und
verwenden Sie den im Startkit enthaltenen speziellen Schleifschwamm.
Stellen Sie sicher, dass das Glas über dem UV-Strahlungssensor sauber ist.
6 Bedienung und Wartung des Druckers
6-70
