Objet350Bedienerhandbuch
6. Lockern Sie die Befestigungsschrauben für die Abdeckung der UV-Lampe
7. Ziehen Sie den UV-Reflektor aus dem Druckstock heraus.
8. Entfernen Sie mit einem 2,5-mm-Inbusschlüssel die UV-Lampenklemme (2
DOC-17001DE Rev. L
(A), und ziehen Sie die Abdeckung nach oben (B) und dann heraus (C).

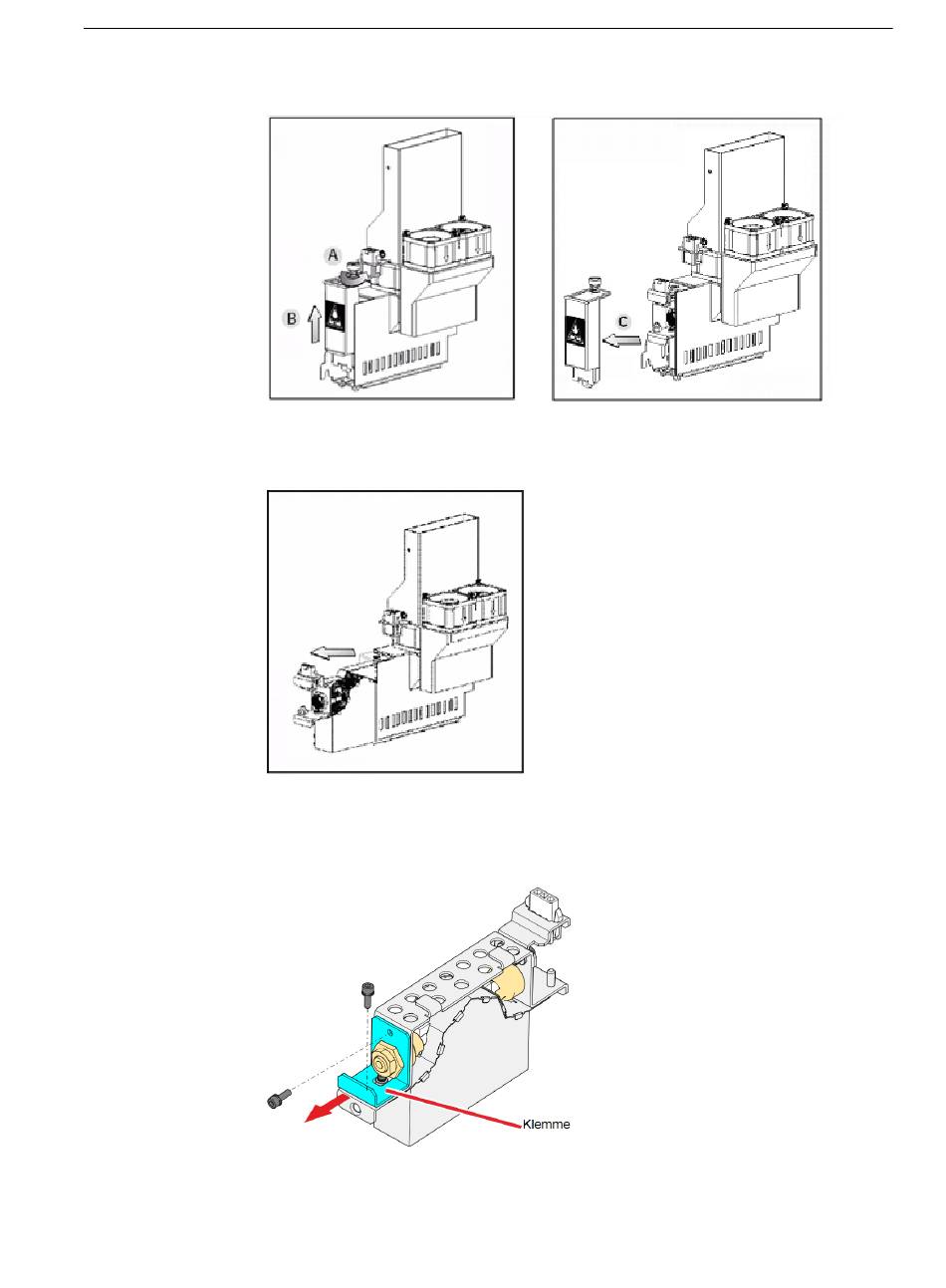

Abbildung 6-114 Entfernen der UV-Lampenabdeckung
Abbildung 6-115 Entfernen des UV-Lampenreflektors
Schrauben).
Abbildung 6-116 Entfernen der Klemme der UV-Lampe
6 Bedienung und Wartung des Druckers
6-84
