Objet350Bedienerhandbuch
16. D rücken Sie den Kopf nach oben, bis Sie ihn in die vordere und hintere
17. K lappen Sie die Tür des Druckkopffachs herunter, und ziehen Sie die beiden
18. Z iehen Sie die untere und obere Schraube zur Befestigung des Druckkopfes
DOC-17001DE Rev. L

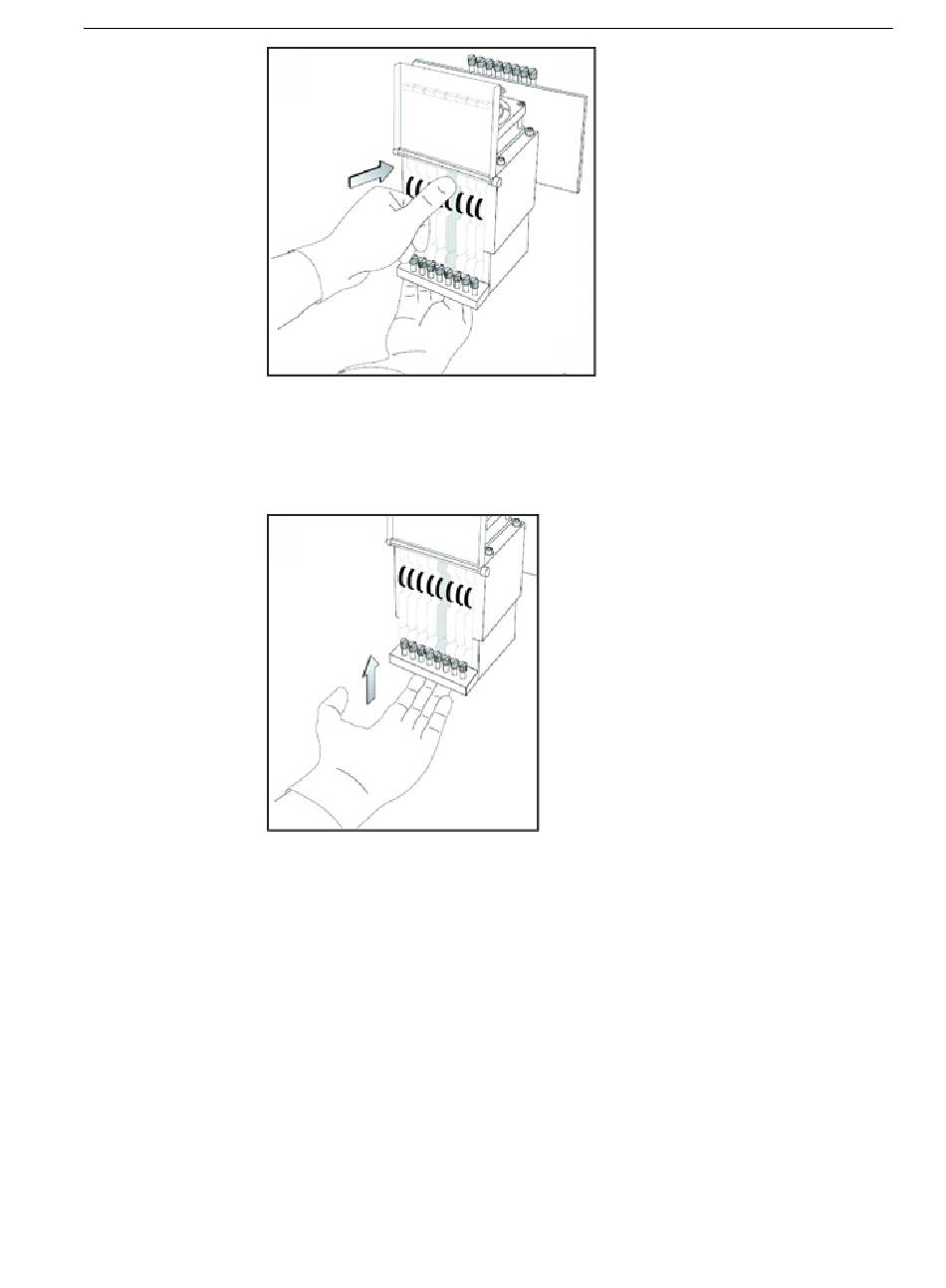

Abbildung 6-82 Einsetzen der Treiberkarte des Druckkopfs in den
Stecksockel
Halterung einrasten hören.
Abbildung 6-83 Drücken des Kopfes in den Druckblock
Befestigungsschrauben fest.
im Druckblock fest (siehe Abbildung 6-76 auf Seite6-63).
Hinweis: Ziehen Sie diese Schrauben manuell an. Benutzen Sie hierzu
keinen Schraubendreher.
6 Bedienung und Wartung des Druckers
6-66
