S CTE gleich der Wärmeausdehnung des Werkstoff der Probe, an der der
Dehnungssensor befestigt ist, in (μm/m)/ºC
S TCF gleich dem Temperaturkompensationsfaktor des Kompensations­
elements in (μm/m)/ºC Für einen unkalibrierten Temperatursensor wird der
Wert auf dem Datenblatt des Sensors angegeben. Für einen Dehnungs-
sensor, der an einem bestimmten Werkstoff angebracht wird, kann TCF so
berechnet werden, wie in Abb. 3.7 dargestellt.
Abb. 3.7 Berechnung des Temperaturkompensationsfaktors
λ
0
λ
0TC

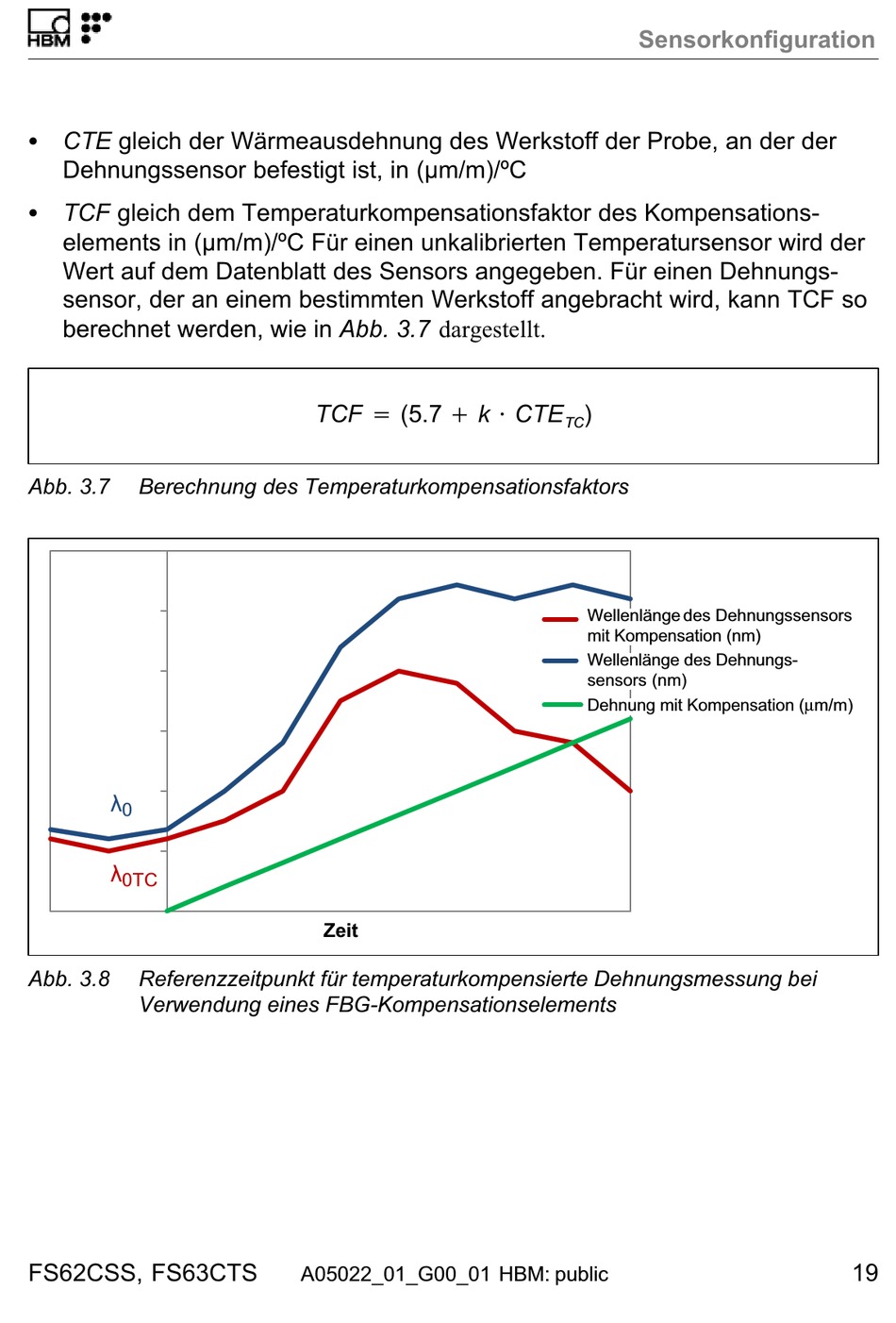

Abb. 3.8 Referenzzeitpunkt für temperaturkompensierte Dehnungsmessung bei
Verwendung eines FBG-Kompensationselements
FS62CSS, FS63CTS
TCF + (5.7 ) k @ CTE
Zeit
A05022_01_G00_01 HBM: public
Sensorkonfiguration
)
TC
Wellenlänge des Dehnungssensors
mit Kompensation (nm)
Wellenlänge des Dehnungs­
sensors (nm)
Dehnung mit Kompensation (μm/m)
