Mit
S ε
gleich der mechanischen Dehnung der Struktur in μm/m
Load
S λ gleich der gemessenen Bragg-Wellenlänge des Dehnungssensors in nm
S λ
gleich der Bragg-Wellenlänge des Dehnungssensors zum Referenzzeit­
0
punkt in nm
S k gleich dem k-Faktor des Dehnungssensors, dimensionslos
S TCS gleich dem Temperaturkoeffizienten des Kennwerts des Dehnungs­
sensors in (μm/m)/ºC
S CTE gleich der Wärmeausdehnung des Werkstoff der Probe, an der der
Dehnungssensor befestigt ist, in (μm/m)/ºC
S T gleich der gemessenen Temperatur des verwendeten Temperatursensors
in ºC
S T
gleich der Temperatur vom Temperatursensor zum Referenzzeitpunkt in ºC
0
T
0
λ
0

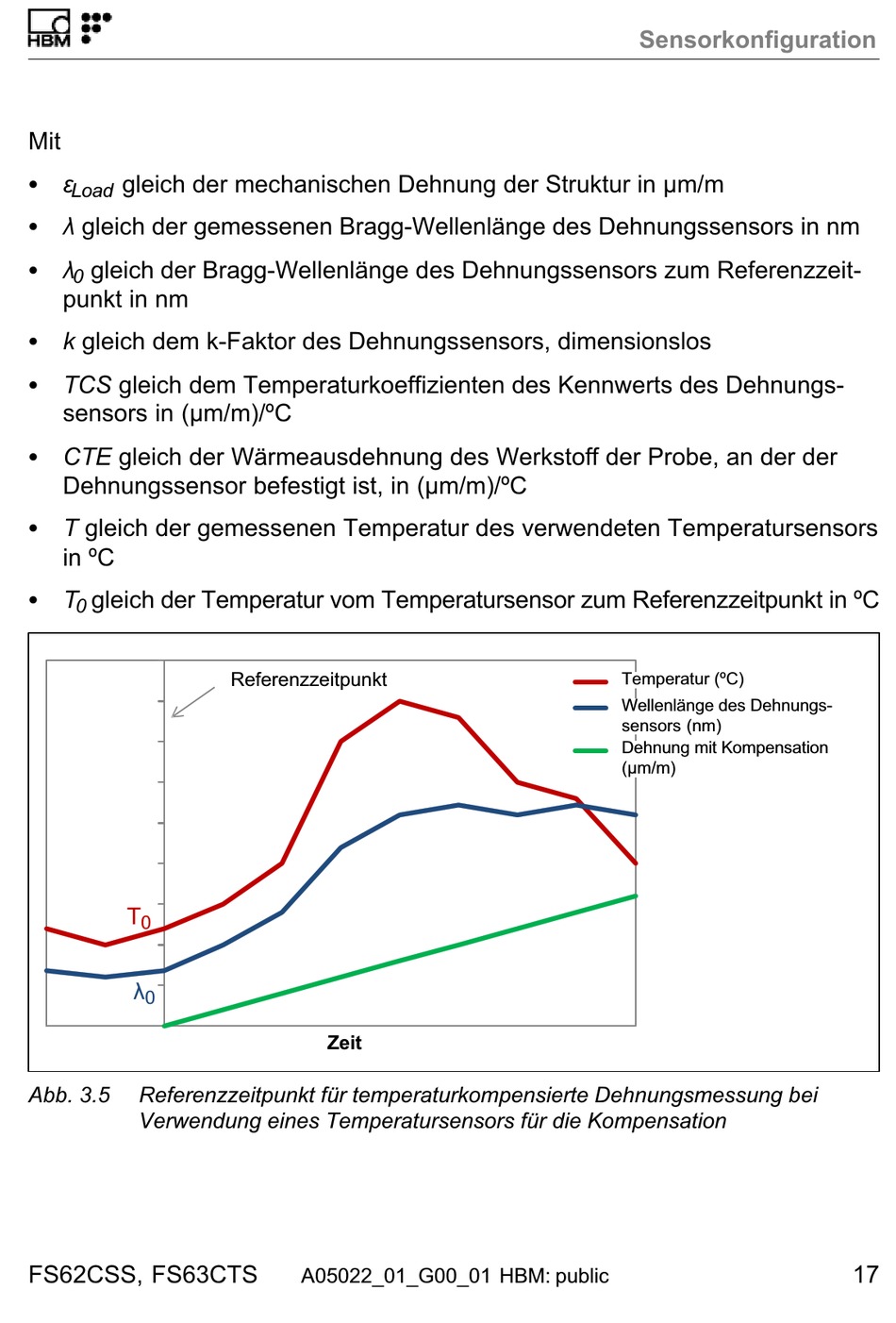

Abb. 3.5 Referenzzeitpunkt für temperaturkompensierte Dehnungsmessung bei
Verwendung eines Temperatursensors für die Kompensation
FS62CSS, FS63CTS
Referenzzeitpunkt
Zeit
A05022_01_G00_01 HBM: public
Sensorkonfiguration
Temperatur (ºC)
Wellenlänge des Dehnungs­
sensors (nm)
Dehnung mit Kompensation
(μm/m)
