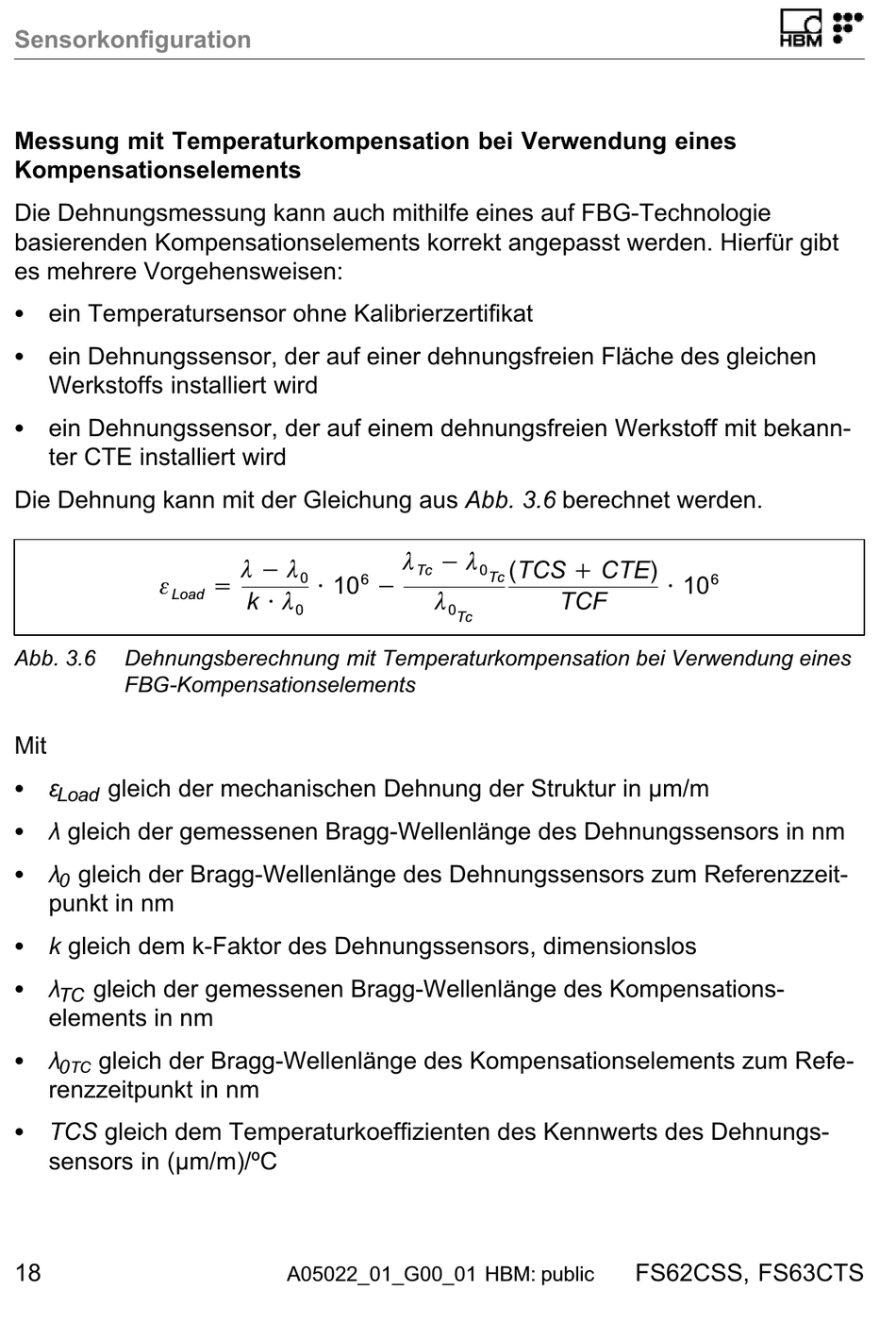

HBM FS62CSS Montageanleitung Seite 18

Sensorkonfiguration
Messung mit Temperaturkompensation bei Verwendung eines
Kompensationselements
Die Dehnungsmessung kann auch mithilfe eines auf FBG-Technologie
basierenden Kompensationselements korrekt angepasst werden. Hierfür gibt
es mehrere Vorgehensweisen:
S ein Temperatursensor ohne Kalibrierzertifikat
S ein Dehnungssensor, der auf einer dehnungsfreien Fläche des gleichen
Werkstoffs installiert wird
S ein Dehnungssensor, der auf einem dehnungsfreien Werkstoff mit bekann­
ter CTE installiert wird
Die Dehnung kann mit der Gleichung aus Abb. 3.6 berechnet werden.
e
Load
Abb. 3.6 Dehnungsberechnung mit Temperaturkompensation bei Verwendung eines
FBG-Kompensationselements
Mit
S ε
gleich der mechanischen Dehnung der Struktur in μm/m
Load
S λ gleich der gemessenen Bragg-Wellenlänge des Dehnungssensors in nm
S λ
gleich der Bragg-Wellenlänge des Dehnungssensors zum Referenzzeit­
0
punkt in nm
S k gleich dem k-Faktor des Dehnungssensors, dimensionslos
S λ
gleich der gemessenen Bragg-Wellenlänge des Kompensations­
TC
elements in nm
S λ
gleich der Bragg-Wellenlänge des Kompensationselements zum Refe­
0
TC
renzzeitpunkt in nm
S TCS gleich dem Temperaturkoeffizienten des Kennwerts des Dehnungs­
sensors in (μm/m)/ºC
18
l * l
+ @ 10 *
0
6
k @ l
0
A05022_01_G00_01 HBM: public
l * l
(TCS ) CTE)
Tc 0 Tc
l
TCF
0 Tc
@ 10
6
FS62CSS, FS63CTS
