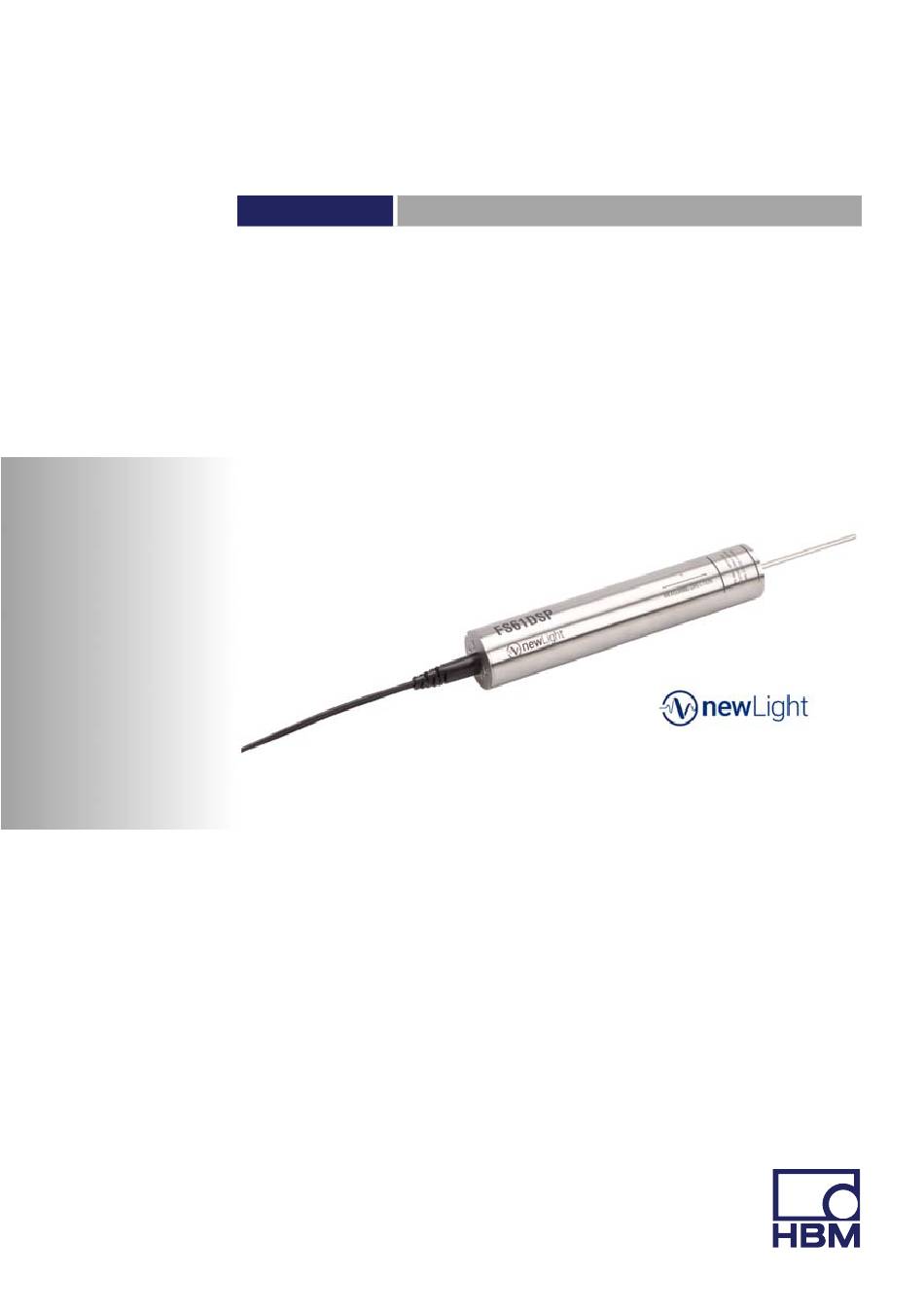

- Seite 1 Montageanleitung Deutsch FS61DSP Wegsensor...
- Seite 2 Portugal Tel. +351 229 613 010 Fax +351 229 613 020 fibersensing@hbm.com www.hbm.com/fs Mat.: DVS: A05501_01_G00_00 HBM: public 01.2020 E Hottinger Baldwin Messtechnik GmbH. Änderungen vorbehalten. Alle Angaben beschreiben unsere Produkte in allgemeiner Form. Sie stellen keine Beschaffenheits- oder Haltbarkeits...
-
Seite 3: Inhaltsverzeichnis
Korrektur nach der Wartung ....... . . FS61DSP A05501_01_G00_00 HBM: public... -
Seite 4: Allgemeines
1-FS61DSP-O80/2530 1-FS61DSP-O80/2550 1-FS61DSP-O80/2570 newLight-Technologie Der FS61DSP basiert auf der von HBM FiberSensing entwickelten new Light®-Technologie, die in sich die spezifischen Vorteile von Faser-Bragg- Gittern vereint und damit die bislang in Kauf zu nehmenden technischen Kompromisse überwindet. newLight®-Sensoren verwenden hochfeste Faser... -
Seite 5: Sensorinstallation
Sechskant-Steckschlüssel (Größe 4) Spezialhalterung (optional) Lineal oder Maßband Welche Werkzeuge für die Installation des Wegsensors FS61DSP benötigt werden, hängt von der Struktur ab, an der der Sensor installiert wird. In einigen Fällen werden speziell angefertigte Montageteile benötigt, um den Sensor an die zwei beweglichen Teile der Struktur anzupassen, an der er installiert werden soll. - Seite 6 Verhalten des Sensors beeinflusst. ► Anschließend die Position der Halterungen unter Berücksichtigung der erwarteten Bewegungen und des Messbereichs des Sensors festlegen (Abb. 2.2). Zum Festlegen der Position ein Hilfslineal oder Maßband verwenden. FS61DSP A05501_01_G00_00 HBM: public...
- Seite 7 Bewegliche Fläche Feste Fläche Anzeichnen der Bohrposition Draufsicht Abb. 2.3 Anzeichnen der Bohrungen ► Die Punkte, an denen gebohrt werden muss, entlang der Linie im Abstand von 7,9 cm festlegen (zum Anzeichnen der Bohrungen die Halterung verwenden). FS61DSP A05501_01_G00_00 HBM: public...
-
Seite 8: Befestigen Des Sensors
Fläche legen. ► Die Halterungen zwischen den auf dem Sensor aufgedruckten schwarzen Linien montieren, wie in Abb. 2.5 gezeigt, und mit dem angegebenen Dreh moment von 3,5 Nm anziehen. Abb. 2.5 Befestigen der Sensorhalterungen FS61DSP A05501_01_G00_00 HBM: public... -
Seite 9: Bewegliche Fläche
Kalibrierdatenblatt berechnet werden. Siehe hierzu den Abschnitt 4.2 Berechnung der Messung. Bewegliche Fläche Der FS61DSP arbeitet als normal offener Sensor, das heißt, er drückt seinen Stab gegen die bewegliche Struktur. Die runde Spitze aus einem Keramikwerkstoff sorgt für eine präzise ausgerichtete Belastung und verringert Querkräfte. -
Seite 10: Schutz Des Sensors
Struktur an die Messrichtung des Sensors anzupassen. Diese Halterungen sind nicht im Lieferumfang des Sensors enthalten. Schutz des Sensors Der Wegsensor FS61DSP ist für den Einsatz im Freien bestimmt und hat die Schutzart IP66. Führen und Schützen der Kabel Der Wegsensor ist mit Panzerkabeln ausgestattet. Trotzdem empfiehlt es sich, als zusätzlichen Schutz die Sensorkabel in ein geeignetes, biegsames und... - Seite 11 Mit Wellrohren geschütztes Kabel Nicht benötigte Kabellängen sollten aufgewickelt und in einem Gehäuse mit geeigneter IP-Schutzart zur Verwendung bei einer künftigen Modernisierung des Netzwerks aufbewahrt werden (Abb. 2.9). Abb. 2.9 Schutzgehäuse für nicht benötigte Kabel und Anschlüsse FS61DSP A05501_01_G00_00 HBM: public...
-
Seite 12: Wartung Des Sensors
Wartung des Sensors Wartung des Sensors Der Sensor FS61DSP ist für den Einsatz in rauen Umgebungen bestimmt und hat die Schutzart IP66. Allerdings sollte der bewegliche Stab von Zeit zu Zeit geschmiert werden. Angaben zum korrekten Wartungsintervall sind praktisch nicht möglich, da sie stark von den Bedingungen am Installationsort des Sensors abhängen. -
Seite 13: Sensorkonfiguration
Die Installationsanleitung steht außerdem auf der Website von HBM zum Download bereit (www.hbm.com). Berechnung der Messung Der Wegsensor FS61DSP ist ein Sensor für Messungen in einer Achse, der mit zwei Faser-Bragg-Gittern in einer Push-Pull-Konfiguration arbeitet und damit eine effektive Temperaturkompensation ermöglicht. -
Seite 14: Korrektur Nach Der Wartung
► Eine Messung nach den Wartungsarbeiten durchführen und ihren Wert protokollieren. ► Die Messung nach der Wartung (D ) mit dem Weg davor (D nachher vorher vergleichen. DD + D vorher nachher Abb. 4.2 Versatz des Weges nach der Wartung FS61DSP A05501_01_G00_00 HBM: public... - Seite 15 Kalibrierfaktor nullter Ordnung in mm, wie auf dem Kalibrier datenblatt angegeben gleich dem Kalibrierfaktor erster Ordnung in mm/nm, wie auf dem Kalibrierdatenblatt angegeben gleich dem Kalibrierfaktor zweiter Ordnung in mm/nm wie auf dem Kalibrierdatenblatt angegeben S ΔD gleich der Korrektur des Wartungsversatzes FS61DSP A05501_01_G00_00 HBM: public...
