Kapitel 5
5-4
Elektroinstallation
5.5
Elektroinstallation durchführen
5.5.1

Hilfsmittel

Werkzeug
Digitalmessgerät (Strom-/Spannungsmessung)
5.5.2

Interface-Adapter

Verminderte Schutzklasse!
Bei abgenommenen Interface-Adapter entspricht das LD OEM nicht mehr der Schutz-
klasse IP 40.
Um Beschädigungen durch eindringende Feuchtigkeit und Schmutz zu vermeiden,
den Adapter nur in trockener und sauberer Umgebung öffnen.
Ggf. den Adapter in geeigneter Umgebung vorverdrahten und montieren.
Sicherstellen, dass die Stromversorgung, an die das LD OEM angeschlossen wird, aus-
geschaltet ist.
Interface-Adapter an der Geräteunterseite abnehmen. Hierzu die vier Befestigungs-
schrauben lösen
(Abb.
Boden abziehen.
Befestigungsschraube (4 x)
Masseanschluss
6-poliger Klemmenblock
(Versorgungsspannung,
Schaltausgänge)

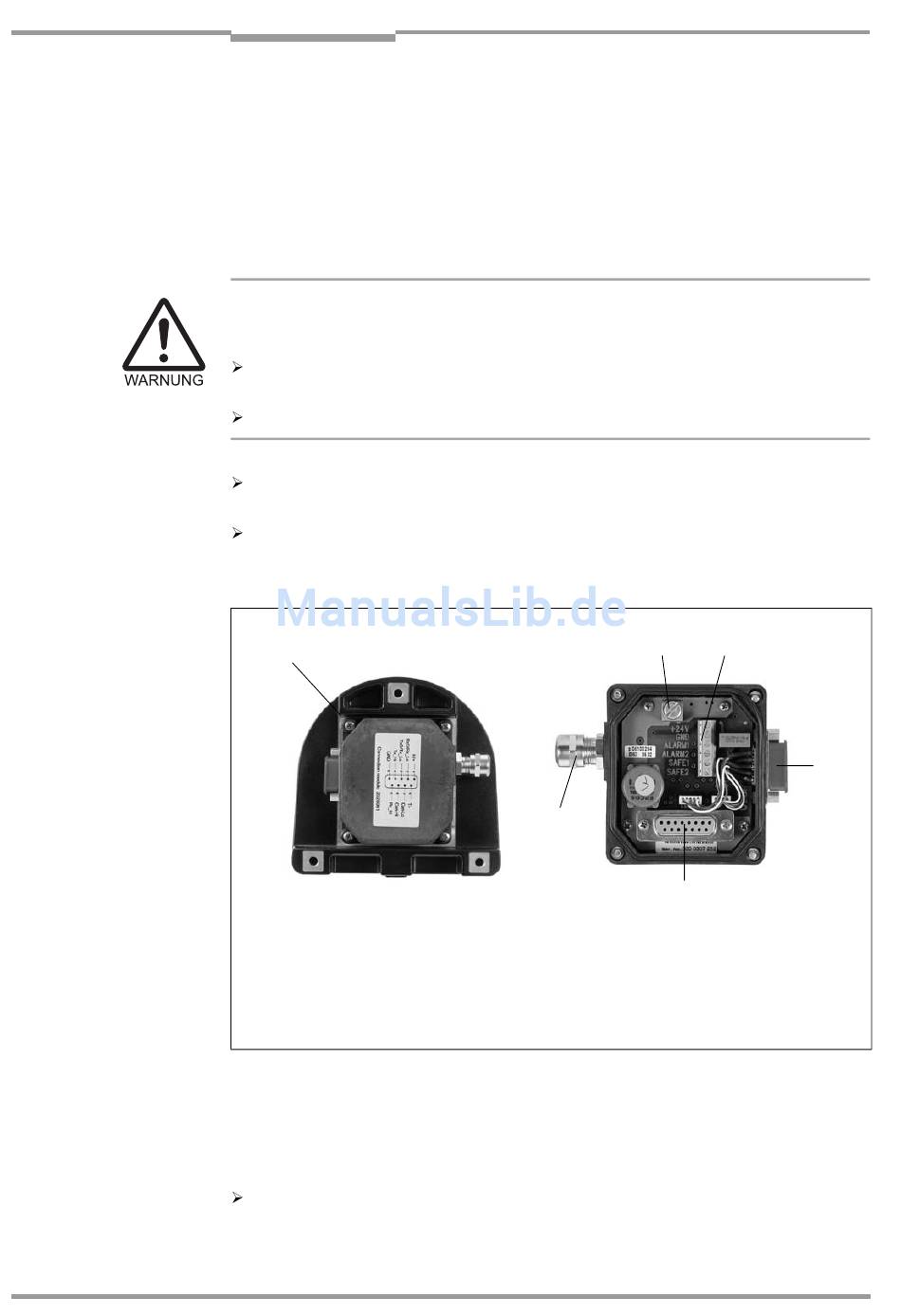

Abb. 5-2:
Aufbau des Interface-Adapters
Leitung für Versorgungsspannung und Schaltausgänge anschließen
Die PG 7-Leitungsdurchführung (Metall) verfügt über eine Masseverbindung zum Gerät.
Wird eine abgeschirmte Anschlussleitung verwendet, bei Bedarf das Abschirmungsgeflecht
der Leitung mit der Durchführung kontaktieren.
Hierzu Abschirmungsgeflecht vor Verschraubung der Durchführung entsprechend ein-
kürzen und über den Kunststoffeinsatz der Durchführung zurückstülpen.
© SICK AG · Division Auto Ident · Germany · All rights reserved
5-2) und den Adapter vorsichtig vom Gerät senkrecht zum
9-poliger D-Sub-Stecker
(Datenschnittstelle)
15-polige D-Sub-Buchse
(Verbindung zum LD OEM)
PG 7-Leitungsdurchführung
Betriebsanleitung
Lasermesssystem LD OEM
8 010 327/0000/28-09-2004
