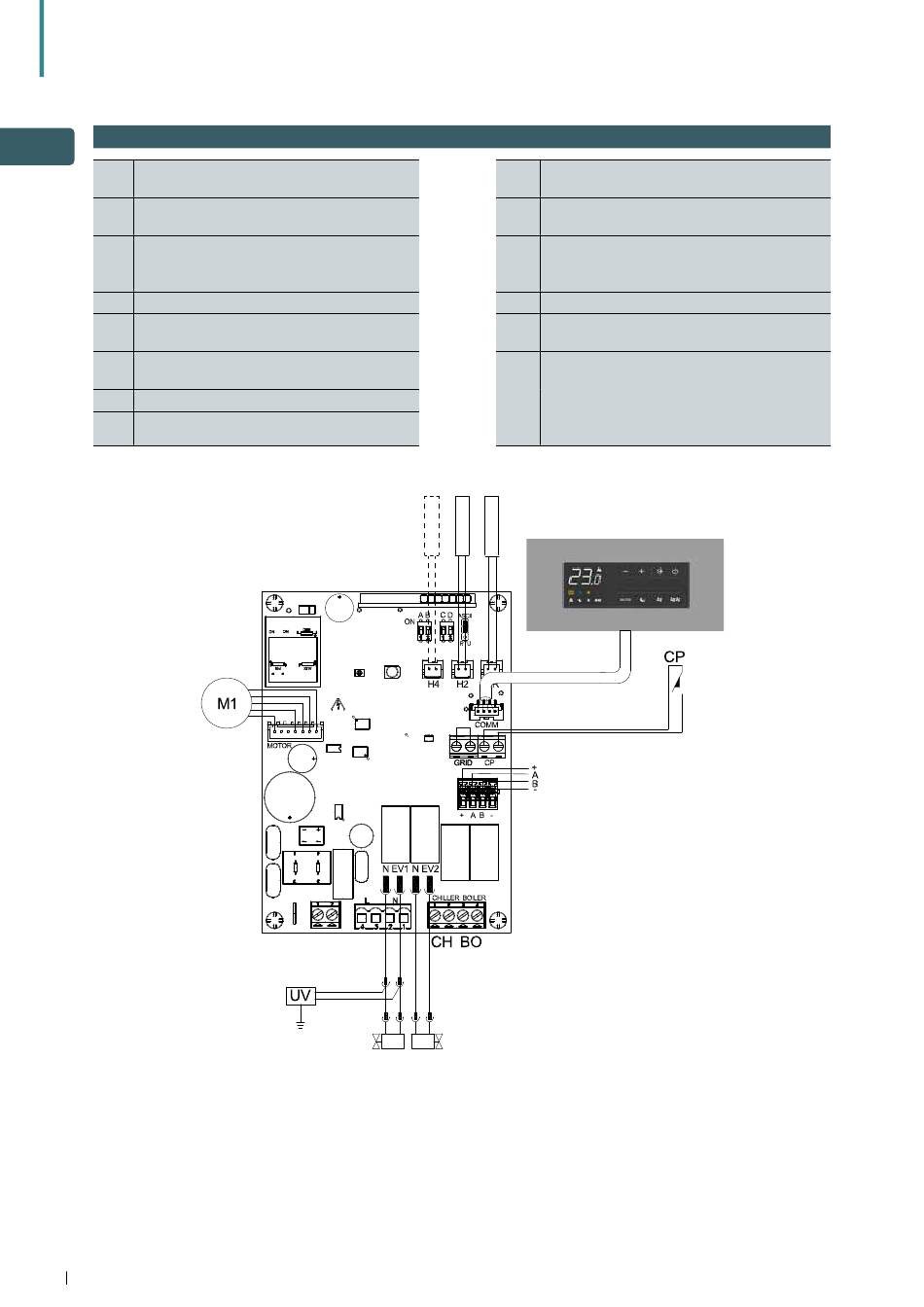

5.4 2-Rohr- und 4-Rohr-Modelle mit integrierter Steuerung

DE
H2*
Wassertemperaturfühler (10 kΩ)
Wassertemperaturfühler
H4*
(10 kΩ), nur 4-Rohr-Ausführung
AIR
Lufttemperaturfühler (10 kΩ)
M1
DC-Wechselrichter-Lüftermotor
Ventilstellantrieb
Y1
(230 V/50 Hz 1 A Ausgangsspannung)
4-Rohr-Ventilstellantrieb
Y2
(230 V/50 Hz 1 A Ausgangsspannung)
L-N Stromversorgung 230 V/50 Hz
UV
UV-Lampenanschluss
26
iVector S2 • 01.11.2021
Kesselschaltausgang
BO
(spannungsfreier Kontakt max. 1 A)
Kühlerschaltausgang
CH
(spannungsfreier Kontakt max. 1 A)
Eingang Präsenzerkennung
CP
(wenn geschlossen, wird der Gebläsekonvektor
in den Standby-Modus versetzt)
*
Nach dem Einschalten und wenn das Gerät
auf Heizen oder Kühlen eingestellt ist, läuft
der Lüfter nur, wenn die Wassertemperatur im
Heizbetrieb 30 °C erreicht oder im Kühlbetrieb
unter 20 °C fällt.
H4 H2 AIR
