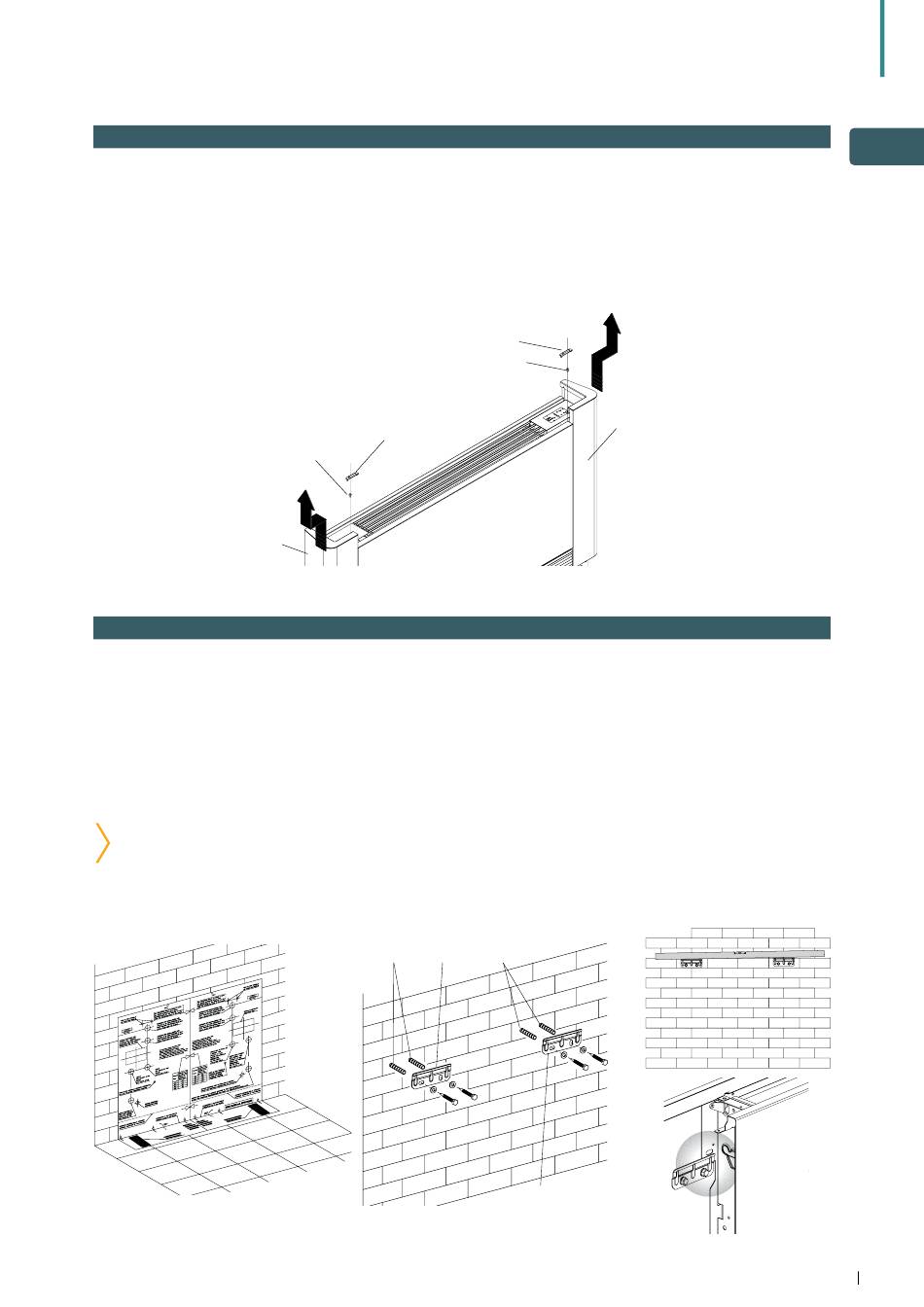

2.3 Demontage Seitenteile
• Heben Sie auf der linken Seite die Abdeckkappe an,
die die Schraube schützt, lösen Sie die Schraube, mit
der die linke Abdeckung befestigt ist, bewegen Sie sie
dann leicht nach links und heben Sie sie an.
A
Abdeckkappen
B
Befestigungsschrauben
2.4 Boden- oder Wandmontage
Beachten Sie bei der Montage auf dem Boden mit
Stützfüßen die mitgelieferte Produktanleitung und die
mit den Stützfüßen mitgelieferte Anleitung.
Verwenden Sie die mitgelieferte Papierschablone, um
die Position der Befestigungslöcher der Halterung an der
Wand anzuzeichnen. Bohren Sie die Löcher, setzen Sie
die Dübel oder eine andere geeignete Befestigung ein
und befestigen Sie die beiden Halterungen.
HINWEIS: Achten Sie auf die korrekte Ausrichtung
der Wandhalterungen. Diese sollten mit
kleinen Laschen befestigt werden, die zur
Befestigungsfläche zeigen.
A
Dübel
A
B
C
A
B
• Heben Sie auf der gegenüberliegenden Seite die
Abdeckkappe an, die die Schraube schützt, und lösen
Sie die Schraube.
• Seitenteil etwas nach rechts bewegen und
herausheben.
C
Linkes Seitenteil
D
Rechtes Seitenteil
A
B
D
Die Schrauben nicht zu fest anziehen, die Ausrichtung
mit einer Wasserwaage überprüfen und die endgültige
Einstellung vornehmen. Markieren Sie die unteren
Befestigungspunkte, entfernen Sie das Gerät, bohren Sie
mit einem geeigneten Bohrer und führen Sie
die Dübel ein. Ziehen Sie die Schrauben der Halterung
vollständig an, setzen Sie das Gerät wieder ein, prüfen
Sie die Ausrichtung und Stabilität und sichern Sie es
dann mit den unteren Schrauben.
B
Halterungen
A
B
iVector S2
Montageanleitung
DE
11
iVector S2 • 01.11.2021
