iVector S2
Montageanleitung

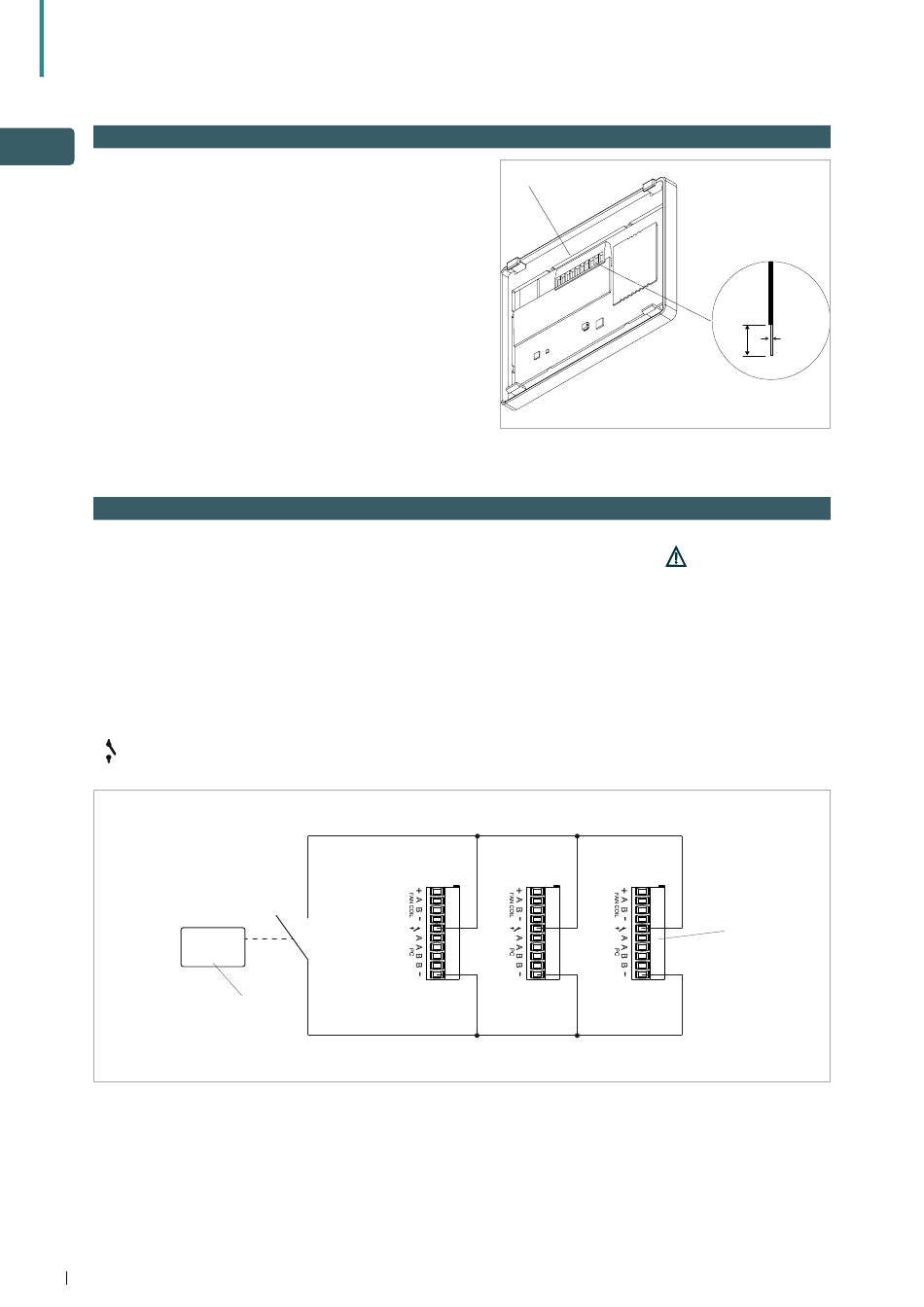

5.9 Verdrahtungsanschluss zur extern montierten Steuerung
DE
Der Verdrahtungsanschluss zur extern montierten
Steuerung erfolgt durch Einlegen von Drähten in
die Federklemmen auf der Rückseite der Steuerung.
Verwenden Sie für den Anschluss an die Klemmen A
und B ein RS485-Kabel und für die (+)- und
(–)-Einspeiseklemmen starre oder flexible Drähte von
0,2 bis 1,0 mm².
• Drähte um 8 mm abisolieren.
• In die Klemmen einführen und durch leichtes Ziehen
den korrekten Anschluss prüfen.
• Zum Entfernen von der Klemme die weiße Lasche (C)
drücken, um den Leiter zu lösen
5.10 Eingangsanschluss Präsenzerkennungssensor – Geräte mit extern montierter Steuerung
Für Räume mit seltener Nutzung, z. B. Hotelzimmer,
kann dieses Gerät mit einem Präsenzmelder
ausgestattet werden. Präsenzmelder-Sensoren sind im
Handel erhältlich.
Wenn die CP-Eingangskontakte schließen, werden
die Geräte in den Standby-Modus versetzt. Wenn der
Kontakt geöffnet ist, sind die Geräte aktiv.
A
Klemmenblock Fernbedienung
CP-Kontakt
30
iVector S2 • 01.11.2021
B
C
Wenn der Kontakt geschlossen ist, werden die Geräte
deaktiviert und das Symbol
Taste gedrückt wird. Der Eingang kann nicht parallel
zu anderen elektronischen Platinen angeschlossen
werden (verwenden Sie separate Kontakte).
B
Hilfsrelais
-
Kontakt
2
8mm
0.2-1 mm
blinkt, wenn eine
A
