Anleitung 2-Wege-Ventil
4.1 Warnhinweise
Diese Anleitung bezieht sich auf die mit
dem Gerät gelieferten Ventilsätze. Die
allgemeinen Anweisungen und grundlegenden
Sicherheitsregeln in diesem Handbuch müssen
befolgt werden.
4.2 Teileliste 2-Wege-Ventil
• 1x automatisches Ventil mit thermoelektrischem Kopf
für VS- und VSI-Modelle
• 1x Rücklauf mit Voreinstellung für den korrekten
Abgleich des Systems.
• 1x Anschluss 3/4"-Eurokonus-Verlängerungsrohr (zur
Verwendung mit Rohranschluss vom Boden)

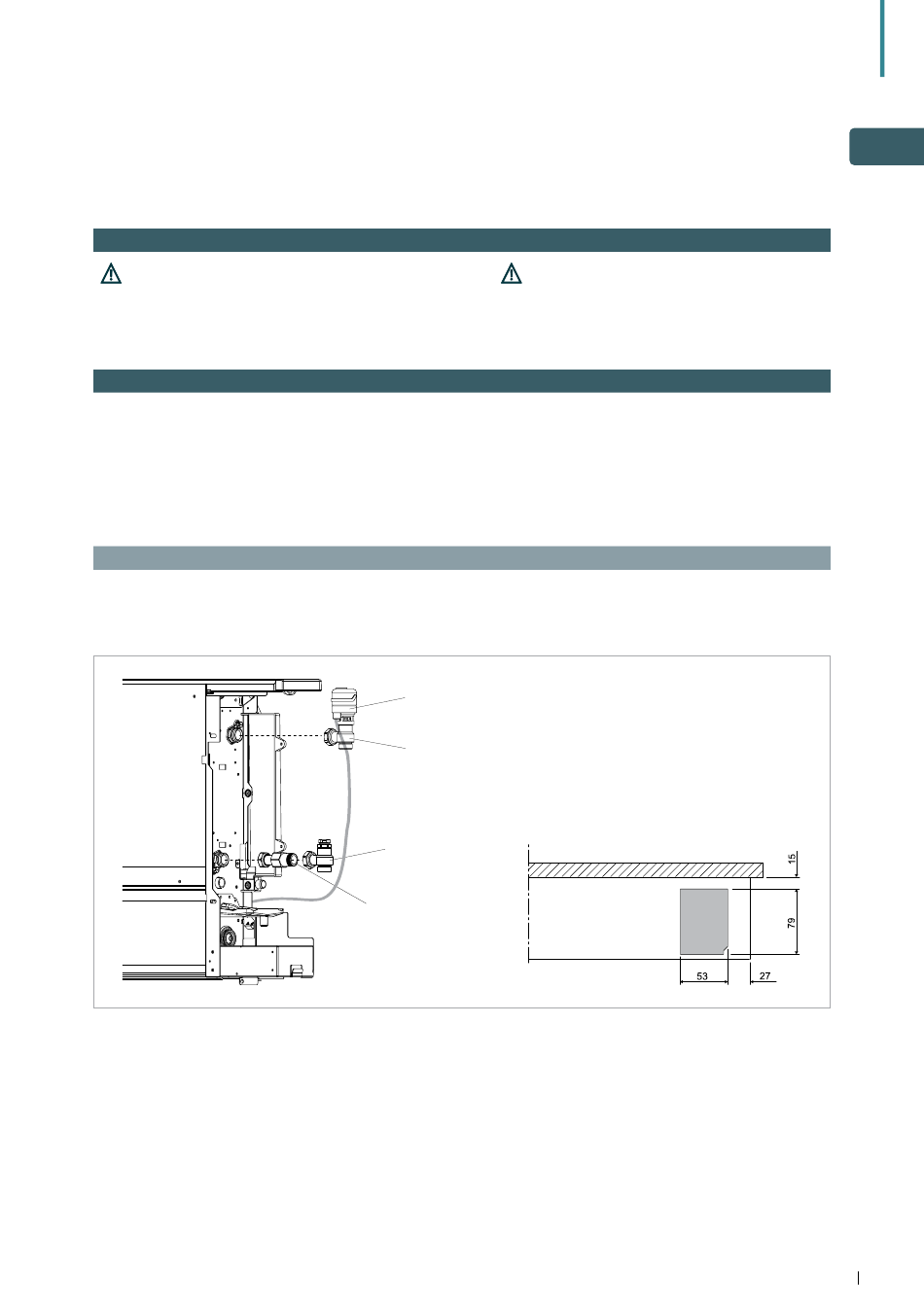

Rohranschluss vom Boden – optional mit 3/4" EK-Verlängerung
A
Thermostatkopf
C
Rücklaufventilanschluss
BITTE BEACHTEN: Die Ventile sind werkseitig
montiert, aber nur handfest angezogen. Für die
Anschlussvariante aus dem Boden verwenden Sie
bitte ein zusätzliches Distanzstück (Position D)
Für eine ordnungsgemäße Funktion dieses
Gebläsekonvektors müssen die Vor- und
Rücklaufleitungen gemäß den Angaben in dieser
Anleitung korrekt montiert sein.
• Isolierstücke werden lose geliefert, wenn das Produkt
geliefert wird. Diese sind nach dem Herstellen der
Leitungsanschlüsse an die Vor- und Rücklaufventile
anzubringen.
B
2-Wege-Ventil
D
3/4"-Eurokonusverlängerung (optional –
verfügbar als Zubehör)
A
B
C
D
iVector S2
Montageanleitung
DE
19
iVector S2 • 01.11.2021
