0–10 V Modell
7.1 0–10 V Lüftersteuerung
Bei Geräten mit 0–10 V Lüfterdrehzahlmodulation kann
die Motorregelung über einen analogen 0–10 V
DC-Eingang mit 25 kΩ Impedanz erfolgen.
Achten Sie darauf, die Impedanzwerte zu
überprüfen, insbesondere wenn mehr als ein
Gerät parallel gesteuert wird.

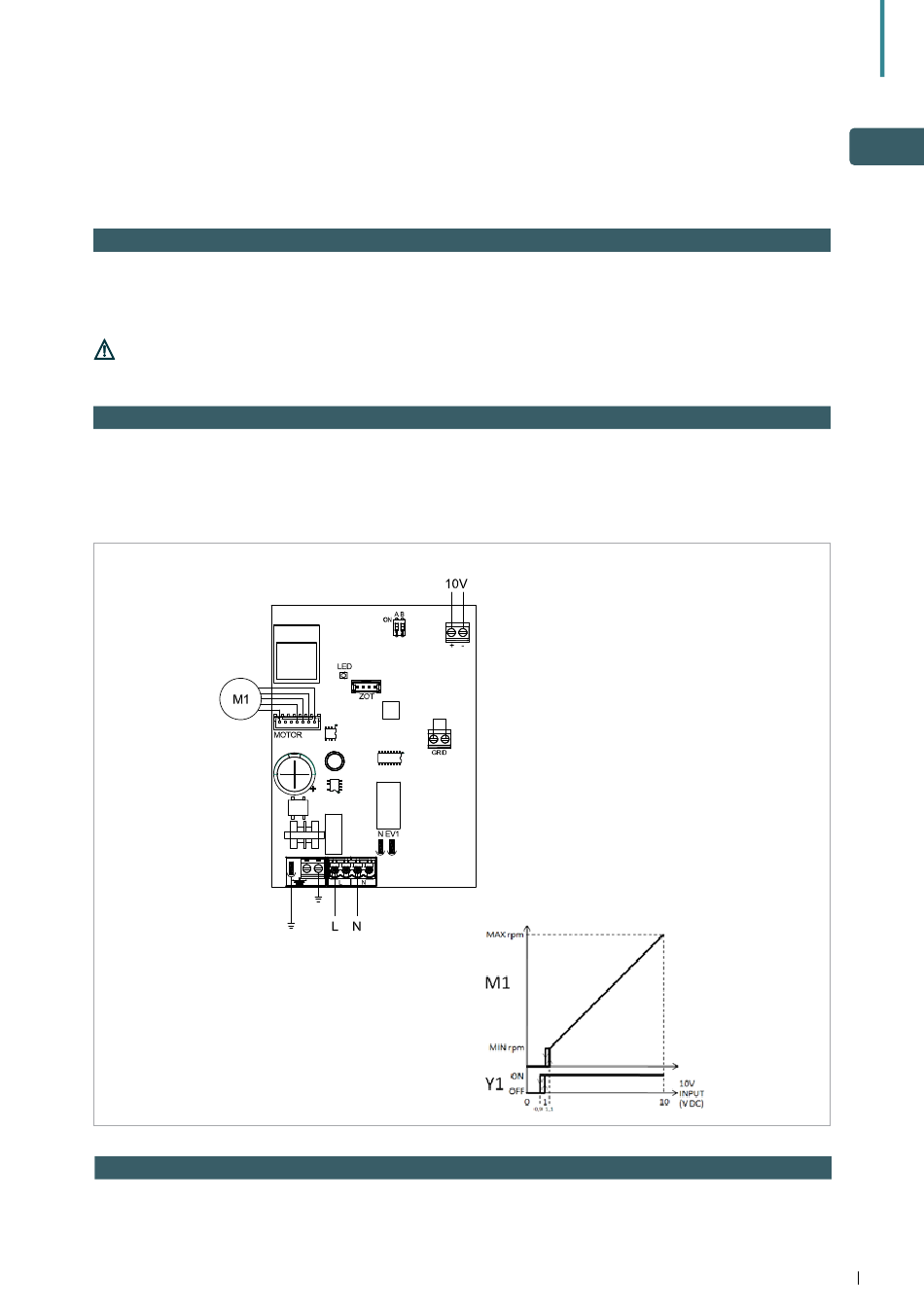

7.2 Anschlussplan mit Thermostaten/Signalen (0–10 V DC)
Elektrische Anschlüsse für geeigneten Thermostat:
L-N
Stromversorgung 230 V/50 Hz
10 V Geräteeingang 0–10 V
7.3 Lüfterdrehzahlregelung
Die Drehzahlkurve zeigt eine lineare Regelung vom
Minimalwert (400 U/min) bis zum Maximalwert
(1400 U/min) für Spannungswerte ≥ 1,1 V bis 10 V DC.
Die Ventilstellantriebe sollten von der externen
Steuerung aktiviert werden. Wenn das 0–10 V
verwendet wird, welches als Zubehör verfügbar ist, ist
ein Wassertemperatursensorebenfalls als Zubehör
erhältlich.
M1
Unabhängiger Eingang 25 kΩ
AUSGABEFUNKTION
Der Motor ist ausgeschaltet, wenn die Werte unter
1 V DC liegen.
DC-Wechselrichter-Lüftermotor
iVector S2
Montageanleitung
DE
33
iVector S2 • 01.11.2021
