Getriebe mit elektronischer Schnittstelle gibt (wie es in den Abschnitten 7.4 und 7.5 beschrieben wird). Im
Falle von Systemen mit zwei Antriebssystemen, die mit mechanischen Motoren und mechanischen Ge-
trieben ausgestattet sind, müssen zwei mechanische Stellglieder verwendet werden (Installationen, die
in den Abschnitten 7.1, 7.2 und 7.3 beschrieben werden). Ist dies der Fall, muss die Kommandostelle wie
in Abschnitt 4.2 beschrieben neu konfiguriert werden.
Wichtig 5:
Wenn die Trolling-Funktion durch Setzen des Schalters 2=OFF deaktiviert wird, ist das Trolling nicht akti-
vierbar (auf einer Kommandostelle, die den Befehl hat, hat das Drücken der Befehlstaste keine Wirkung:
das Verhalten entspricht dem einer Standardanlage).
8.2
Stellglied Konfiguration
Um das Stellglied zu konfigurieren, ist es notwendig:
• den Leitungsendwiderstand aktivieren oder deaktivieren
• die CANBus-Adresse definieren
Diese Operationen müssen der Position des Stellgliedes entsprechen, wie in den Plänen in Kapitel 7 beschrieben.

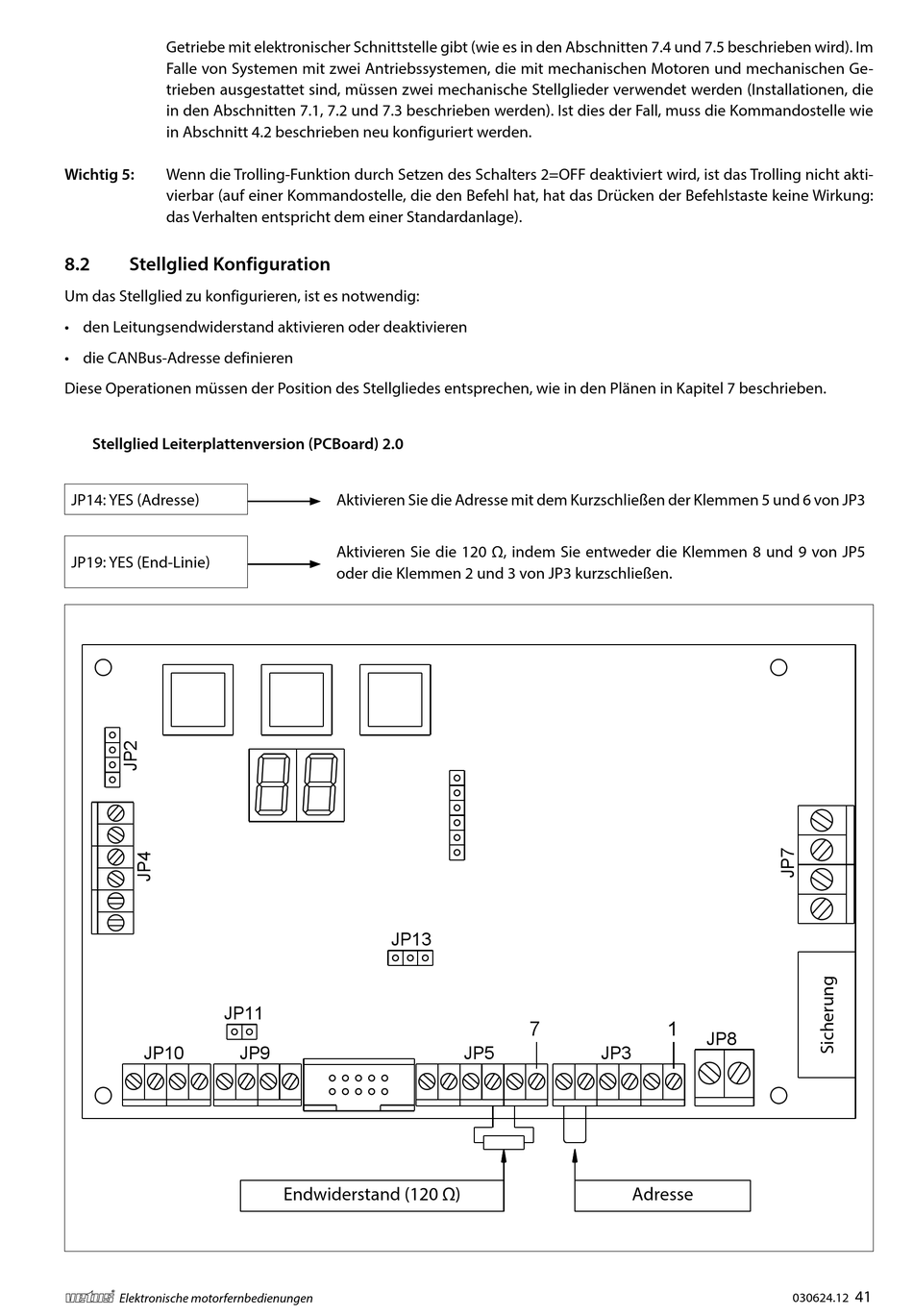

Stellglied Leiterplattenversion (PCBoard) 2.0
JP14: YES (Adresse)
JP19: YES (End-Linie)
JP11
JP10
vetus®
Elektronische motorfernbedienungen
Aktivieren Sie die Adresse mit dem Kurzschließen der Klemmen 5 und 6 von JP3
Aktivieren Sie die 120 Ω, indem Sie entweder die Klemmen 8 und 9 von JP5
oder die Klemmen 2 und 3 von JP3 kurzschließen.
JP13
JP9
Endwiderstand (120 )
7
JP5
JP3
Adresse
1
JP8
030624.12
41
