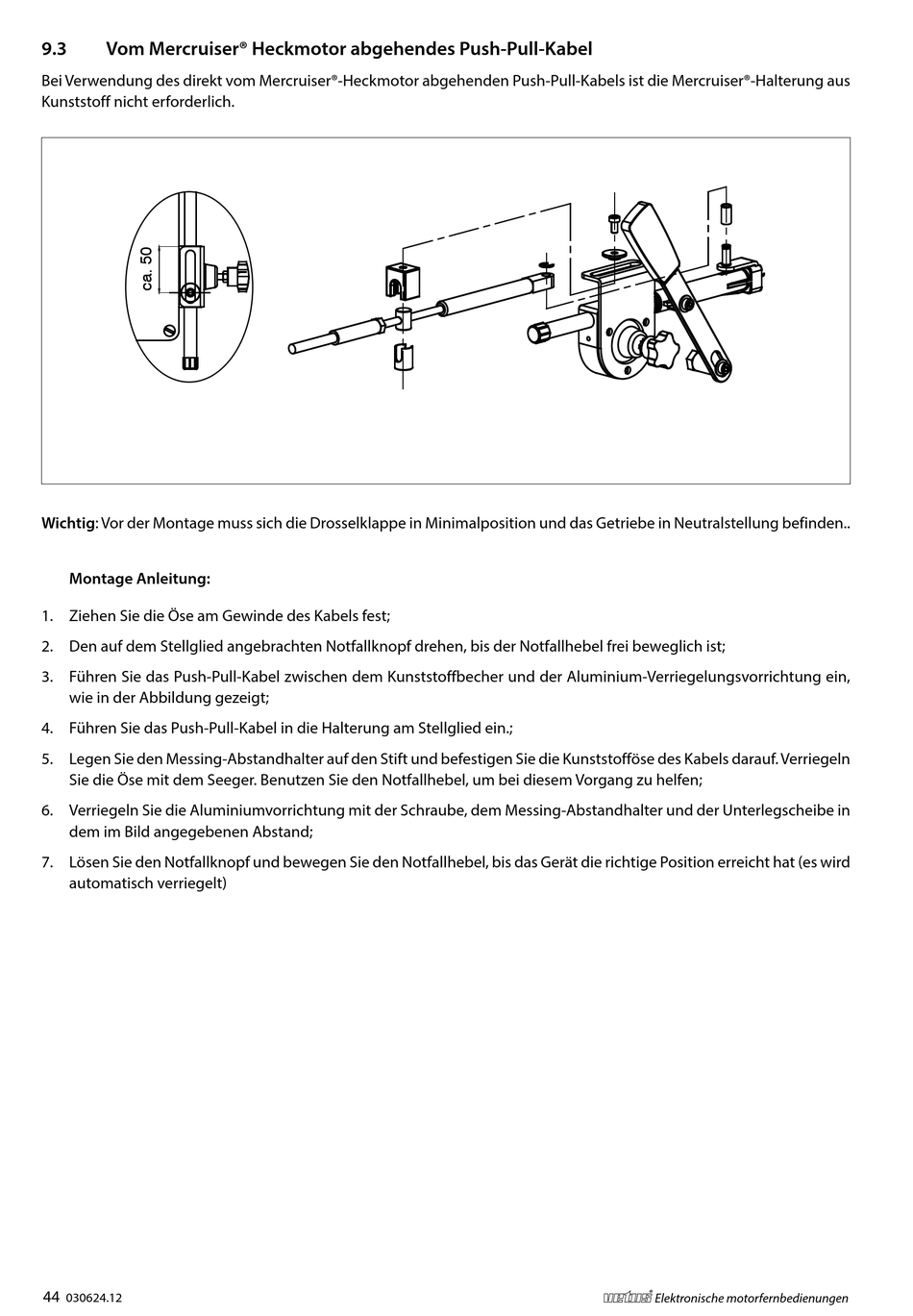

9.3
Vom Mercruiser® Heckmotor abgehendes Push-Pull-Kabel
Bei Verwendung des direkt vom Mercruiser®-Heckmotor abgehenden Push-Pull-Kabels ist die Mercruiser®-Halterung aus
Kunststoff nicht erforderlich.
Wichtig: Vor der Montage muss sich die Drosselklappe in Minimalposition und das Getriebe in Neutralstellung befinden..
Montage Anleitung:
1. Ziehen Sie die Öse am Gewinde des Kabels fest;
2. Den auf dem Stellglied angebrachten Notfallknopf drehen, bis der Notfallhebel frei beweglich ist;
3. Führen Sie das Push-Pull-Kabel zwischen dem Kunststoffbecher und der Aluminium-Verriegelungsvorrichtung ein,
wie in der Abbildung gezeigt;
4. Führen Sie das Push-Pull-Kabel in die Halterung am Stellglied ein.;
5. Legen Sie den Messing-Abstandhalter auf den Stift und befestigen Sie die Kunststofföse des Kabels darauf. Verriegeln
Sie die Öse mit dem Seeger. Benutzen Sie den Notfallhebel, um bei diesem Vorgang zu helfen;
6. Verriegeln Sie die Aluminiumvorrichtung mit der Schraube, dem Messing-Abstandhalter und der Unterlegscheibe in
dem im Bild angegebenen Abstand;
7. Lösen Sie den Notfallknopf und bewegen Sie den Notfallhebel, bis das Gerät die richtige Position erreicht hat (es wird
automatisch verriegelt)
