9

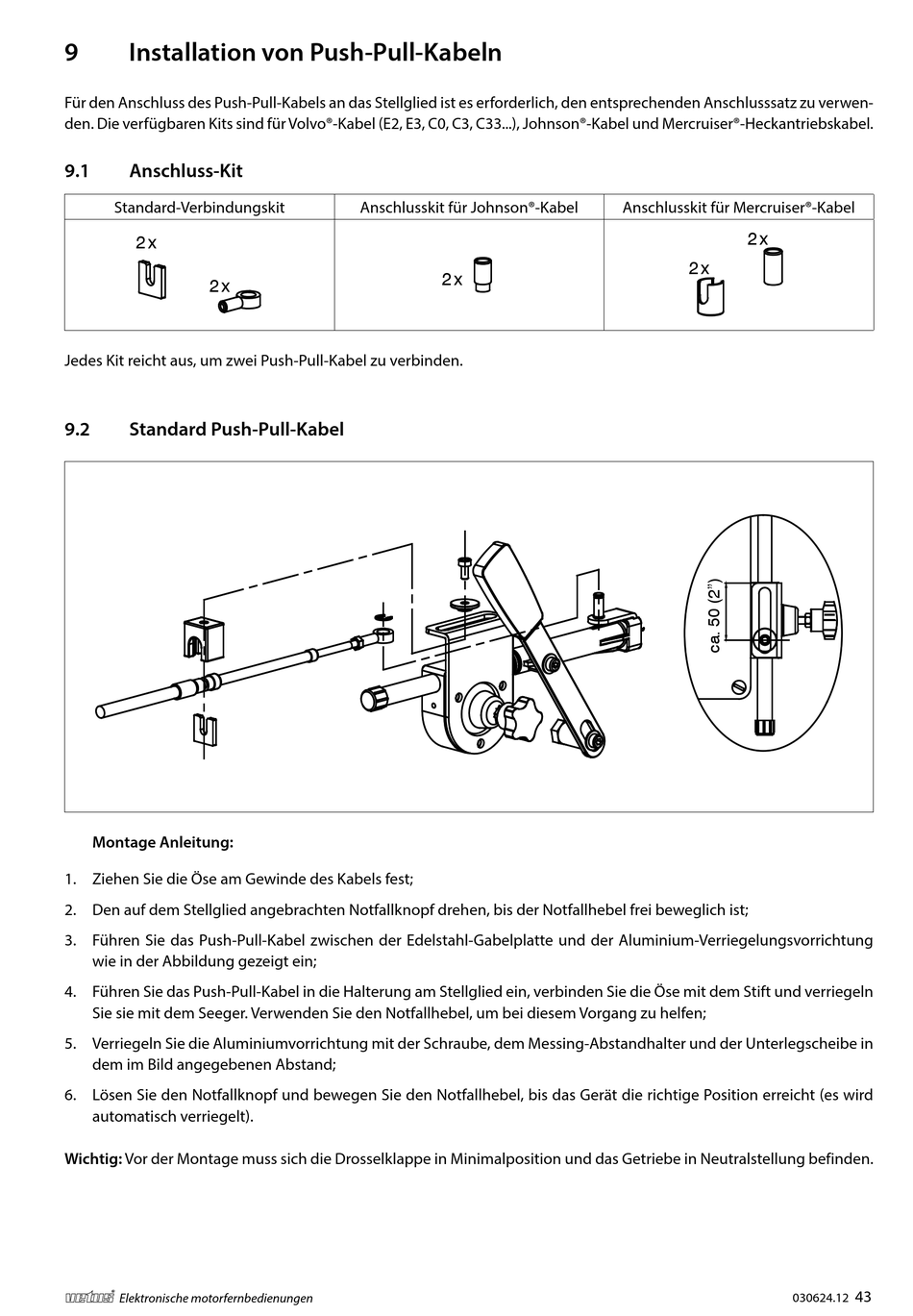

Installation von Push-Pull-Kabeln
Für den Anschluss des Push-Pull-Kabels an das Stellglied ist es erforderlich, den entsprechenden Anschlusssatz zu verwen-
den. Die verfügbaren Kits sind für Volvo®-Kabel (E2, E3, C0, C3, C33...), Johnson®-Kabel und Mercruiser®-Heckantriebskabel.
9.1
Anschluss-Kit
Standard-Verbindungskit
2x
2x
Jedes Kit reicht aus, um zwei Push-Pull-Kabel zu verbinden.
9.2
Standard Push-Pull-Kabel
Montage Anleitung:
1. Ziehen Sie die Öse am Gewinde des Kabels fest;
2. Den auf dem Stellglied angebrachten Notfallknopf drehen, bis der Notfallhebel frei beweglich ist;
3. Führen Sie das Push-Pull-Kabel zwischen der Edelstahl-Gabelplatte und der Aluminium-Verriegelungsvorrichtung
wie in der Abbildung gezeigt ein;
4. Führen Sie das Push-Pull-Kabel in die Halterung am Stellglied ein, verbinden Sie die Öse mit dem Stift und verriegeln
Sie sie mit dem Seeger. Verwenden Sie den Notfallhebel, um bei diesem Vorgang zu helfen;
5. Verriegeln Sie die Aluminiumvorrichtung mit der Schraube, dem Messing-Abstandhalter und der Unterlegscheibe in
dem im Bild angegebenen Abstand;
6. Lösen Sie den Notfallknopf und bewegen Sie den Notfallhebel, bis das Gerät die richtige Position erreicht (es wird
automatisch verriegelt).
Wichtig: Vor der Montage muss sich die Drosselklappe in Minimalposition und das Getriebe in Neutralstellung befinden.
vetus®
Elektronische motorfernbedienungen
Anschlusskit für Johnson®-Kabel
2x
Anschlusskit für Mercruiser®-Kabel
2x
2x
030624.12
43
