5

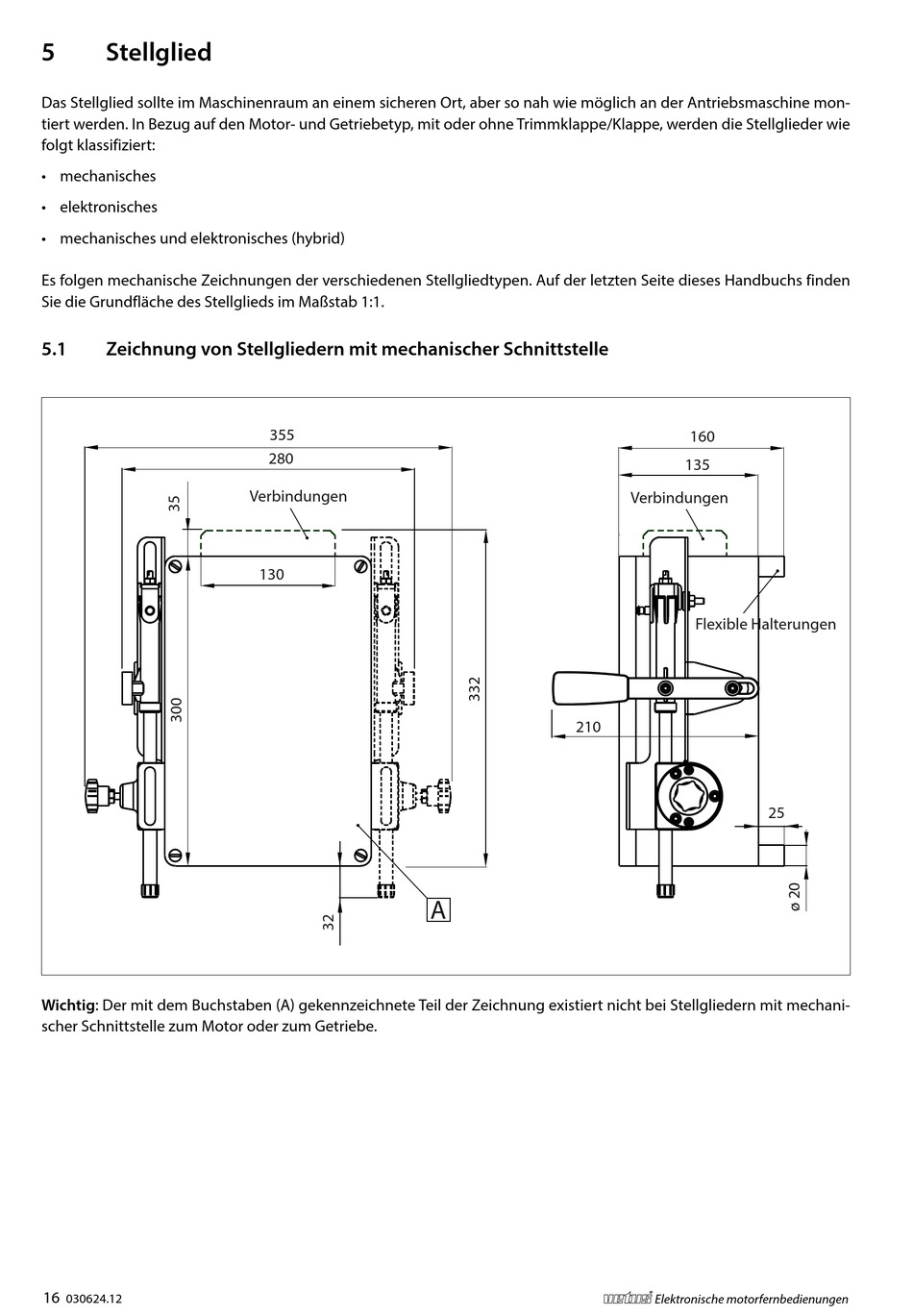

Stellglied
Das Stellglied sollte im Maschinenraum an einem sicheren Ort, aber so nah wie möglich an der Antriebsmaschine mon-
tiert werden. In Bezug auf den Motor- und Getriebetyp, mit oder ohne Trimmklappe/Klappe, werden die Stellglieder wie
folgt klassifiziert:
• mechanisches
• elektronisches
• mechanisches und elektronisches (hybrid)
Es folgen mechanische Zeichnungen der verschiedenen Stellgliedtypen. Auf der letzten Seite dieses Handbuchs finden
Sie die Grundfläche des Stellglieds im Maßstab 1:1.
5.1
Zeichnung von Stellgliedern mit mechanischer Schnittstelle
Wichtig: Der mit dem Buchstaben (A) gekennzeichnete Teil der Zeichnung existiert nicht bei Stellgliedern mit mechani-
scher Schnittstelle zum Motor oder zum Getriebe.
16
030624.12
355
280
Verbindungen
130
210
A
160
135
Verbindungen
Flexible Halterungen
25
