4
Kommandostelle
Die Kommandostellen werden als Geräte zur Steuerung von einem oder zwei Motoren, mit oder ohne Trimm-/Klappen-
befehl, klassifiziert. Bis zu drei Kommandostellen können in einer Anlage montiert werden. Je nach Anwendung ist es
sehr wichtig, die im unteren Teil der Kommandostelle vorhandenen Dip-Schalter einzustellen, wie in den Abschnitten 4.2
und 8.1 dieses Handbuchs beschrieben.

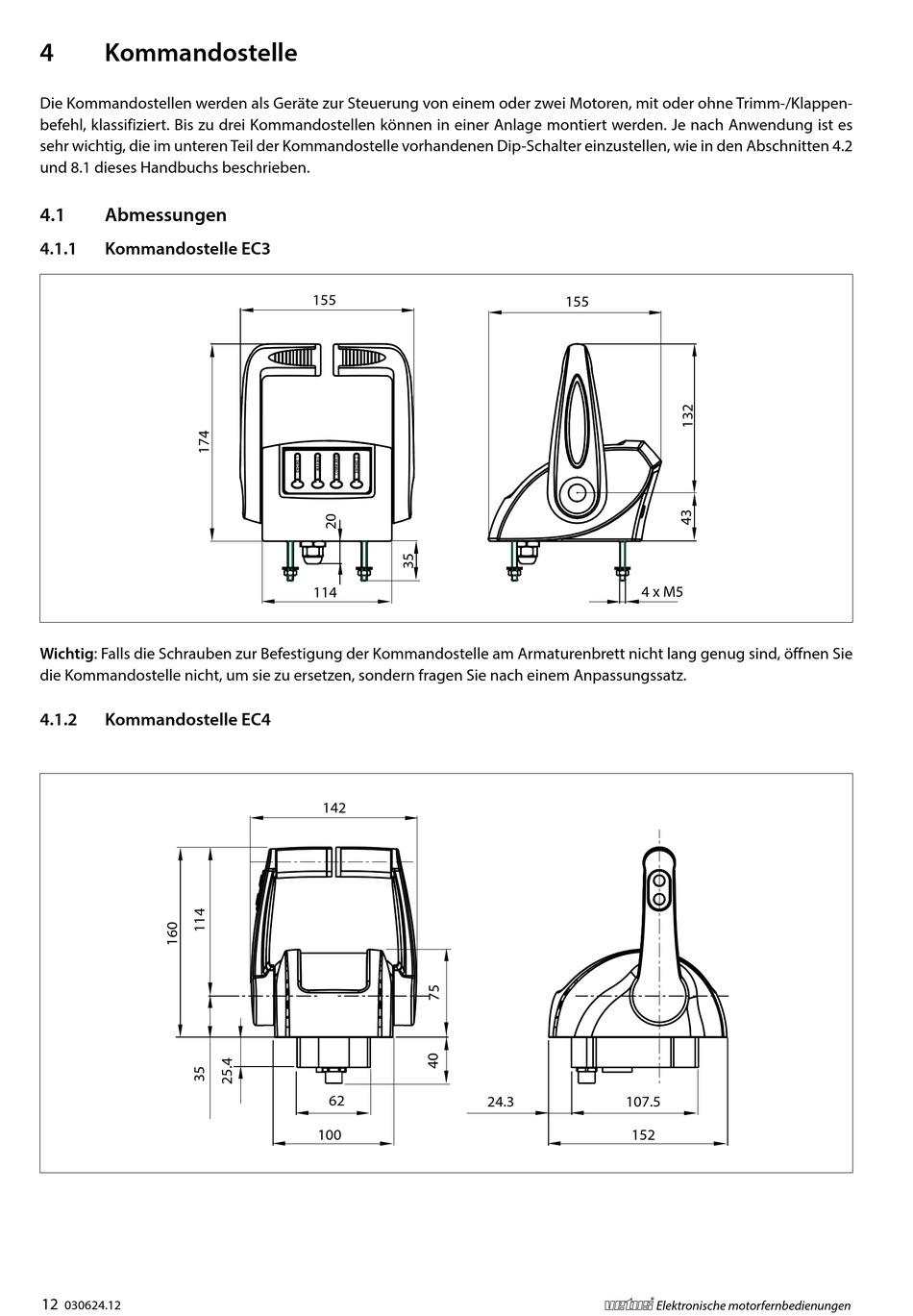

4.1
Abmessungen
4.1.1
Kommandostelle EC3
Wichtig: Falls die Schrauben zur Befestigung der Kommandostelle am Armaturenbrett nicht lang genug sind, öffnen Sie
die Kommandostelle nicht, um sie zu ersetzen, sondern fragen Sie nach einem Anpassungssatz.
4.1.2
Kommandostelle EC4
12
030624.12
155
114
142
62
100
155
4 x M5
24.3
107.5
152
vetus®
Elektronische motorfernbedienungen
