5.5

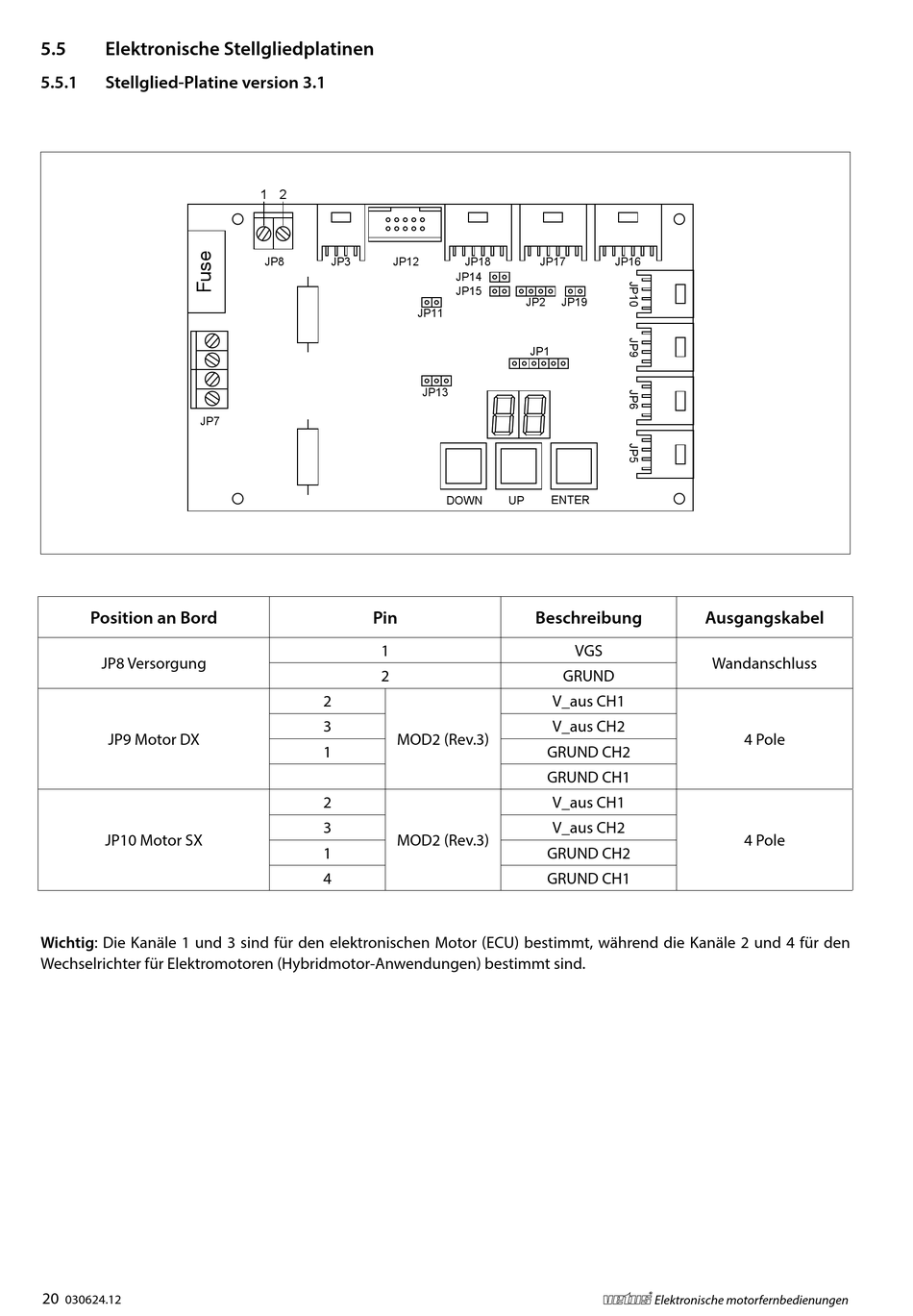

Elektronische Stellgliedplatinen

5.5.1

Stellglied-Platine version 3.1

JP7
Position an Bord
JP8 Versorgung
JP9 Motor DX
JP10 Motor SX
Wichtig: Die Kanäle 1 und 3 sind für den elektronischen Motor (ECU) bestimmt, während die Kanäle 2 und 4 für den
Wechselrichter für Elektromotoren (Hybridmotor-Anwendungen) bestimmt sind.
20
030624.12
1 2
JP8 JP3 JP12
JP11
JP13
Pin
1
2
2
3
MOD2 (Rev.3)
1
2
3
MOD2 (Rev.3)
1
4
JP18 JP17 JP16
JP14
JP15
JP2 JP19
JP1
DOWN UP ENTER

Beschreibung

VGS
GRUND
V_aus CH1
V_aus CH2
GRUND CH2
GRUND CH1
V_aus CH1
V_aus CH2
GRUND CH2
GRUND CH1
vetus®

Ausgangskabel

Wandanschluss
4 Pole
4 Pole
