Zubehör Und Optionen - Vetus EC3 Betriebs- Und Einbauanleitung

Elektronische motorfernbedienungen
Inhaltsverzeichnis

Werbung

6

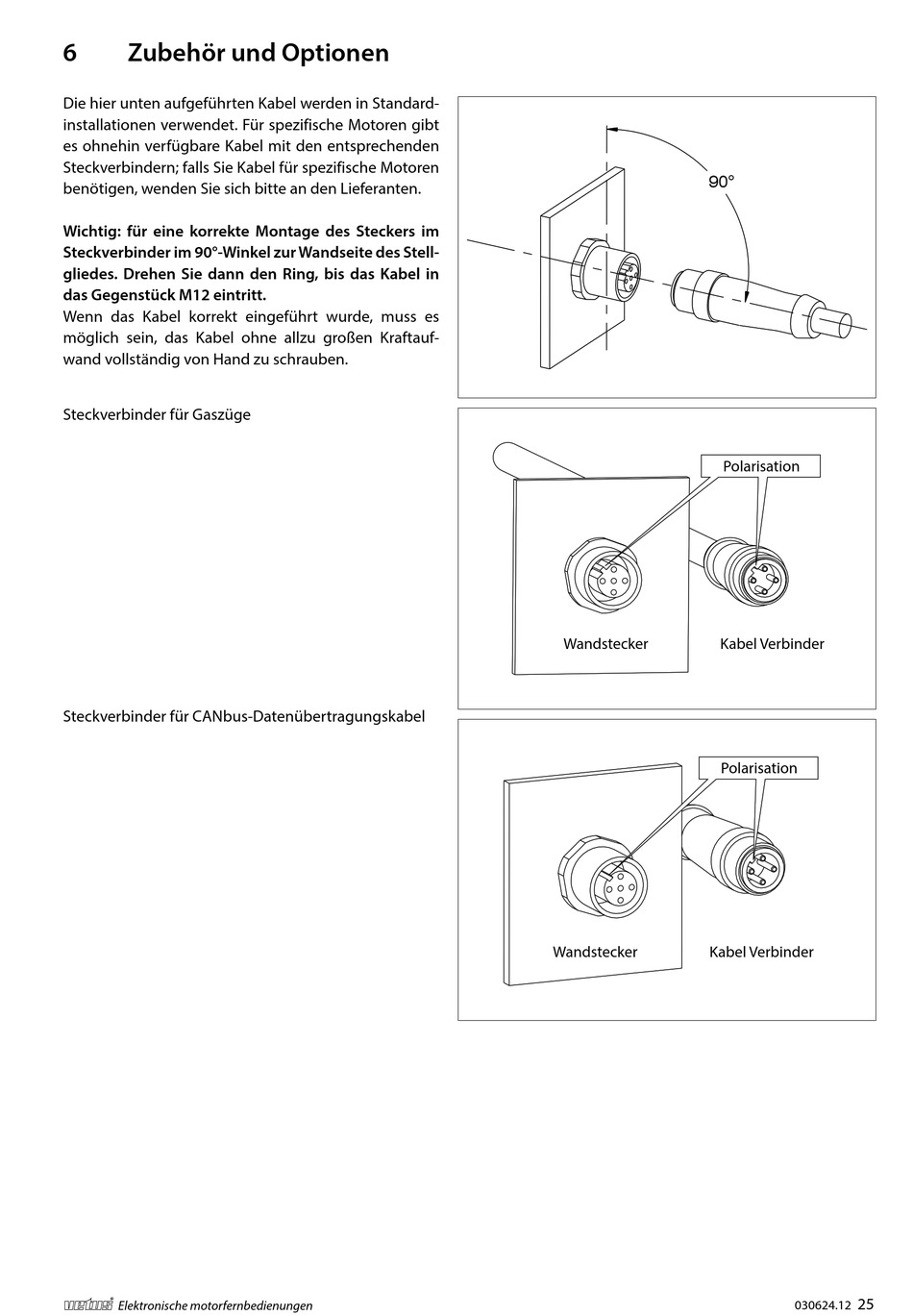

Zubehör und Optionen
Die hier unten aufgeführten Kabel werden in Standard-
installationen verwendet. Für spezifische Motoren gibt
es ohnehin verfügbare Kabel mit den entsprechenden
Steckverbindern; falls Sie Kabel für spezifische Motoren
benötigen, wenden Sie sich bitte an den Lieferanten.
Wichtig: für eine korrekte Montage des Steckers im
Steckverbinder im 90°-Winkel zur Wandseite des Stell-
gliedes. Drehen Sie dann den Ring, bis das Kabel in
das Gegenstück M12 eintritt.
Wenn das Kabel korrekt eingeführt wurde, muss es
möglich sein, das Kabel ohne allzu großen Kraftauf-
wand vollständig von Hand zu schrauben.
Steckverbinder für Gaszüge
Steckverbinder für CANbus-Datenübertragungskabel
vetus®
Elektronische motorfernbedienungen
90°
Polarisation
Wandstecker
Kabel Verbinder
Polarisation
Wandstecker
Kabel Verbinder
25
030624.12
