5.5.2

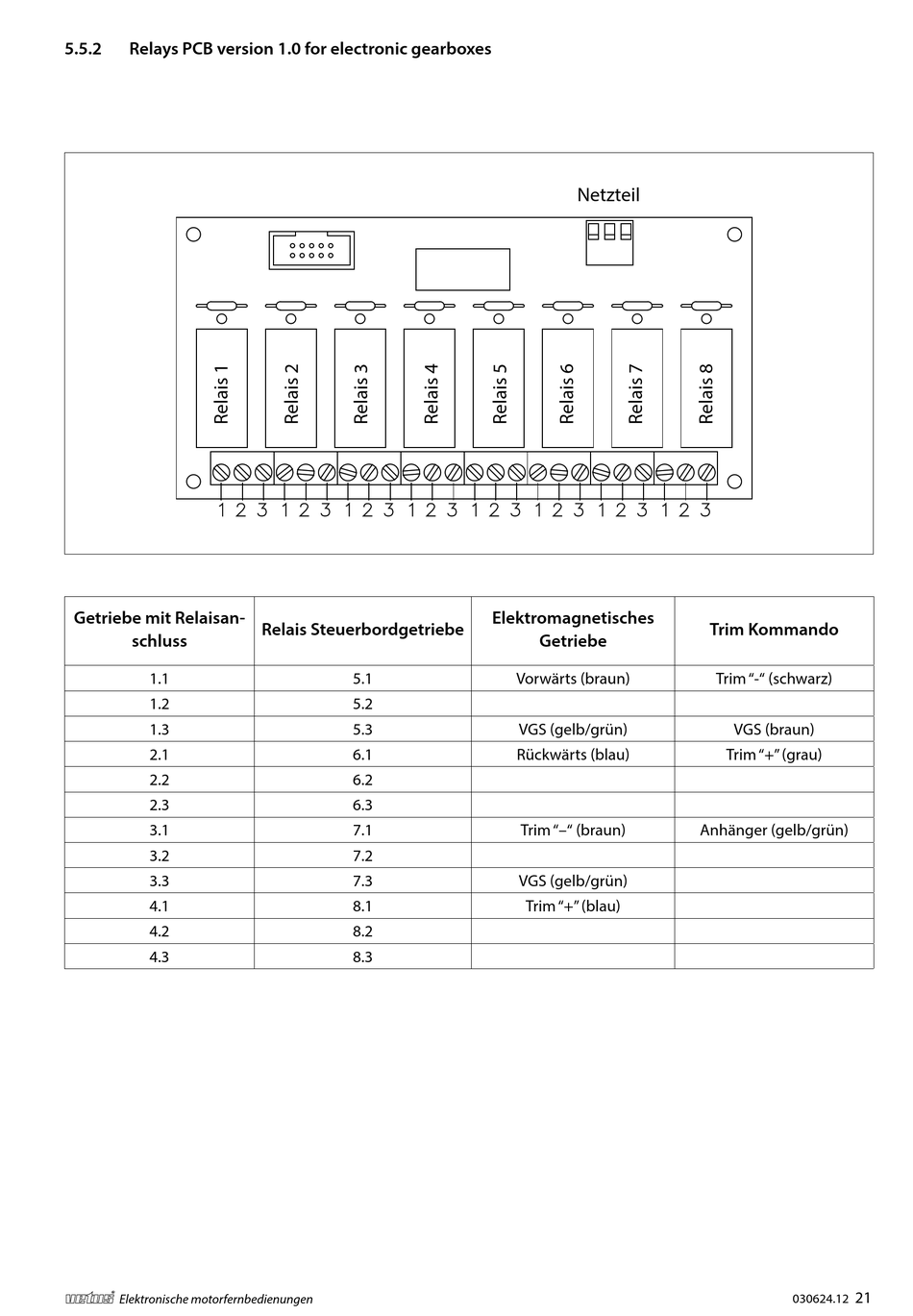

Relays PCB version 1.0 for electronic gearboxes

Getriebe mit Relaisan-
schluss
1.1
1.2
1.3
2.1
2.2
2.3
3.1
3.2
3.3
4.1
4.2
4.3
vetus® Elektronische motorfernbedienungen
Relais Steuerbordgetriebe
5.1
5.2
5.3
6.1
6.2
6.3
7.1
7.2
7.3
8.1
8.2
8.3
Netzteil
Elektromagnetisches
Getriebe
Vorwärts (braun)
VGS (gelb/grün)
Rückwärts (blau)
Trim "–" (braun)
VGS (gelb/grün)
Trim "+" (blau)
Trim Kommando
Trim "-" (schwarz)
VGS (braun)
Trim "+" (grau)
Anhänger (gelb/grün)
