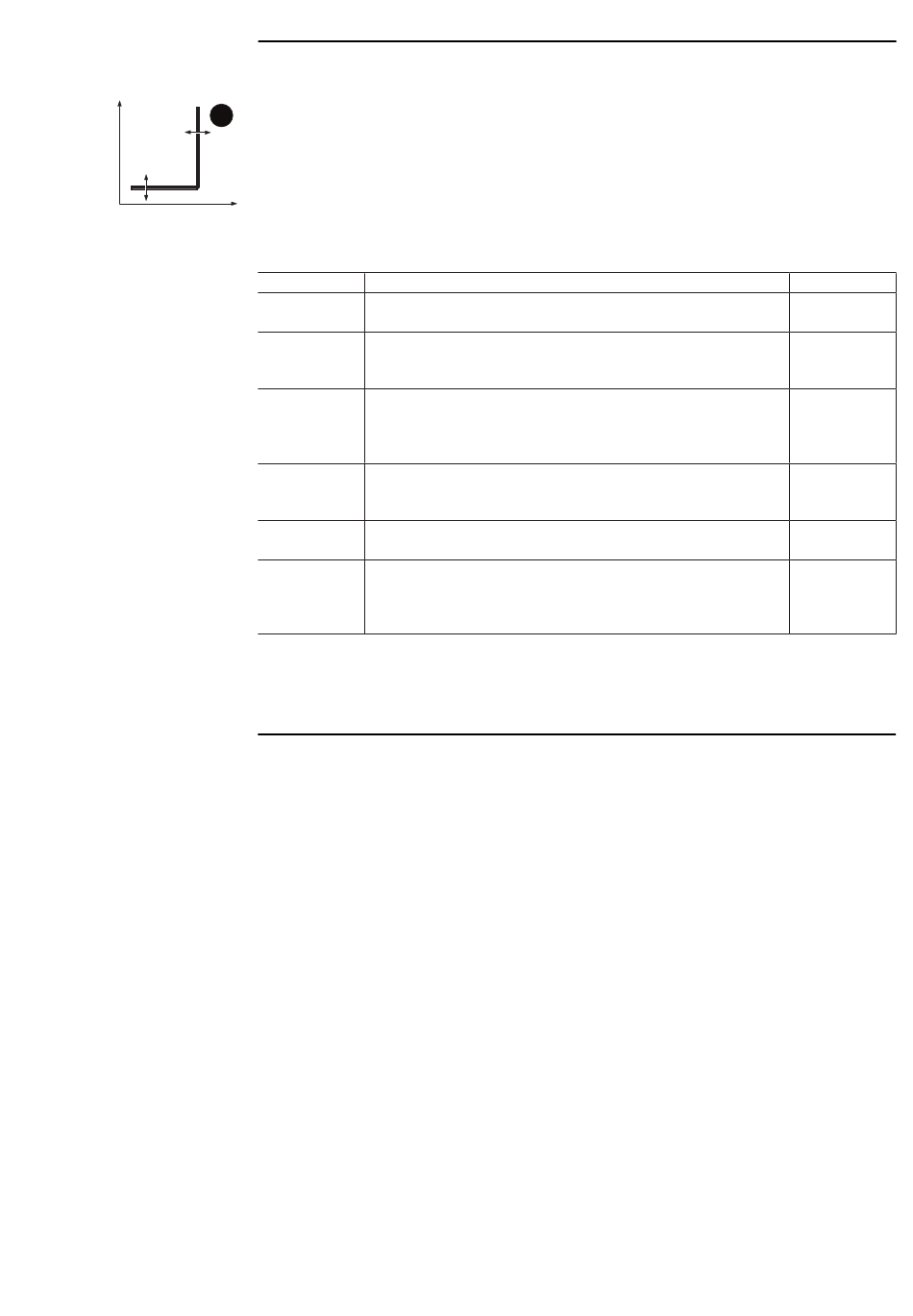

UP Schutz
t
P23
t23
95 | © 2021 ABB | 1SDH002129A1003 - ECN000204728
Funktion
Wenn eine oder mehrere der Wirkleistungen, die von der Einheit gelesen werden, für eine Zeitspanne über t23 unter die
Schwelle P23 abfallen, sendet der Schutz den TRIP-Befehl.
UP
Die Schutzfunktion ist auch für negative Wirkleistungen (umgekehrt) aktiv, ist aber von der Schutzfunktion RP
(Rückleistungsfunktion) unabhängig.
Der Schutz schaltet sich selbsttätig aus, wenn der Höchstwert der verketteten Spannung kleiner als 30 V ist.
Um die von allen Parametern abhängigen Auslösezeiten zum prüfen und zu simulieren, sei verwiesen auf:
P
• Übersichtstabelle der Schutzfunktionen mit den Betriebseigenschaften (Seite 113)
• Grafik mit der Auslösekennlinie (Seite 129)
Parameter
Parameter
Beschreibung
Aktiviert/deaktiviert die Schutzfunktion und die Verfügbarkeit der
Freigeben
Parameter im Menü
Aktiviert/deaktiviert das Senden des Ausschaltbefehls: Wenn nicht
Freigabe
freigegeben, werden der Alarm und die Überschreitung der Schutzzeit
auslösen
nur als Information gehandhabt
Legt den Wert fest, bei dem der Schutz aktiviert wird.
Der Wert wird sowohl als absoluter Wert (kW) wie auch als relativer
Schwelle P23
Wert (Sn) ausgedrückt und ist einstellbar im Bereich: 0,1 Sn - 1 Sn mit
Schritten von 0,001 Sn
Das ist die Eingriffszeit des Schutzes; der Wert wird in Sekunden
Zeit t23
ausgedrückt und ist einstellbar im Bereich: 0,5 s - 100 s, mit Schritten
von 0,5 s
Aktiviert/deaktiviert die Funktion und die Verfügbarkeit des
Start freigeben
Parameters Anlaufzeit im Menü.
Das ist die Zeit, in der die Schwelle ist deaktiviert ist und die ab der
Überschreitung der Aktivierungsschwelle berechnet wird.
Start Zeit
Der Wert wird in Sekunden ausgedrückt und ist in dem folgenden
Bereich einstellbar: 0,1 s - 30 s, mit Schritten von 0,01 s
Vorschriften, Beschränkungen und Zusatzfunktionen
Mit dem Service-Steckverbinder (über Ekip Connect) oder mit Kommunikation über den Systembus ist es auch möglich,
Zugriff zu den Sperrfunktionen zu erhalten. (Seite 106).
Schutzvorkehrungen | 4 - Generatorschutzfunktionen
ABB | ABB Ekip UP+
Default
OFF
OFF
1 Sn
1 s
OFF
0,1 s
