Messung
39 | © 2021 ABB | 1SDH002129A1003 - ECN000204728

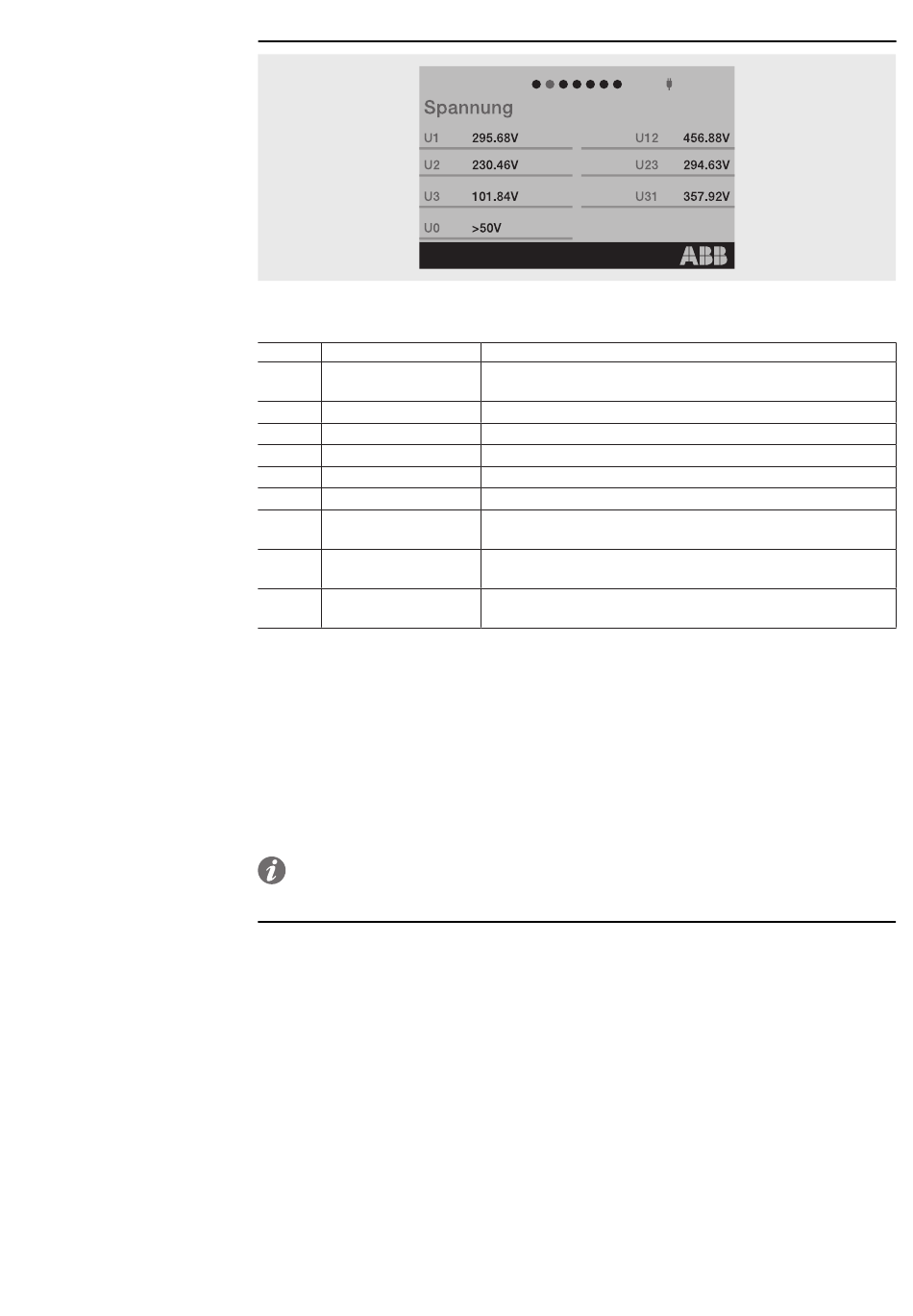

Abbildung 17
Die Seiten Messungen zeigen eine Liste von Messungen an, die in Echtzeit erfasst werden, wenn sie vom Modell Ekip
UP
vorgesehen sind, und zwar ausgedrückt als absoluter Wert:
+
Seite
Name
1
Strom
2
Spannung
3
Wirkleistung
4
Blindleistung
5
Scheinleistung
6
Energiezähler
7
Power Controller
8
Load shedding
9
Ekip Signalling 3T
Die Konfiguration von Ekip UP
bedingt einige Ausnahmen:
+
• Die Messung des Stroms Ne ist mit den Konfigurationen 4P und 3P + N verfügbar.
• Die Messwerte der Phasenspannungen sind mit der Konfiguration 4P und 3P + aktive Spannung
des externen Neutralleiters verfügbar
• Mit Konfiguration 3P sind die Seiten: Wirkleistung, Blindleistung und Scheinleistung durch die Seite
Leistungen ersetzt, auf denen die Messungen der Wirkleistung, Blindleistung und Scheinleistung
insgesamt stehen.
• Strom Ige/Rc mit aktiviertem externen Ringkernwandlers verfügbar
• Seite Power Controller mit aktiver Funktion Power Controller verfügbar
• Seite Lastabwurf mit aktiver Funktion Lastabwurf verfügbar
Für die Navigation zwischen den Seiten auf die Ränder des Displays drücken; zum Beenden die Taste HOME drücken.
ANM.: Jede Seite kann als Hauptseite eingestellt werden, wenn man die Taste HOME für
5 Sekunden gedrückt hält und die Meldung auf dem Display bestätigt.
Messung
Ströme: Phasenstrom, Erdschlussstrom, Externer Erdschlussstrom/
Rc
Spannungen: verkettet, Phasenspannung, Neutralleiterspannung
Phasen- und Gesamtwirkleistungen
Phasen- und Gesamtblindleistungen
Phasen- und Gesamtscheinleistungen
Wirkenergie, Blindenergie, Scheinenergie insgesamt
Übersicht der Messungen Power Controller, sofern vorhanden (Seite
144).
Übersicht der Messungen zum Lastabwurf, falls vorhanden (Seite
147).
Übersicht der Messungen der Module Ekip Signalling 3T , sofern
vorhanden (Seite 211).
Schnittstelle und Menü | 3 - Grafik-Seiten
