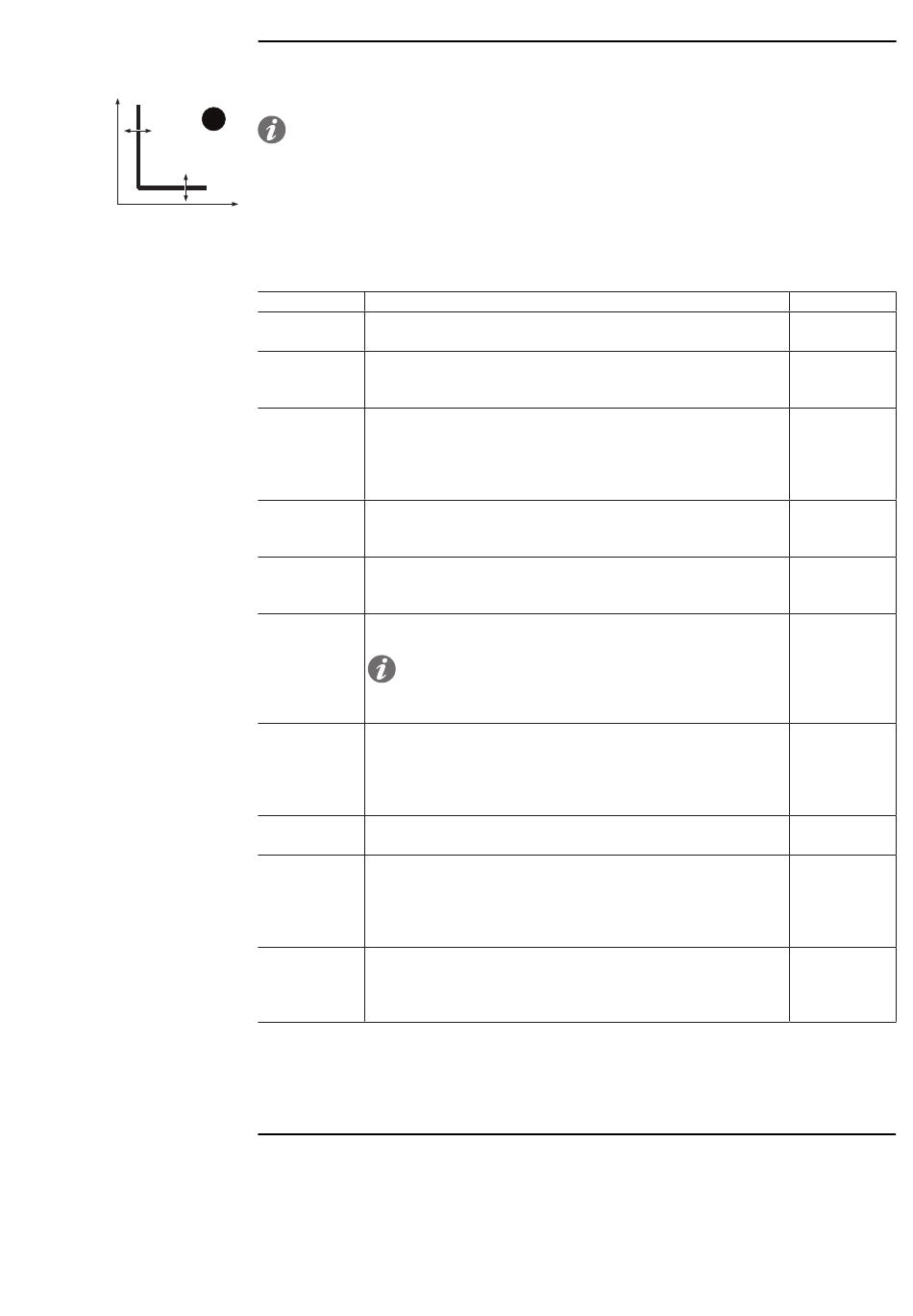

Schutz S2
t
I5
69 | © 2021 ABB | 1SDH002129A1003 - ECN000204728
Funktion
Der Schutz S2 funktioniert wie der Schutz S: Wenn der Strom einer oder mehrerer Phasen die Schwelle I5 für eine Zeit
über t5 überschreitet, aktiviert sich der Schutz und sendet den TRIP-Befehl.
S2
ANM.: Der Schutz S2 hat im Vergleich zum Schutz S nur eine Auslösekennlinie mit fester Zeit
und hat kein thermisches Gedächtnis
t5
Er ist unabhängig vom Schutz S und daher ist es möglich, die Schwellen und Funktionen der beiden Schutzfunktionen
zu programmieren, um unterschiedliche Anlagenlösungen auszunutzen (Beispiel: Meldung mit S und Ausschaltbefehl
mit S2 oder umgekehrt, oder S und S2 beide in Meldung oder in Auslösung).
I
Um die von allen Parametern abhängigen Auslösezeiten zum prüfen und zu simulieren, sei verwiesen auf:
• Übersichtstabelle der Schutzfunktionen mit den Berechnungsformeln (Seite 113)
• Grafik mit der Auslösekennlinie (Seite 119)
Parameter
Freigeben
Freigabe
auslösen
Schwelle I5
Zeit t5
Zeit t5
Zonen-
Selektivität
Selektiv-Zeit
Start freigeben
Start
Schwellenwert
Start Zeit
Vorschriften, Beschränkungen und Zusatzfunktionen
• Die Schwelle I5 muss größer als die Schwelle I1 sein (wenn der Schutz S2 aktiv ist)
• Mit dem Service-Steckverbinder (über Ekip Connect) oder mit Kommunikation vom Systembus ist
es auch möglich, Zugriff zu den Sperrfunktionen und zum Selektivitätstyp zu erhalten (Seite 106)
Beschreibung
Aktiviert/deaktiviert die Schutzfunktion und die Verfügbarkeit der
Parameter im Menü.
Aktiviert/deaktiviert die Zusendung des Ausschaltbefehls. Wenn nicht
freigegeben, werden der Alarm und die Überschreitung der Schutzzeit
nur als Information gehandhabt.
Legt den Wert fest, der den Schutz aktiviert und zur Berechnung der
Auslösezeit beiträgt.
Der Wert wird sowohl als absoluter Wert (A) wie auch als relativer
Wert (In) ausgedrückt und ist einstellbar im Bereich: 0,6 In - 10 In, mit
Schritten von 0,1 In
Das ist die Auslösezeit der Schutzfunktion.
Der Wert wird in Sekunden ausgedrückt und ist einstellbar im Bereich:
0,05 s - 0,4 s, mit Schritten von 0,01 s
Das ist die Auslösezeit der Schutzfunktion.
Der Wert wird in Sekunden ausgedrückt und ist einstellbar im Bereich:
0,05 s - 0,8 s, mit Schritten von 0,01 s
Aktiviert/deaktiviert die Funktion und die Verfügbarkeit der
Selektivitätszeit auf dem Display (Seite 104)
HINWEIS: Wenn mindestens zwei der Selektivitäten S, S2, I, 2I
und MCR aktiviert sind, werden Ein- und Ausgang mit der
OR-Funktion geteilt. Es reicht aus, dass sogar eine Selektivität
aktiviert wird, um Ein- und Ausgänge zu stimulieren
Das ist die Auslösezeit des Schutzes mit aktiver Funktion der
Zonenselektivität und nicht vorhandenem Selektivitätseingang (Seite
113)
Der Wert wird in Sekunden ausgedrückt und ist einstellbar im Bereich:
0,04 s - 0,2 s, mit Schritten von 0,01 s
Aktiviert/deaktiviert die Funktion und die Verfügbarkeit der
kombinierten Parameter auf dem Display (Seite 98)
Schutzschwelle, die nur während der Anlaufzeit gültig ist, in den
Bedingungen, in denen die Funktion aktiv ist (Seite 98)
Der Wert wird sowohl als absoluter Wert (A) wie auch als relativer
Wert (In) ausgedrückt und ist einstellbar im Bereich: 0,6 In - 10 In, mit
Schritten von 0,1 In
Das ist die Zeit, in der die Anlaufschwelle aktiv ist, die ab der
Überschreitung der Aktivierungsschwelle berechnet wird (Seite 98)
Der Wert wird in Sekunden ausgedrückt und ist einstellbar im Bereich:
0,1 s - 30 s, mit Schritten von 0,01 s
Schutzvorkehrungen | 2 - Standard-Schutzfunktionen
ABB | ABB Ekip UP+
Default
OFF
ON
3 In
0,05 s
0,05 s
OFF
0,04 s
OFF
3 In
0,1 s
