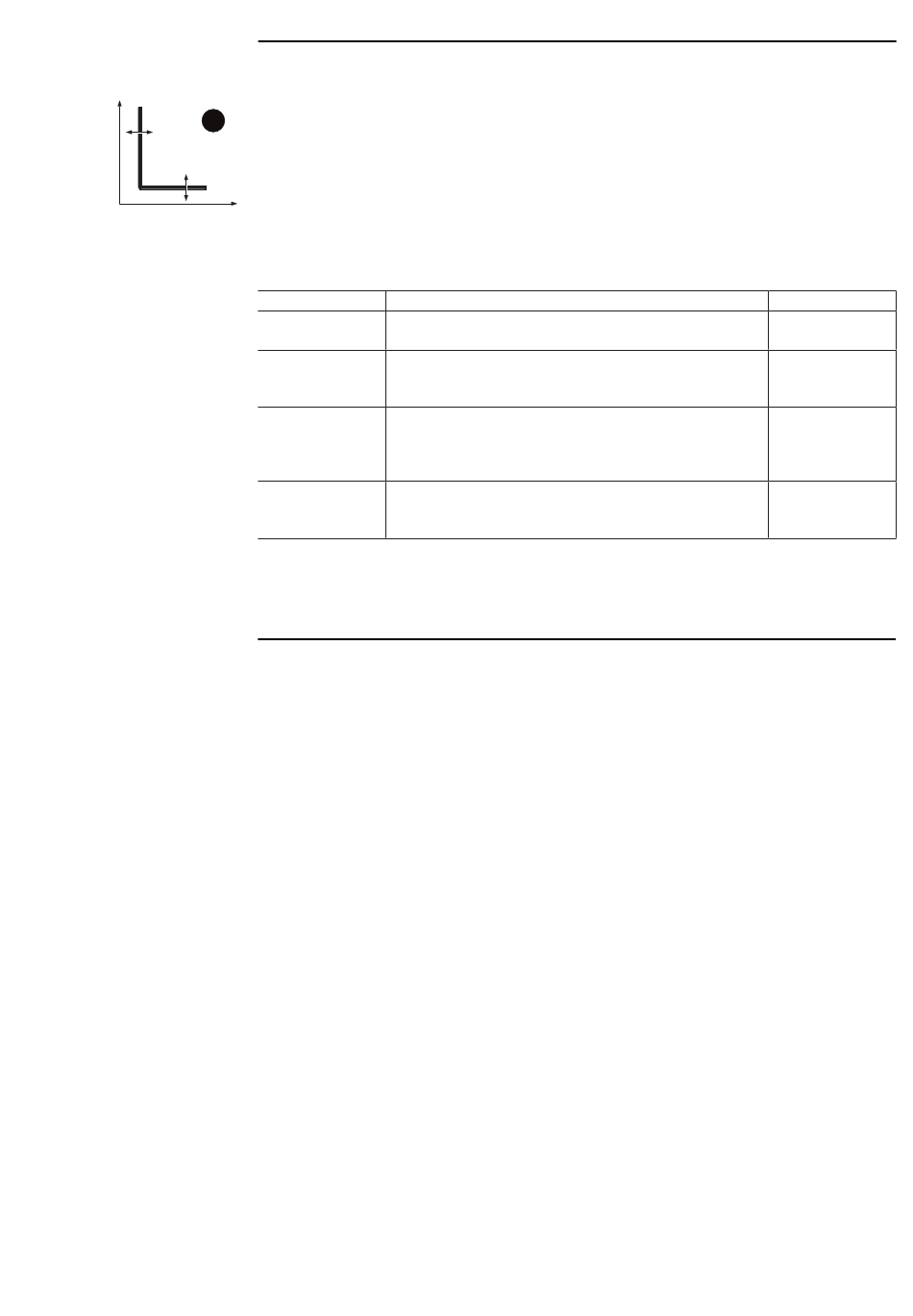

OF2 Schutzfunktion
t
f18
86 | © 2021 ABB | 1SDH002129A1003 - ECN000204728
Funktion
Der Schutz OF2 funktioniert wie der Schutz OF: Wenn die Netzfrequenz, die von der Einheit gelesen wird, für eine
Zeitspanne über t18 die Schwelle f18 überschreitet, sendet der Schutz den TRIP-Befehl.
OF2
Er ist unabhängig vom Schutz OF und daher ist es möglich, die Schwellen und Funktionen der beiden Schutzfunktionen
zu programmieren, um unterschiedliche Anlagenlösungen auszunutzen (Beispiel: Meldung mit OF und Ausschaltbefehl
mit OF2 oder umgekehrt beide in Meldung oder in Auslösung).
t18
Der Schutz schaltet sich selbsttätig aus, wenn der Höchstwert der verketteten Spannung kleiner als 30 V ist.
Um die von allen Parametern abhängigen Auslösezeiten zum prüfen und zu simulieren, sei verwiesen auf:
f
• Übersichtstabelle der Schutzfunktionen mit den Betriebseigenschaften (Seite 113)
• Grafik mit der Auslösekennlinie (Seite 126)
Parameter
Parameter
Freigeben
Freigabe auslösen
Schwelle f18
Zeit t18
Vorschriften, Beschränkungen und Zusatzfunktionen
Mit dem Service-Steckverbinder (über Ekip Connect) oder mit Kommunikation über den Systembus ist es auch möglich,
Zugriff zu den Sperrfunktionen zu erhalten. (Seite 106).
Beschreibung
Aktiviert/deaktiviert die Schutzfunktion und die Verfügbarkeit
der Parameter im Menü
Aktiviert/deaktiviert das Senden des Ausschaltbefehls: Wenn
nicht freigegeben, werden der Alarm und die Überschreitung
der Schutzzeit nur als Information gehandhabt
Legt den Wert fest, bei dem der Schutz aktiviert wird.
Der Wert wird sowohl als absoluter Wert (Hertz) wie auch als
relativer Wert (Fn) ausgedrückt und ist einstellbar im Bereich: 1
Fn - 1,1 Fn mit Schritten von 0,001 Fn
Das ist die Auslösezeit der Schutzfunktion; der Wert wird in
Sekunden ausgedrückt und ist einstellbar im Bereich: 0,06 s -
300 s, mit Schritten von 0,01 s
Schutzvorkehrungen | 2 - Standard-Schutzfunktionen
ABB | ABB Ekip UP+
Default
OFF
OFF
1,1 Fn
3 s
