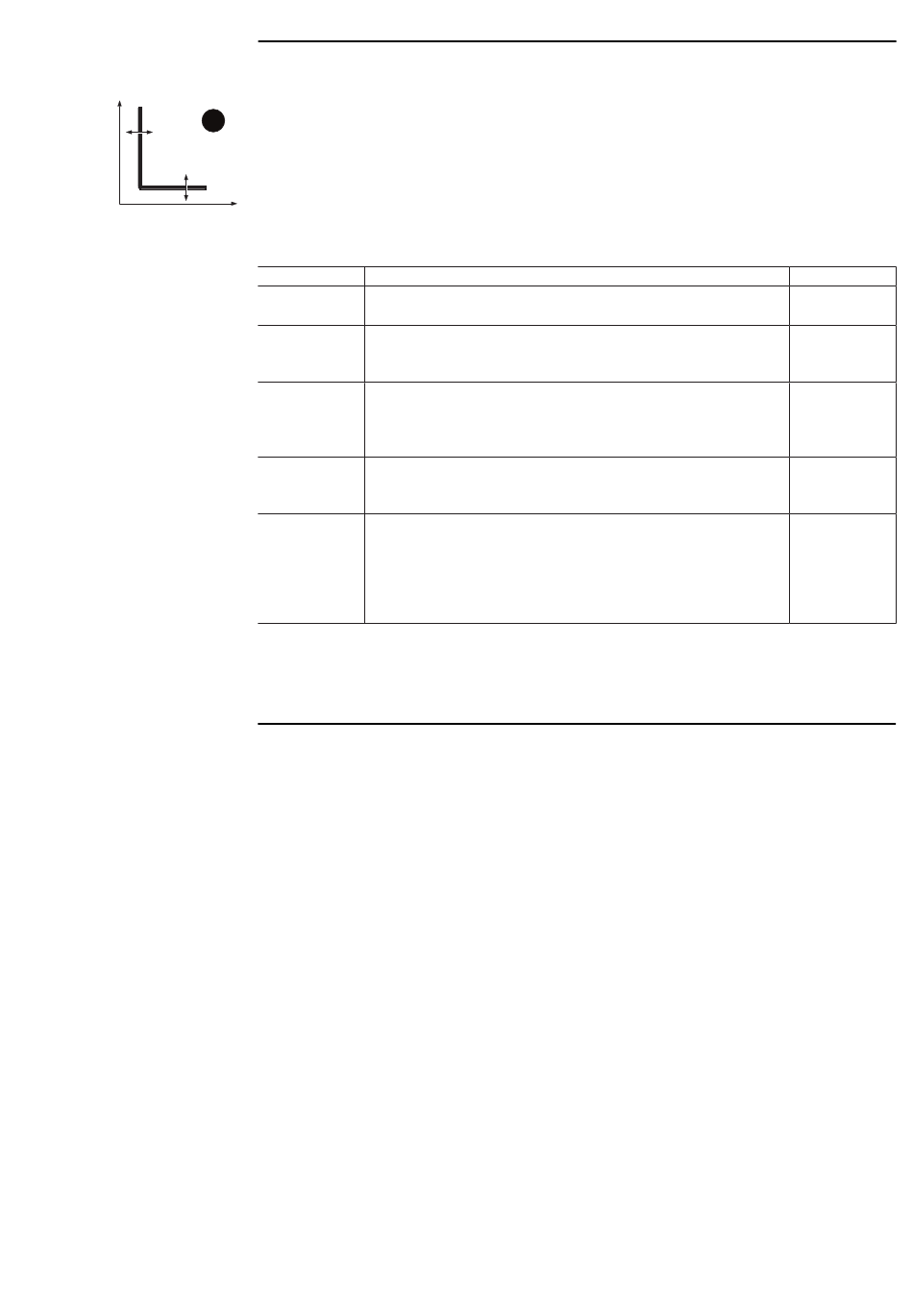

RV Schutz
t
U22
83 | © 2021 ABB | 1SDH002129A1003 - ECN000204728
Funktion
Der Schutz aktiviert sich bei einem Isolationsausfall (Prüfung der Restspannung U0). Wenn die Spannung die Schwelle
U22 für eine Zeit über t2 überschreitet, sendet die Schutzfunktion den TRIP-Befehl.
RV
Der Schutz ist in den Konfigurationen 3P und 3P + N verfügbar, indem das Vorhandensein der Neutralleiterspannung
auf dem Modul Ekip Measuring aktiviert wird oder, bei Vorhandensein von Ekip Synchrocheck , in der externen V0-
Konfiguration (Seite 153).
t22
Um die von allen Parametern abhängigen Auslösezeiten zum prüfen und zu simulieren, sei verwiesen auf:
• Übersichtstabelle der Schutzfunktionen mit den Betriebseigenschaften (Seite 113)
V
• Grafik mit der Auslösekennlinie (Seite 125)
Parameter
Parameter
Freigeben
Freigabe
auslösen
Schwelle U22
Zeit t22
Zeit
zurücksetzen
Vorschriften, Beschränkungen und Zusatzfunktionen
Mit dem Service-Steckverbinder (über Ekip Connect) oder mit Kommunikation über den Systembus ist es auch möglich,
Zugriff zu den Sperrfunktionen zu erhalten. (Seite 106).
Beschreibung
Aktiviert/deaktiviert die Schutzfunktion und die Verfügbarkeit der
Parameter im Menü
Aktiviert/deaktiviert das Senden des Ausschaltbefehls: Wenn nicht
freigegeben, werden der Alarm und die Überschreitung der Schutzzeit
nur als Information gehandhabt
Legt den Wert fest, bei dem der Schutz aktiviert wird.
Der Wert wird sowohl als absoluter Wert (V) wie auch als relativer Wert
(Un) ausgedrückt und ist einstellbar im Bereich: 0,05 Un - 0,5 Un mit
Schritten von 0,001 Un
Das ist die Eingriffszeit der Schutzfunktion; der Wert wird in Sekunden
ausgedrückt und ist in dem folgenden Bereich einstellbar: 0,05 s - 120
s, mit Schritten von 0,01 s
Das ist die Verharrenszeit des Alarms, nachdem die Schutzfunktion
den Alarmzustand verlassen hat; es kann nützlich sein, um
die Verzögerung auch beim Vorliegen von vorübergehenden
Deaktivierungen der Schutzfunktion beizubehalten.
Der Wert wird in Sekunden ausgedrückt und ist einstellbar im Bereich:
0 s - 0,2 s, mit Schritten von 0,02 s
Schutzvorkehrungen | 2 - Standard-Schutzfunktionen
ABB | ABB Ekip UP+
Default
OFF
OFF
0,15 Un
15 s
0 s
