EU-293 Bedienungsanleitung
1
12
11
10

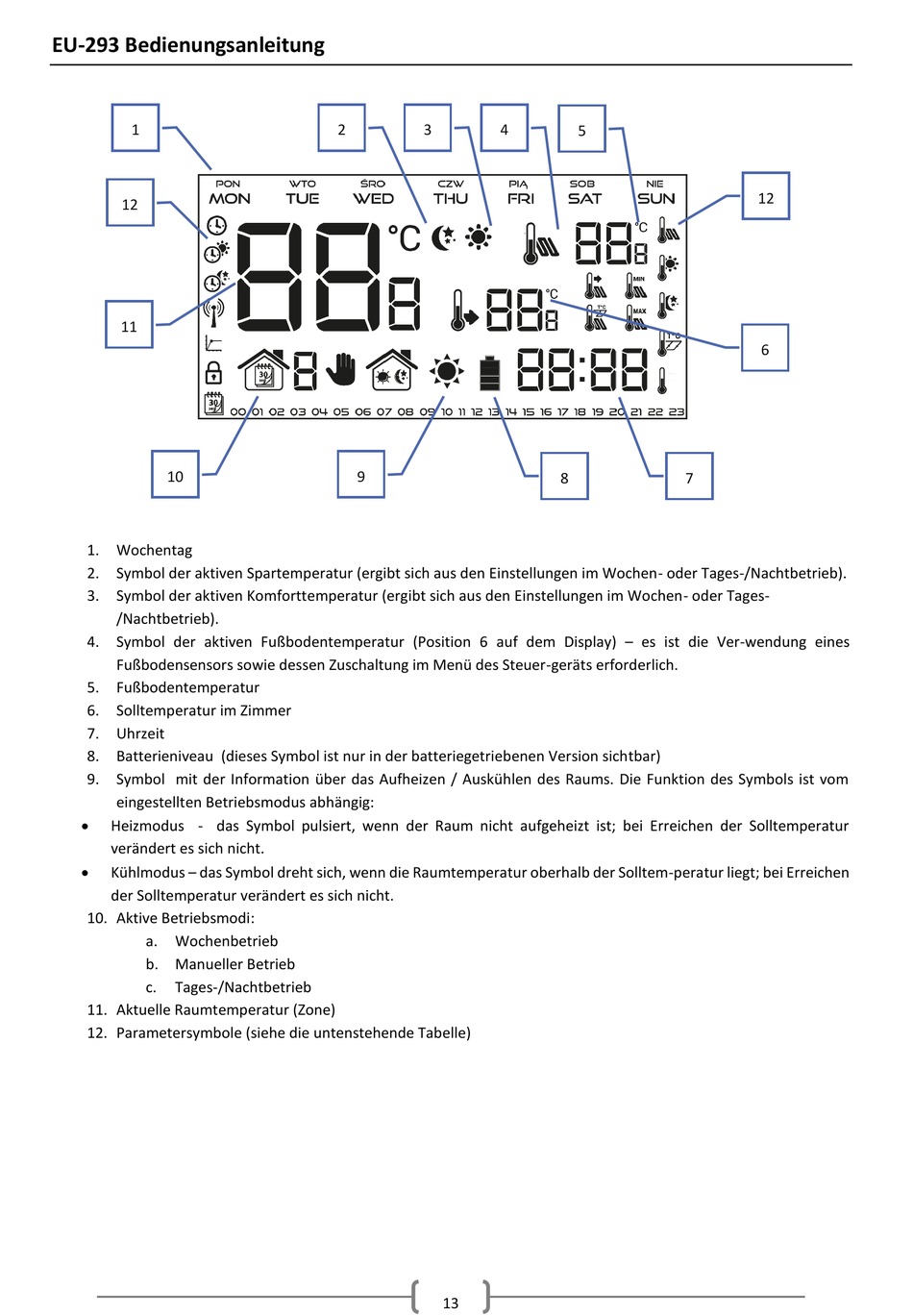

1. Wochentag
2. Symbol der aktiven Spartemperatur (ergibt sich aus den Einstellungen im Wochen- oder Tages-/Nachtbetrieb).
3. Symbol der aktiven Komforttemperatur (ergibt sich aus den Einstellungen im Wochen- oder Tages-
/Nachtbetrieb).
4. Symbol der aktiven Fußbodentemperatur (Position 6 auf dem Display) – es ist die Ver-wendung eines
Fußbodensensors sowie dessen Zuschaltung im Menü des Steuer-geräts erforderlich.
5. Fußbodentemperatur
6. Solltemperatur im Zimmer
7. Uhrzeit
8. Batterieniveau (dieses Symbol ist nur in der batteriegetriebenen Version sichtbar)
9. Symbol mit der Information über das Aufheizen / Auskühlen des Raums. Die Funktion des Symbols ist vom
eingestellten Betriebsmodus abhängig:
Heizmodus - das Symbol pulsiert, wenn der Raum nicht aufgeheizt ist; bei Erreichen der Solltemperatur
verändert es sich nicht.
Kühlmodus – das Symbol dreht sich, wenn die Raumtemperatur oberhalb der Solltem-peratur liegt; bei Erreichen
der Solltemperatur verändert es sich nicht.
10. Aktive Betriebsmodi:
a.
Wochenbetrieb
b. Manueller Betrieb
c.
Tages-/Nachtbetrieb
11. Aktuelle Raumtemperatur (Zone)
12. Parametersymbole (siehe die untenstehende Tabelle)
2
3
4
9
13
5
8
7
12
6
