1)
entnehmen Sie die ä uß ere Verbindungsbaugruppe und die Auspuffrohrbaugruppe und entfernen Sie die
Plastikbeutel;
2)

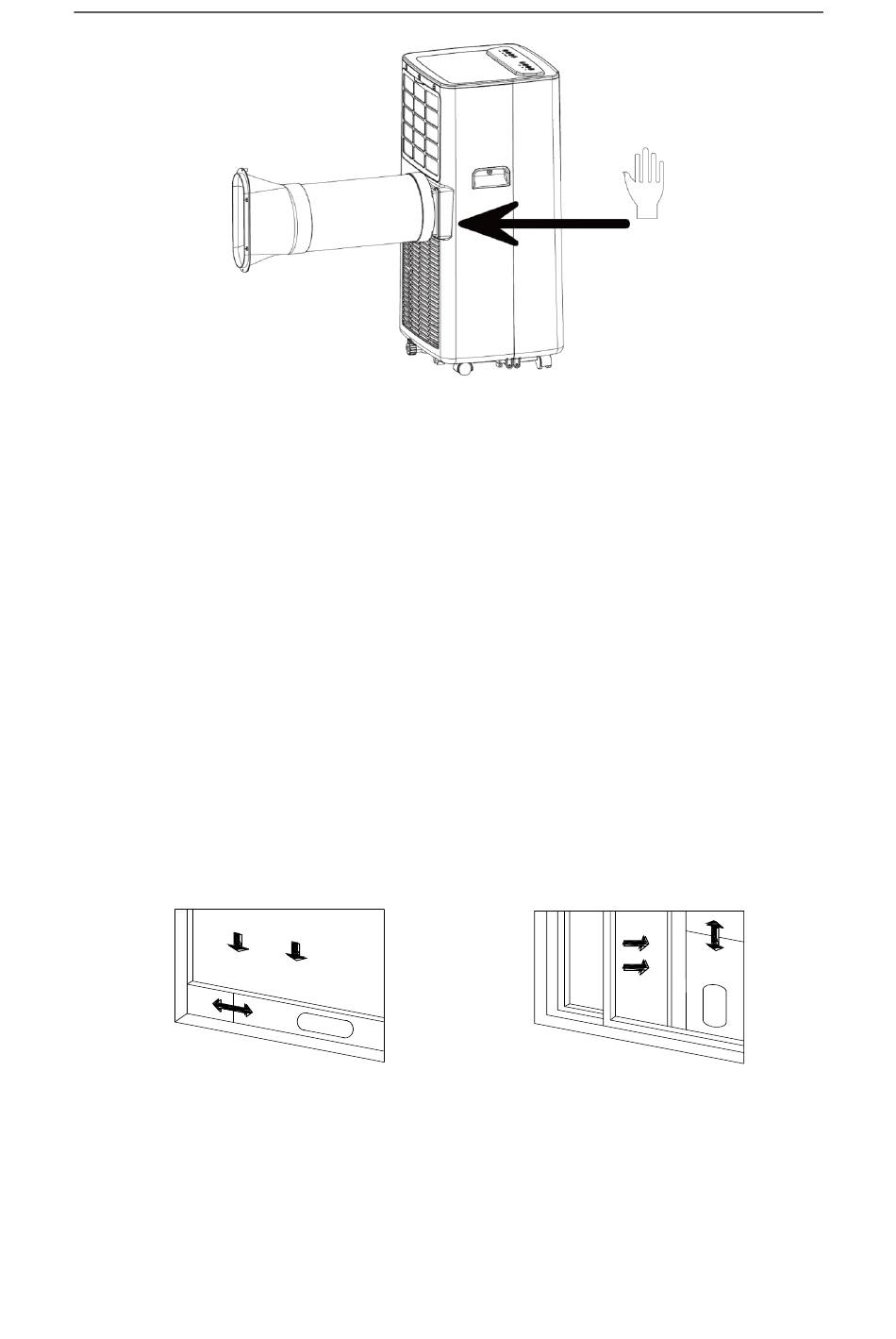

Fü hren Sie die Wä rmerohr-Baugruppe (das Ende der Auslassverbindung) in den Entlü ftungsschlitz der
Rü ckwand ein (nach links schieben) und schließ en Sie die Baugruppe ab (wie in Abbildung 1 dargestellt).
1.2
Der Einbau von Komponenten der Fensterdichtungsplatte
1)
Öffnen Sie das Fenster halbwegs und montieren Sie die Fensterdichtungsplattenbaugruppe am Fenster (wie
in Abb.2 und Abb.3 dargestellt). Komponenten kö nnen in horizontaler und vertikaler Richtung montiert
werden.
2)
Ziehen Sie verschiedene Komponenten der Fensterdichtungsplattenbaugruppe auf, stellen Sie deren
Öffnungsabstand so ein, dass beide Enden der Baugruppe den Fensterrahmen berü hren, und befestigen Sie
die verschiedenen Komponenten der Baugruppe. 1.2 Installieren Sie die Fensterdichtungsplattenbaugruppe
Anmerkungen:
1)
Das flache Ende der Auspuffrohrverbindungen muss eingerastet werden.
2)
Das Rohr darf weder verformt sein noch eine wesentliche Drehung (mehr als 45° ) aufweisen. Halten Sie die
Belü ftung des Abluftrohrs frei von Hindernissen und Verstopfungen.
Abbildung 2
1.3 Installieren Sie das Gehäuse
1)
Bewegen Sie das Gerä t mit installiertem Wä rmerohr und Armaturen vor das Fenster. Der Abstand zwischen
dem Gehä use und Wä nden oder anderen Objekten muss mindestens 50 cm betragen (wie in Abb.4
dargestellt).
DRÜCKEN
Abbildung 1
9
Abbildung 3
