VIM3*-IO-*-Schwingungssensoren
Prozessdatenstruktur
7.2
Parametrierung eines Anlagen-Wartungszyklus
Sie können einen Anlagen-Wartungszyklus parametrieren indem Sie zu den Messgrößen der
zyklischen Prozessdaten entsprechende Schwellenwerte definieren, die überwacht werden.
Die Schwellenwerte sind unabhängig von den Schaltpunkten SSCx aus den Prozessdaten.
Beispielsweise kann ein Anlagen-Wartungszyklus anhand der Überschreitung von Schwellen-
werten der Schwinggeschwindigkeit vRMS definiert werden.

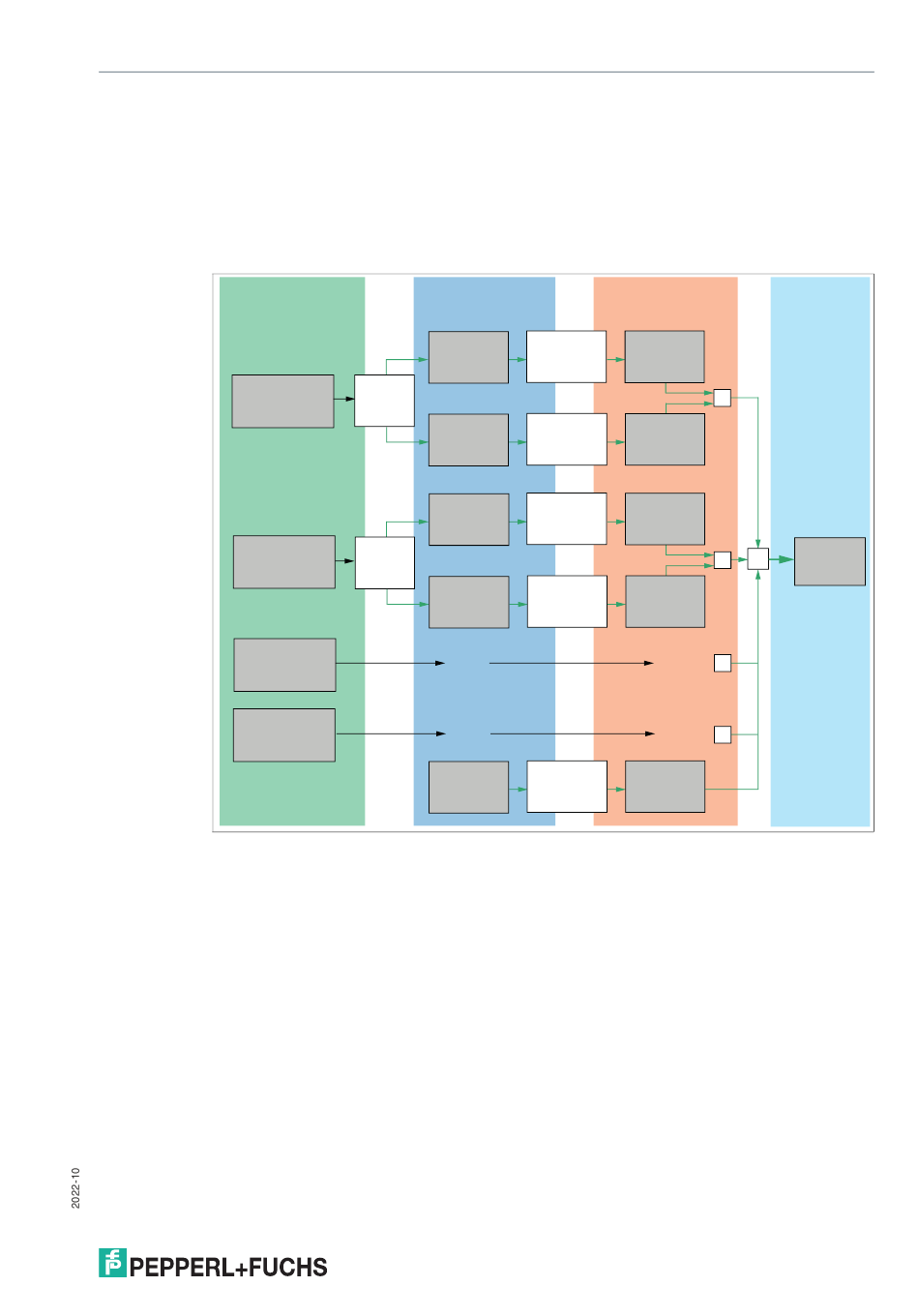

Nachfolgende Abbildung veranschaulicht die Zusammenhänge:
Process data
MDC1
- Velocity RMS
MDC2
- Acceleration RMS
MDC3
- Acceleration Peak
MDC4
- Temperature
Abbildung 7.3
Bei einer Parametrierung eines Anlagen-Wartungszyklus, z. B. anhand der Schwinggeschwin-
digkeit vRMS, wird im Parameter "Overrun Threshold" ein Schwellenwert festgelegt. Eine
Überschreitung des eingestellten Schwellenwerts führt dazu, dass sowohl ein Zähler (Counter)
als auch ein Timer hochgezählt werden. Der Zähler summiert wie oft der Prozessdaten-
messwert den "Overrun Threshold" überschritten hat. Der Timer summiert wie lange der Pro-
zessdatenmesswert über dem "Overrun Threshold" war.
Dabei können Sie auch Schwellenwerte definieren, wie groß der Zähler (Counter) und der
Timer werden dürfen. Sobald einer dieser jeweiligen Grenzen überschritten wird, löst dies die
binäre Information "Count Alarm vRMS" oder "Time Alarm vRMS" aus. Sobald ein Alarmpara-
meter ausgelöst wird, wird dadurch der Gerätestatus auf "Maintenance request" geändert, was
wiederum auch in dem Prozessdaten das Bit "Maintenance request" triggert. Dieses Konzept
zum Triggern des Gerätestatus auf "Maintenance request" ist für jede verfügbare Messgröße
anwendbar. Pro Messgröße stehen somit ein "Overrun Counter" und "Overrun Timer" zur Ver-
fügung. Die Summe dieser Parameter werden als "Maintenance Monitor" beschrieben.
Maintenance
Monitor
vRMS
Overrun Count
(0xD8.2)
Overrun
Threshold
(0xD0.1)
vRMS
Overrun Time
Operating Limit
(0xD8.1)
aRMS
Overrun Count
(0xD9.2)
Overrun
Threshold
(0xD1.1)
aRMS
Overrun Time
Operating Limit
(0xD9.1)
...
...
Time since
Maintenance
(0xDD)
Maintenance
Status Diag
Incident
Count Alarm
Count Limit
vRMS
(0xD0.2)
(0xDF.2)
Incident
Time Alarm
vRMS
(0xD0.3)
(0xDF.1)
Incident
Count Alarm
Count Limit
aRMS
(0xD1.2)
(0xDF.4)
Incident
Time Alarm
aRMS
(0xD1.3)
(0xDF.3)
...
...
Operating
Operating Time
Time Limit
Alarm
(0xD5)
(0xDF.16)
Device Status
or
Maintenance
or
or
request
(0x24)
Same as in
Process Data
or
or
