VIM3*-IO-*-Schwingungssensoren

Prozessdatenstruktur

7 Prozessdatenstruktur
Als Prozessdaten werden vom VIM3*-IO-*- Schwingungssensor 4 unterschiedliche Messgrö-
ßen übertragen. Diese werden jeweils als Measurement Data Channel (MDC) 1 ... 4 übertra-
gen. Dies sind Schwinggeschwindigkeit-RMS, Schwingbeschleunigung-RMS,
Schwingbeschleunigung-Spitzenwert und die Temperatur. Die nachfolgende Abbildung veran-
schaulicht die Prozessdatenstruktur:

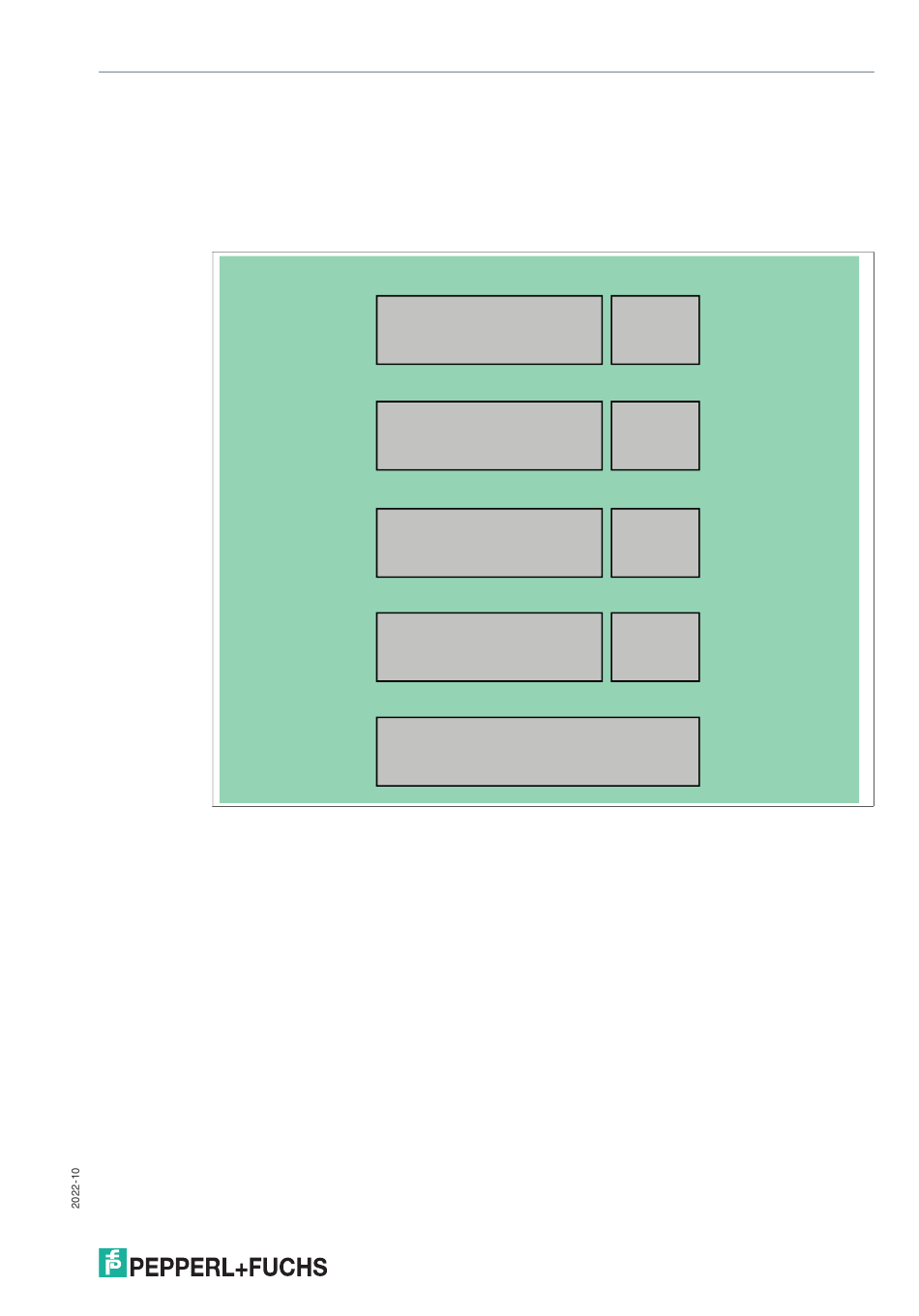

Abbildung 7.1
Zu jeder Messgröße werden zwei unabhängig einstellbare Schaltsignale (SSC) mitübertragen.
Weiterhin können Sie im Gerät anhand von einstellbaren Schwellen und Messwerten ein Anla-
gen-Wartungszyklus definieren. Ob ein Anlagen-Wartungszyklus notwendig ist, wird dann über
die Schaltinformation "Maintenance request" angezeigt.
Process data
MDC1 - Velocity RMS
MDC2 - Acceleration
RMS
MDC3 - Acceleration
Peak
MDC4 - Temperature
Maintenance request
SSC1.1
SSC1.2
SSC2.1
SSC2.2
SSC3.1
SSC3.2
SSC4.1
SSC4.2
