VIM3*-IO-*-Schwingungssensoren
Produktbeschreibung
2.2.2
Frequenzgang

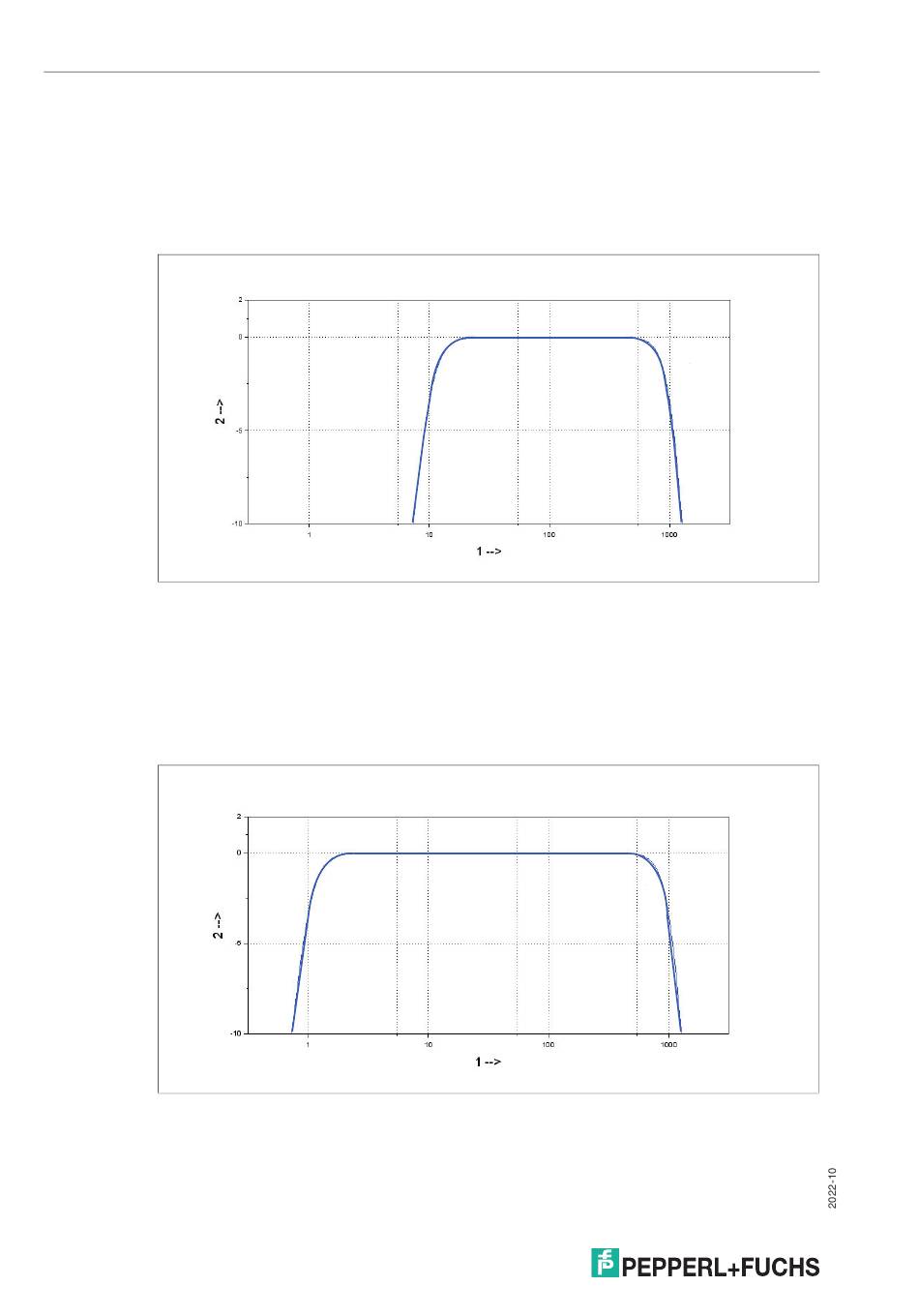

Nachfolgend ist der typische Frequenzgang einer Schwingungsüberwachung für 2 Frequenz-
bereiche dargestellt.
Frequenzgang 10 Hz bis 1000 Hz
Die Grenzfrequenzen liegen bei 10 Hz und 1000 Hz mit - 3dB Dämpfung.
Abbildung 2.2
1
Frequenz in Hz
2
Verstärkung in dB
Frequenzgang 1 Hz bis 1000 Hz
Der Frequenzgang wurde mittels zweier Referenzsensor aufgezeichnet.
Die Grenzfrequenzen liegen bei 1 Hz und 1000 Hz mit - 3dB Dämpfung.
Abbildung 2.3
1
Frequenz in Hz
2
Verstärkung in dB
