VIM3*-IO-*-Schwingungssensoren
Produktbeschreibung

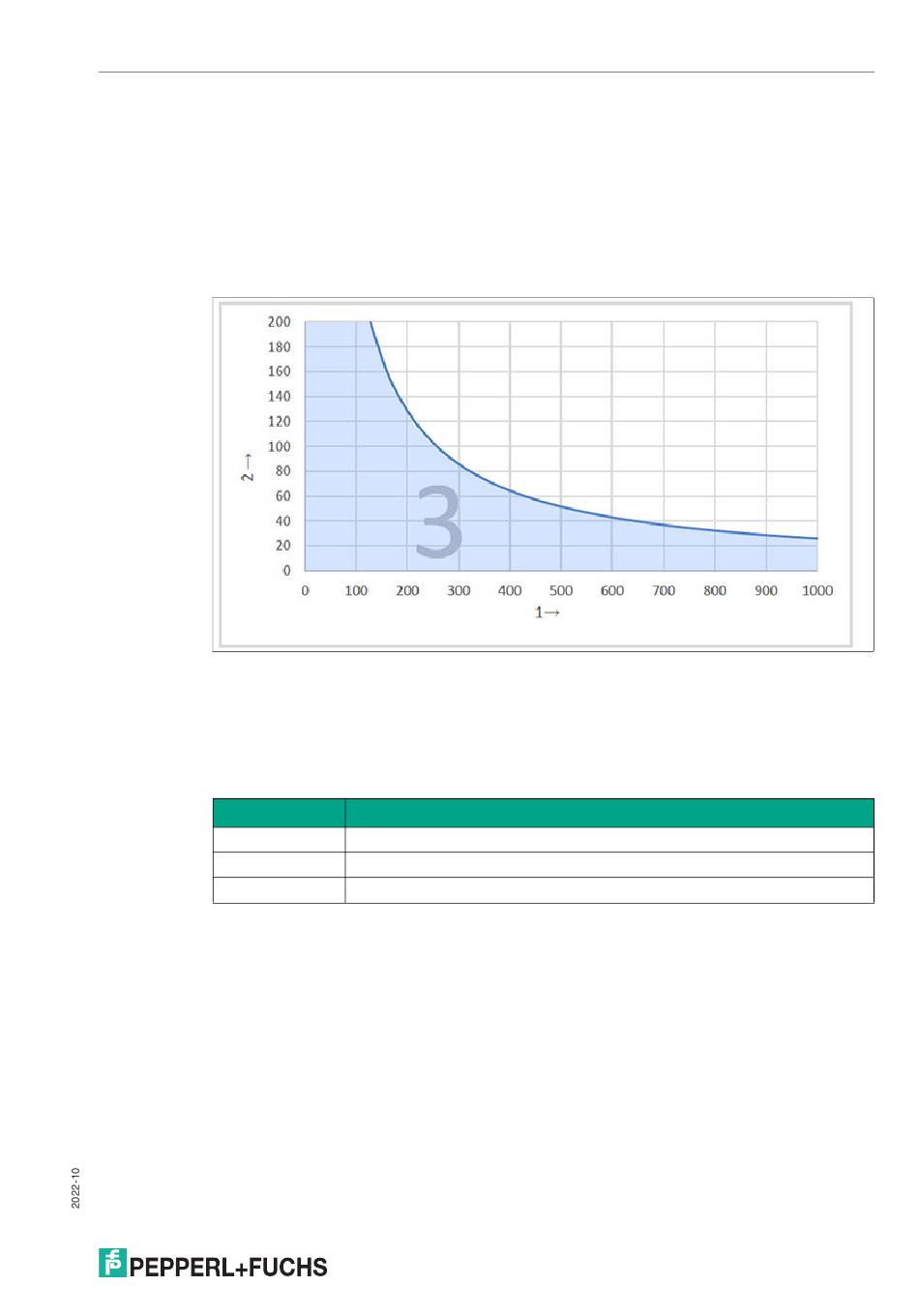

Die nachfolgende Abbildung der Schwingungsüberwachung zeigt den Arbeitsbereich, der
durch die maximal messbare Schwinggeschwindigkeit in mm/s in Abhängigkeit der Frequenz
limitiert wird. Der Bereich oberhalb der Kurve ist der nicht messbare Arbeitsbereich zur Erfas-
sung der Schwinggeschwindigkeit, da die Frequenz zu hoch ist. Der Sensor gibt dann den
gerade noch erfassbaren Schwinggeschwindigkeitswert aus.
Beispiel für eine Variante mit Messbereich 128 mm/s:
•
Annahme: Anwendung schwingt mit 80 mm/s bei 400 Hz
•
Sensorausgabe: 64mm/s
Dies ist der gerade noch erfassbare Schwinggeschwindigkeitswert bei dieser Frequenz.
Abbildung 2.1
1
Frequenz in Hz
2
Schwinggeschwindigkeit in mm/s
3
Arbeitsbereich der Schwingungsüberwachung
Ablesebeispiel
Frequenz (Hz)
250
400
1000
Tabelle 2.1
Maximal messbare Schwinggeschwindigkeit (mm/s)
103
64
25
9
