Fixez une plaque d'adaptation de 20 mm de
haut au panneau de commande (Pos. 23,
Fig. 21).
Replacez le socle contre les panneaux latéraux.
Rebranchez le câble de raccordement de la
sonde d'ambiance B2 au régulateur de charge
et de décharge B1. Remettez les vis de pression.
Attention: Avant de visser la plaque de
couverture frontale, veillez à ce
que la sonde du noyau B3 (voir
Fig. 9, page 50) soit enfoncée
jusqu'au bout dans son habitacle.
Revissez la tôle frontale.
Placez la paroi frontale avec les trous sur les
4 vis (Pos. 22) et entre les parois latérales et
pressez vers l'arrière jusqu'au bout.
Revissez le panneau de commande (Pos. 23).
2.6.2 Résistance additionnelle
Pour qu'un appareil non chargé puisse diffuser immédiatement de la chaleur, il est conseillé
d'installer une résistance additionnelle. Elle fonctionne en tarif de jour.
Le fonctionnement de la résistance additionnelle est commandé par un bouton lumineux. Le
bouton de commande est allumé quand la résistance fonctionne.
L'installation d'une résistance additionnelle doit impérativement être réalisée par un spécialiste.
Montage
Interrompre l'ensemble de l'alimentation électrique de l'accumulateur de cuisine.
Dévissez le panneau de commande et la plaque de couverture frontale (voir points 1–3, page 46).
Retirez le socle noir (avec partie pour sortie d'air):
Pour cela, retirez les câbles de la sonde d'ambiance B2 du régulateur de charge et de décharge B1
(voir Fig. 12 et 13, page 51), retirez les chevilles (Pos. 8) du compartiment du ventilateur et tirez
le socle vers l'avant hors de l'appareil.
Vissez «le thermostat de déclenchement» F2.1
(Fig. 22) dans les trous prévus à cet effet au
dessus du compartiment du ventilateur
(Pos. 24) en bas à gauche de la paroi interne.
Fixez la «protection surchauffe» F2.2 (Fig. 23)
sur le compartiment du ventilateur dans les
trous prévus à cet effet.
Attention: Les composants «thermostat de
déclenchement» et «protection
surchauffe» sont identiques.
A l'intention de l'installateur

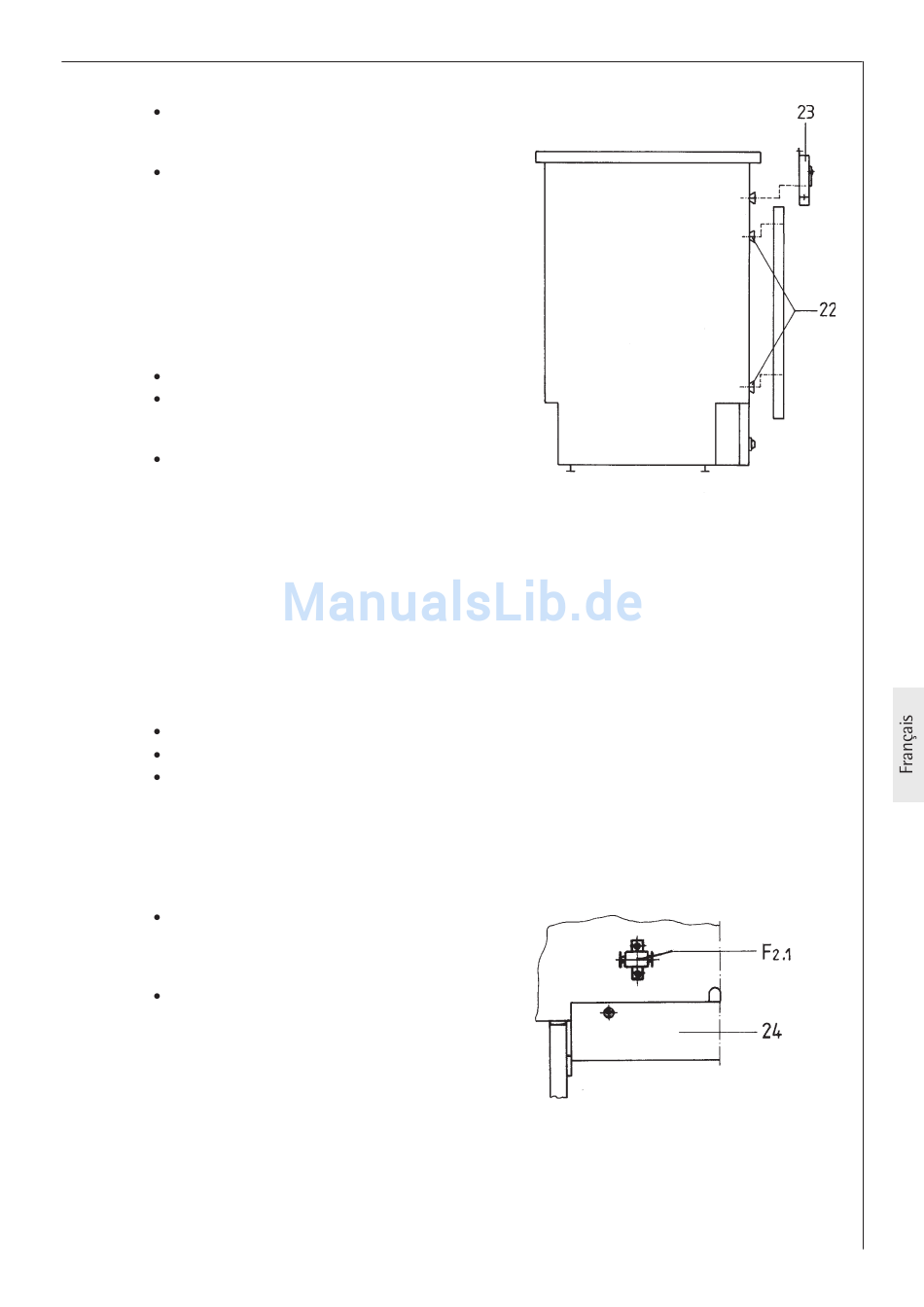

Fig. 21
Fig. 22
55
