A l'intention de l'installateur

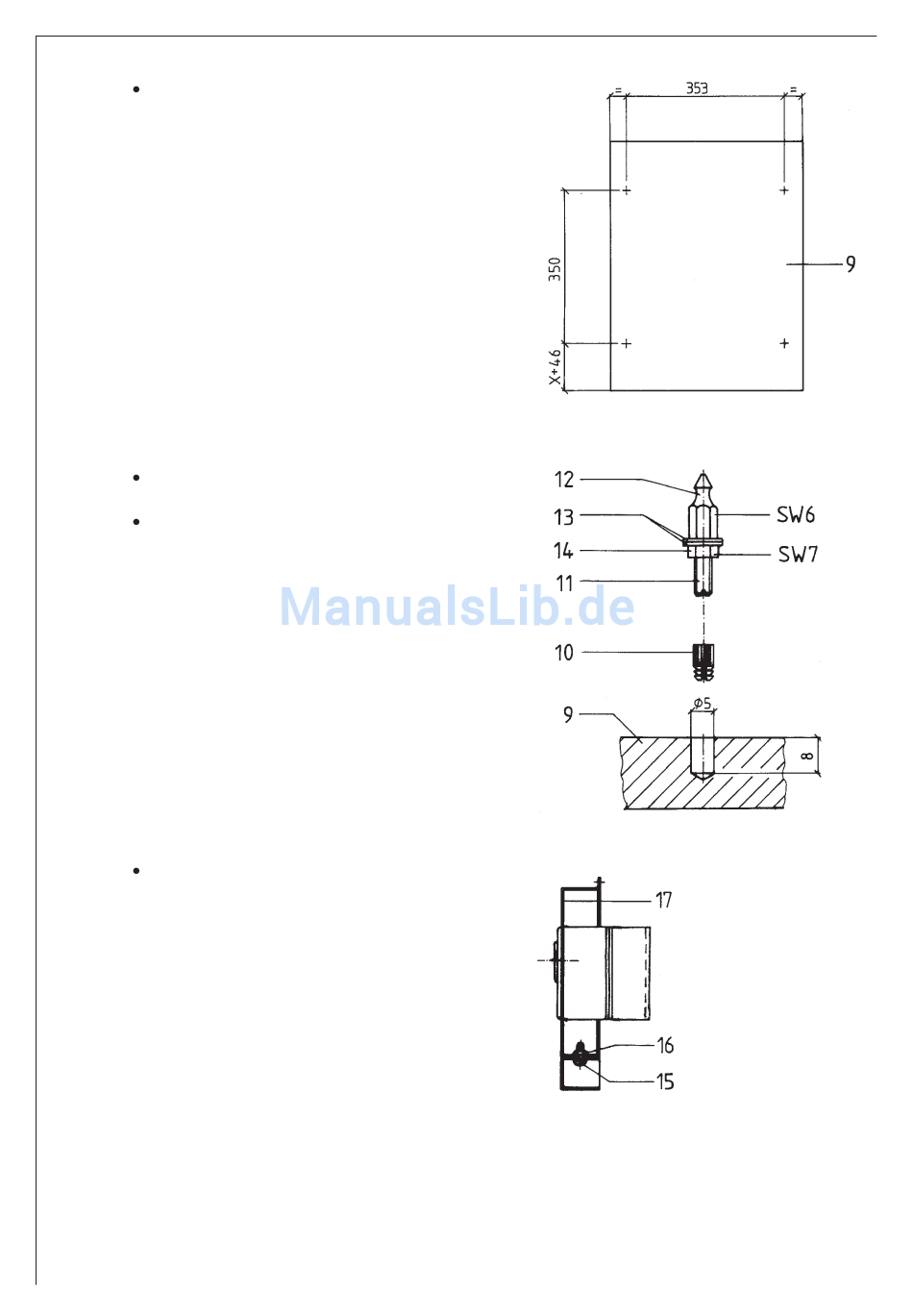

Percez 4 trous taraudés de 5 mm Ø et 8 mm de
profondeur (voir Fig. 17) au dos de la face du
meuble en suivant le schéma Fig. 16.
Enfoncez légèrement les chevilles M4 (Pos. 10,
Fig. 16) dans les trous de la face du meuble.
Faire un prémontage des vis M4 x 18 (Pos. 11) avec
chacune 1 piton (Pos. 12), 2 rondelles (Pos. 13 ) et
1 contre écrou (Pos. 14) et vissez les complètement
dans les chemises.
Montez les plaques d'adaptation de 10 mm ou
20 mm selon les besoins en fonction de la hauteur
du socle du meuble de cuisine et fixez les avec les
vis M4 (Pos. 15, Fig. 17) et les écrous (Pos. 16) dans
le panneau de commande (Pos. 17).
