Bördelmutter
[mm (Zoll)]
6,35 (1/4) Durchmesser
9,52 (3/8) Durchmesser
12,70 (1/2) Durchmesser
15,88 (5/8) Durchmesser
19,05 (3/4) Durchmesser
.
3.8. Elektrische Verdrahtung
• Elektrische Arbeiten müssen in Übereinstimmung mit dieser Anleitung von einer
Person ausgeführt werden, die nach nationalen oder regionalen Bestimmungen
hierfür zugelassen ist. Achten Sie darauf, einen eigenen Stromkreis für das Gerät zu
verwenden.
Ein unzureichender Stromversorgungskreislauf oder unsachgemäß ausgeführte
Elektroarbeiten können schwere Unfälle, wie z. B. Stromschlag oder Brand,
verursachen.
• Vor Beginn der Arbeiten ist zu kontrollieren, dass bei den Innen- und Außengeräten
keine Spannung anliegt.
• Verwenden Sie für die Verdrahtung die vorgeschriebenen Kabeltypen, schließen
Sie diese fest an und stellen Sie sicher, dass keine Außenkräfte der Kabel auf die
Klemmenanschlüsse einwirken.
Unsachgemäß angeschlossene oder befestigte Kabel können schwere Unfälle, wie z.
B. Überhitzung der Klemmen, Stromschlag oder Brand, verursachen.
• Installieren Sie die Schaltkasten-Abdeckung fest am Gerät.
Eine unsachgemäß installierte Abdeckung des Elektrokastens kann durch mögliches
Eindringen von Staub oder Wasser schwere Unfälle, wie z. B. Stromschlag oder Brand
verursachen.
• Installieren Sie Hülsen in allen für die Verdrahtung ausgeführten Wandbohrungen.
Andernfalls kann es zu einem Kurzschluss kommen.
• Verwenden Sie die mitgelieferten Anschlusskabel und Netzkabel bzw. die vom
Hersteller angegebenen. Unzureichende Anschlüsse und Isolierungen oder das
Überschreiten der zulässigen Stromstärke können zu Stromschlag oder Brand führen.
• Verändern Sie nicht die Netzkabel, verwenden Sie keine Verlängerungskabel und
verwenden Sie keine Abzweigungen in der Verdrahtung. Unzureichende Anschlüsse
und Isolierungen oder das Überschreiten der zulässigen Stromstärke können zu
Stromschlag oder Brand führen.
• Die Klemmblock-Nummern und die Farben der Anschlusskabel müssen mit denen des
Außengeräts oder Anschlusskastens übereinstimmen. Fehlerhafte Verdrahtung kann
den Brand von elektrischen Bauteilen verursachen.
• Schließen Sie die Anschlusskabel fest am Klemmbrett an. Befestigen Sie die Kabel
zusätzlich mit Kabelhaltern. Unzureichende Anschlüsse in der Verdrahtung oder an
den Enden der Verdrahtung können zu Fehlfunktion, Stromschlag oder Brand führen.
• Befestigen Sie die Ummantelung des Anschlusskabels immer mit einer Kabelklemme.
(Wenn die Isolierung durchgescheuert ist, kann elektrische Leckage auftreten.)
• Installieren Sie einen Fehlerstromschutzschalter. Installieren Sie den
Fehlerstromschutzschalter außerdem so, dass die gesamte Netzversorgung
gleichzeitig unterbrochen wird. Andernfalls kann es zu einem Stromschlag oder Brand
kommen.
• Schließen Sie immer das Erdungskabel an.
Fehlerhafte Erdung kann Stromschläge verursachen.
• Installieren Sie die Fernbedienungskabel so, dass diese nicht direkt mit der Hand
berührt werden.
• Führen Sie Verdrahtungsarbeiten gemäß geltender Standards aus, so dass die
Klimaanlage sicher und effektiv betrieben werden kann.
• Schließen Sie das Anschlusskabel fest am Klemmbrett an. Fehlerhafte Installation
kann einen Brand verursachen.
• Erden (Masse) Sie das Gerät.
Schließen Sie das Erdungskabel nicht an eine Gasleitung, Wasserleitung, an einen
Blitzableiter oder an ein Telefon-Erdungskabel an.
Fehlerhafte Erdung kann einen Stromschlag verursachen.
• Schließen Sie kein Netzkabel an die Übertragungs- oder Fernbedienungsanschlüsse
an, da dadurch das Produkt beschädigt wird.
• Bündeln Sie niemals Netzkabel und Übertragungskabel sowie das Fernbedienungska-
bel zusammen.
Trennen Sie diese Kabel in einem Abstand von 50 mm oder mehr voneinander.
Das Bündeln dieser Kabel verursacht Betriebsstörungen oder Ausfälle.
• Beim Umgang mit Platinen (PCB) kann statische elektrische Ladung im Körper zu
Fehlfunktionen der Platine (PCB) führen. Beachten Sie nachstehende Vorsichtsmaß-
nahmen:
- Stellen Sie eine gute Erdung (Masse) für Innen- und Außengeräte sowie
Peripheriegeräte bereit.
- Schalten Sie die Netzversorgung aus (Trennschalter).
- Berühren Sie mindestens 10 Sekunden lang ein Metallteil des Innengeräts und
Außengeräts, um statische elektrische Ladung vom Körper abzuleiten.
- Berühren Sie keine Anschlüsse von Bauteilen und Schaltungen auf der Platine
(PCB).
Anzugsmoment [N·m (kgf·cm)]
16 bis 18 (160 bis 180)
32 bis 42 (320 bis 420)
49 bis 61 (490 bis 610)
63 bis 75 (630 bis 750)
90 bis 110 (900 bis 1.100)
WARNUNG
VORSICHT

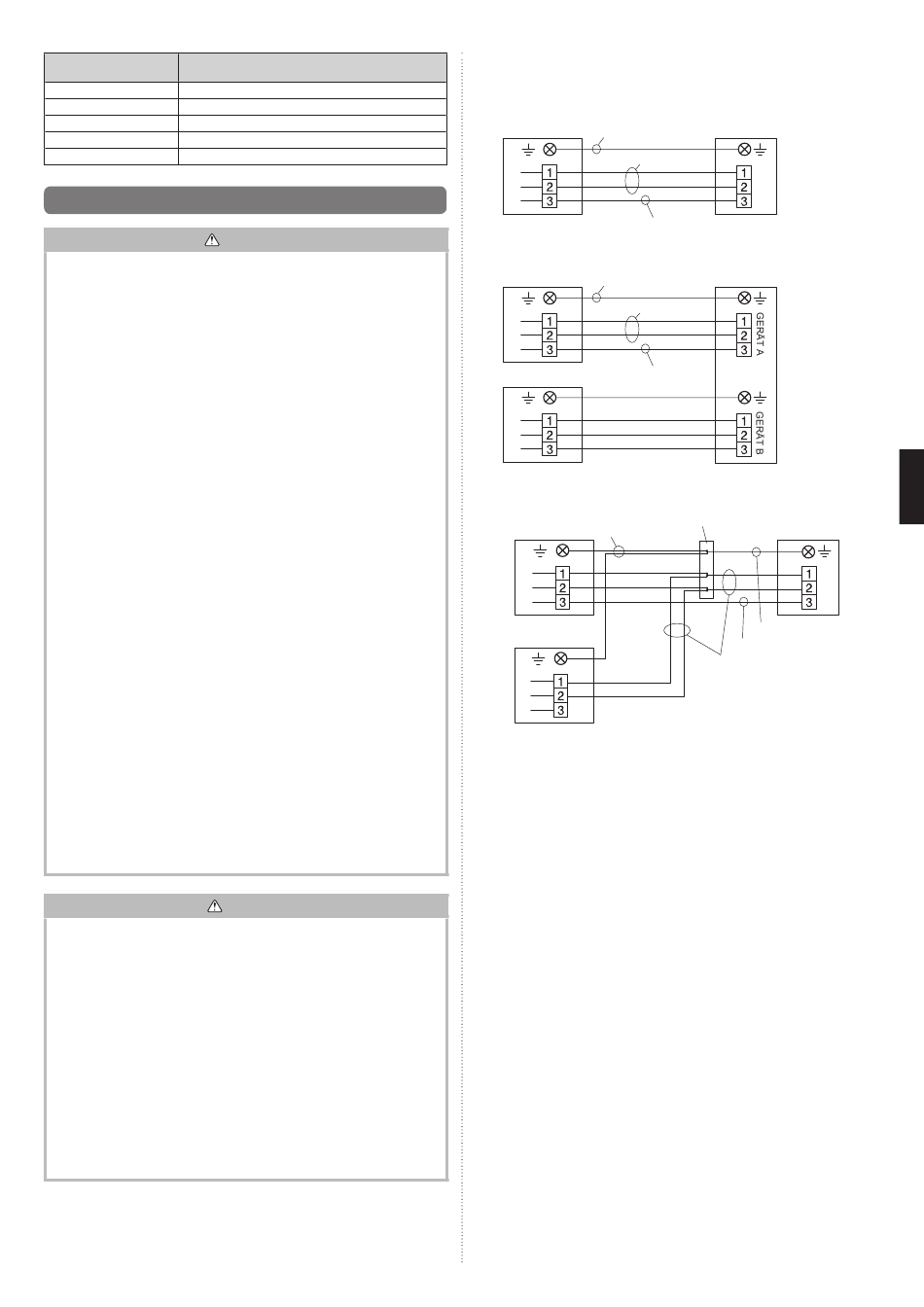

3.8.1. Verdrahtungssystem-Diagramm
Verbindungsdiagramme
Standardpaar:
Verbindungskabel
Innengerät
Masse (Erde)-Leitung
Stromleitung
■ Flexibler Multi-Teilungstyp
Verbindungskabel
Innengerät
Masse (Erde)-Leitung
Stromleitung
Innengerät
Simultaner Doppelanlage (Nur Modell 22/24)
Verbindungskabel
Verteilerkasten (vor Ort gekauft)
Innengerät
Masse (Erde)-Leitung
(Primär)
Innengerät
(sekundär)
Außengerät
Steuerungsleitung
Außengerät
Steuerungs-
leitung
Außengerät
Masse (Erde)-Leitung
Steuerungsleitung
Stromleitung
De-9
