• Wenn ein Einlasskanal installiert wird, ist Vorsicht geboten, dass der Temperatursen-
sor nicht beschädigt wird.
• Achten Sie darauf, das Lufteinlassgitter und das Luftauslassgitter für die Luftzirkulation
zu installieren. Die korrekte Temperatur wird nicht erkannt.
Gerät
Luftansauggitter
Luftausgangsrost
(Raum)
• Wenn Sie den Kanal anschließen, führen Sie eine Kanalisolierung durch, die der
Installationsumgebung entspricht.
• Eine unsachgemäße Isolierarbeit kann dazu führen, dass sich Kondenswasser auf der
Oberfl äche des Isoliermaterials bildet und dass das Kondenswasser heruntertropft.
Die Gitter müssen so befestigt werden, dass keine Person das Gebläse des Innenge-
räts berühren kann und so, dass sie nicht von Hand (ohne Werkzeug) entfernt werden
können.
• Achten Sie darauf, dass der Luftfi lter im Lufteinlass eingebaut ist. Wenn der Luftfi lter
nicht eingebaut ist, kann der Wärmetauscher verstopfen, was seine Leistung beein-
trächtigt.

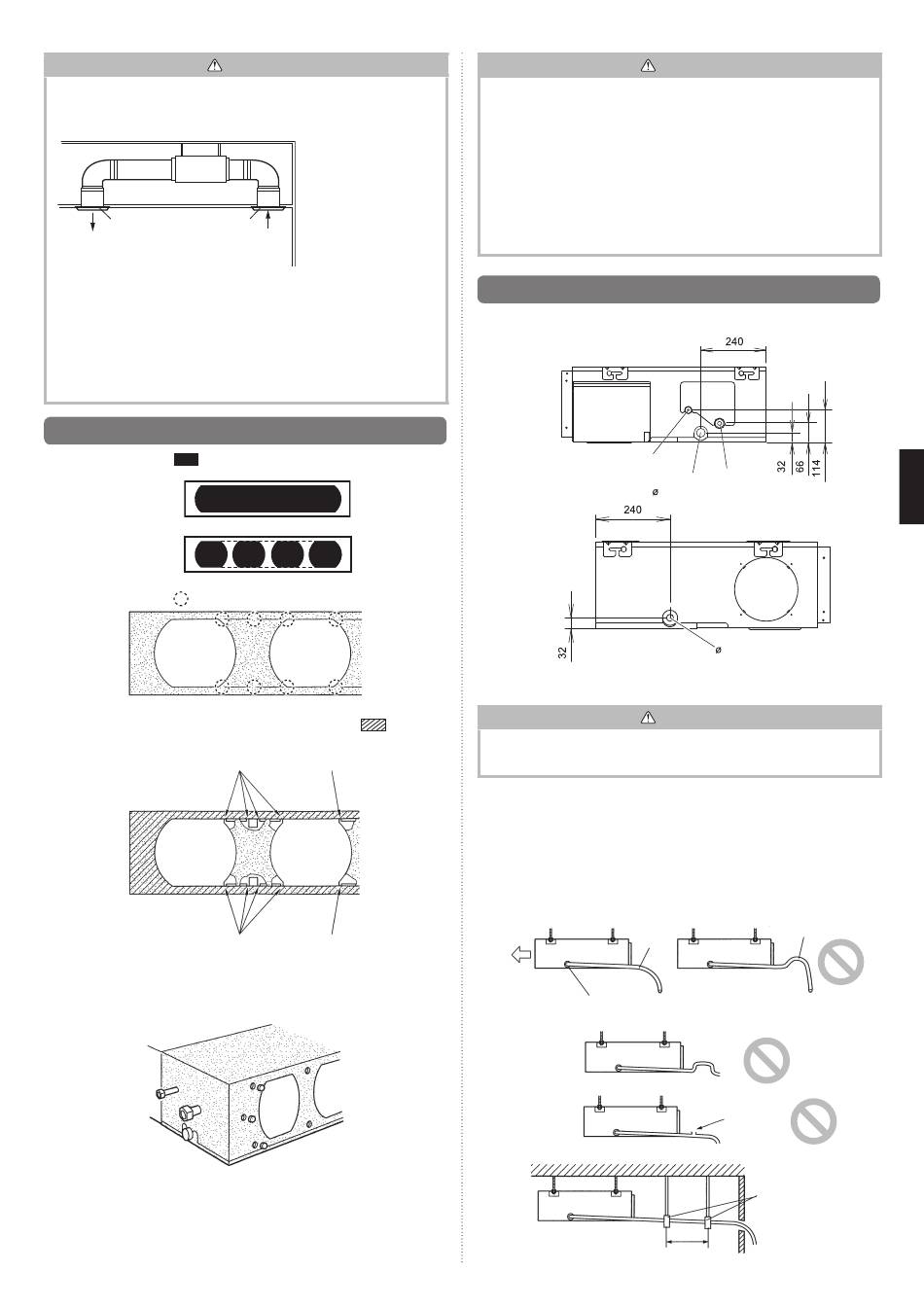

3.5. Auslasskanal Verbindung
Kanalinstallationsschema (
TEIL AUSSCHNEIDEN)
(1) Quadratischer Kanal
(2) Runder Auslasskanal ×4
(Dies ist die Werkseinstellung.)
Bei der Verwendung als viereckiger Kanal
(1) Schneiden Sie den Rand
mit einem Cuttermesser ab.
(2) Heben Sie die Isolierung an diesen Punkten an, um sie entsprechend der Form des
Auslassanschlusses zurechtzuschneiden, damit sie nicht in diesem
herausstehen.
Ausschneiden
Ausschneiden
(3) Schneiden Sie mit einer Zange und entfernen Sie die Blechverkleidung.
(4) Da es einen Schlitz in der Isolierung gibt, benutzen Sie die Radiozange, Pinzette usw.
um bei der Installation des runden und des viereckigen Flansch, das Schraubenloch
zu strecken, wenn Sie den Kanal verbinden.
VORSICHT
Bereich
Ausschneiden
Ausschneiden
• Überprüfen Sie, dass der Kanal nicht den Bereich des externen statischen Druck der
Geräte übersteigt.
• Achten Sie darauf, Kanäle zu isolieren, um die Bildung von Kondenswasser zu vermeiden.
• Achten Sie darauf, auch zwischen den Kanälen und den Wänden zu isolieren, wenn
Metallkanäle verwendet werden.
• Bitte erklären Sie dem Kunden die Handhabung und die Waschmethoden für die vor
Ort gekauften Materialien.
• Installieren Sie unbedingt Roste an den Einlass- und Auslassanschlüssen, um zu
verhindern, dass innen liegende Teile des Geräts berührt werden können. Die Gitter
müssen so konstruiert sein, dass sie nur mit Werkzeug entfernt werden können.
• Wenn Sie den Kanal an den Auslassanschluss des Innengeräts anschließen, achten
Sie darauf, dass Sie den Auslassanschluss und die Installationsschrauben isolieren,
um zu vermeiden, dass Wasser im Anschlussbereich austritt.
3.6. Ablaufi nstallation
Installieren Sie den Ableitungsschlauch gemäß den Messungen, die in der folgenden Ab-
bildung aufgezeigt sind.
(Linke Seite)
Flüssigkeitsleitung
(Rechte Seite)
Installieren Sie den Ablaufschlauch entsprechend dieser Installationsanleitung und
halten Sie den Bereich ausreichend warm, um Kondensation zu vermeiden. Probleme
an den Leitungen können zu Wasserleckagen führen.
HINWEIS:
Installation des ablaufschlauchs
• Installieren Sie den Ablaufschlauch mit einem Gefälle (1/50 bis 1/100) und ohne Anstie-
ge oder Siphons im Schlauch.
• Verwenden Sie gewöhnliche Leitungen aus Hart-PVC (VP25) [äußerer Durchmesser 38 mm]
und verbinden Sie diese mit Kleber (Polyvinylchlorid), so dass keine Leckagen auftreten.
• Installieren Sie bei langen Schläuchen Stützen.
• Führen Sie keine Entlüftungen aus.
• Installieren Sie immer eine Wärmeisolierung an der Innengerätseite des Ablaufschlauchs.
Auslass-
Ablauf-
Luftfl uss
schlauch
GUT
Den Ablaufschlauch ab diesem
Anschluss abwärts verlaufen lassen.
VERBOTEN
VERBOTEN
VORSICHT
Gasleitung
Ablaufl eitung
38 mm (O.D.)
Ablaufl eitung
38 mm (O.D.)
Die Ablaufkappe ist an der
werkseitig montierten Position
befestigt.
Einheit: mm
VORSICHT
Siphon
VERBOTEN
Anstieg
Luft entweicht
Halterung
1,5 bis 2 m
De-7
