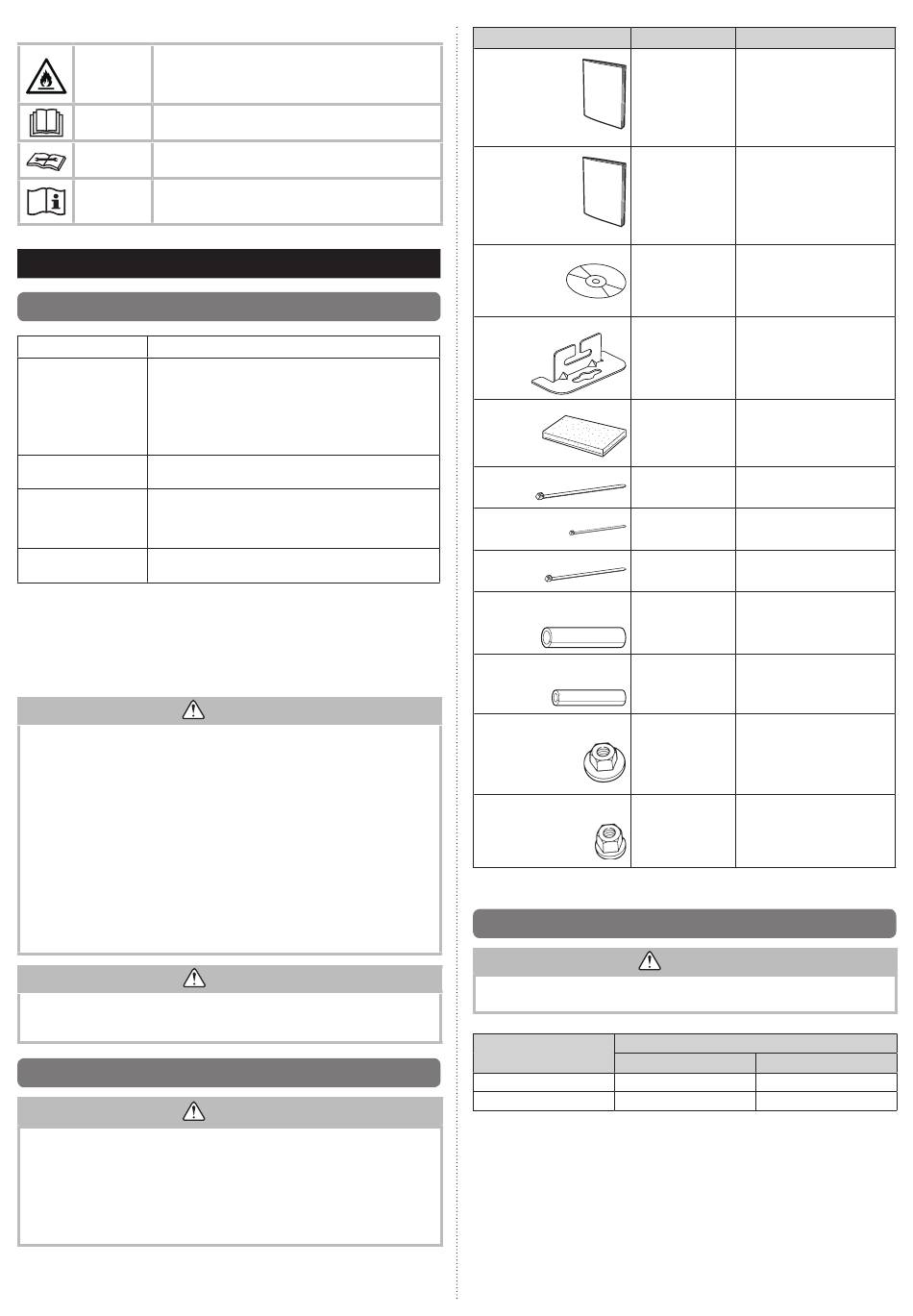

Erklärung der Symbole wird auf dem Innen- oder Außengerät angezeigt.
Dieses Symbol zeigt, dass dieses Gerät ein brennbares
Kältemittel verwendet.
WARNUNG
Wenn das Kältemittel austritt und an eine externe
Zündquelle kommt, besteht die Gefahr eines Brandes.
Dieses Symbol zeigt, dass die Bedienungsanleitung
VORSICHT
sorgfältig gelesen werden sollte.
Dieses Symbol zeigt, dass Wartungspersonal dieses Ge-
VORSICHT
rät mit Bezugnahme auf die Installationsanleitung sollte.
Dieses Symbol zeigt, dass Informationen, wie die Bedie-
VORSICHT
nungsanleitung oder Installationsanleitung, zur Verfügung
stehen.
2. PRODUKTSPEZIFIKATION
2.1. Installationswerkzeuge
Werkzeugname
Der Druck ist hoch und kann nicht mit einem Manometer
(R22) gemessen werden. Der Durchmesser aller Anschlüs-
se wurde geändert, um zu verhindern, dass es versehentlich
Manometeranschlussgarnitur
zu einer Vermischung mit anderen Kältemitteln kommt.
Es wird empfohlen, Manometer mit Dichtungen -0,1 bis 5,3
MPa zu verwenden (-1 Bis 53 bar) bei Hochdruck.
-0,1 bis 3,8 MPa (-1 bis 38 bar) für Niederdruck.
Zur Erhöhung der Druckfestigkeit wurden Schlauchmaterial
Einfüllschlauch
und Rohrgröße geändert. (R32/R410A)
Durch Installation eines Vakuumpumpenadapters kann eine
herkömmliche Vakuumpumpe verwendet werden.
Vakuumpumpe
(Der Gebrauch einer Vakuumpumpe mit einem seriellen Mo-
tor ist untersagt.)
Spezieller Gasleckdetektor für HFKW-Kältemittel R410A
Gasleckdetektor
oder R32.
Kupferleitungen
Es ist erforderlich, nahtlose Kupferrohre zu verwenden, und es ist wünschenswert,
dass die Menge an restlichem Öl weniger als 40 mg / 10 m ist. Verwenden Sie kein
Kupferrohr mit einem eingedrückten, verformten oder verfärbten Bereich (vor allem
auf der Innenfläche). Andernfalls können Erweiterungsventil oder Kapillarrohr durch
Kontaminationen verstopft werden.
Da eine Klimaanlage mit R32 (R410A) Druck verursacht, der höher ist als bei der Verwen-
dung von R22, ist es notwendig, angemessene Materialien zur Auswahl zu haben.
• Verwenden Sie nicht die bestehenden (für R22) Rohrleitungen und Bördelmuttern.
Wenn die vorhandenen Materialien verwendet werden, wird der Druck innerhalb des
Kühlkreises steigen und Versagen, Verletzungen usw. verursachen (unter Verwen-
dung der speziellen R32 / R410A Materialien.)
• Verwenden Sie (auffüllen oder ersetzen) nur angegebenes Kühlmittel (R32). Die Ver-
wendung eines nicht näher bezeichneten Kältemittels kann Fehlfunktionen, Platzen
oder Verletzungen verursachen.
• Kein Gas oder Verunreinigungen außer das angegebene Kühlmittel mischen (R32).
Einströmende Luft oder Anwendung eines nicht näher bezeichneten Materials, macht
den Innendruck des Kühlkreises zu hoch und kann Fehlfunktionen, der Rohrleitungen
oder Verletzungen sowie Platzen verursachen.
• Verwenden Sie für Installationszwecke ausschließlich Teile, die vom Hersteller
bereitgestellt werden, oder andere vorgeschriebene Teile. Die Verwendung nicht
vorgeschriebener Teile kann schwere Unfälle, wie z.B. das Herabfallen des Geräts,
Wasserabfl uss, Stromschlag oder Brand, verursachen.
• Schalten Sie die Stromversorgung nicht vor dem Abschluss sämtlicher Arbeiten ein.
Dieses Handbuch beschreibt nur, wie das Innengerät zu installieren ist. Um das Außen-
gerät oder Abzweigkasten (falls vorhanden) zu installieren, schauen Sie in die Installati-
onsanleitung, die mit jedem Produkt geliefert wird.
2.2. Zubehör
• Verwenden Sie für Installationszwecke ausschließlich Teile, die vom Hersteller bereit-
gestellt werden, oder andere vorgeschriebene Teile.
Die Verwendung nicht vorgeschriebener Teile kann schwere Unfälle verursachen, wie
z. B. das Herabfallen des Geräts, Wasserabfl uss, Stromschlag oder Brand.
• Folgende Installationsteile sind im Lieferumfang enthalten. Verwenden Sie diese nach
Bedarf.
• Bewahren Sie die Installationsanleitung an einem sicheren Ort auf und entsorgen Sie
keine anderen Zubehörteile, bis die Installationsarbeit abgeschlossen ist.
Entsorgen Sie keine für die Installation benötigten Zubehörteile, bis die Installationsar-
beiten abgeschlossen sind.
De-4
Wechsel von R22 zu R32 (R410A)
WARNUNG
VORSICHT
WARNUNG
Bezeichnung und Bauform
Bedienungsanleitung
Installationsanleitung
CD-ROM
Aufhängung
Isolierung des Ablaufschlauchs
Binder (groß)
Binder (klein)
Binder
Verbindungsstück-
Wärmeisolierung (groß)
Verbindungsstück-
Wärmeisolierung (klein)
Spezialmutter A
(großer Flansch)
Spezialmutter B
(kleiner Flansch)
(*1) Nicht mitgeliefert bei der ART Serie
2.3. Anforderungen an die Leitungen
Siehe Installationshandbuch des Außengeräts für die Beschreibung der Länge der
Verbindungsleitung oder Unterschied seiner Erhebung.
Modell
22/24
30/36/45
• Verwenden Sie Leitungen mit wasserfester Wärmeisolierung.
Menge
Beschreibung
1
―
(Dieses Buch)
1
1
―
Zum Aufhängen des Innenge-
räts an der Decke
4
Isoliert den Ablaufschlauch und
den Vinylschlauch
1
Zur Befestigung des Ablauf-
1
schlauchs
Für die Fernbedienung und das
1
Fernbedienungskabel
Für die elektrische Verdrahtung
1
Für die Rohrverbindung an der
Innengeräteseite (Gas)
1
Für die Rohrverbindung an der
Innengeräteseite (fl üssig)
1
Zum Aufhängen des Innenge-
räts an der Decke
4
Zum Aufhängen des Innenge-
räts an der Decke
4
VORSICHT
Durchmesser [mm (Zoll)]
Gasleitung
Flüssigkeitsleitung
12,70 (1/2)
6,35 (1/4)
15,88 (5/8)
9,52 (3/8)
