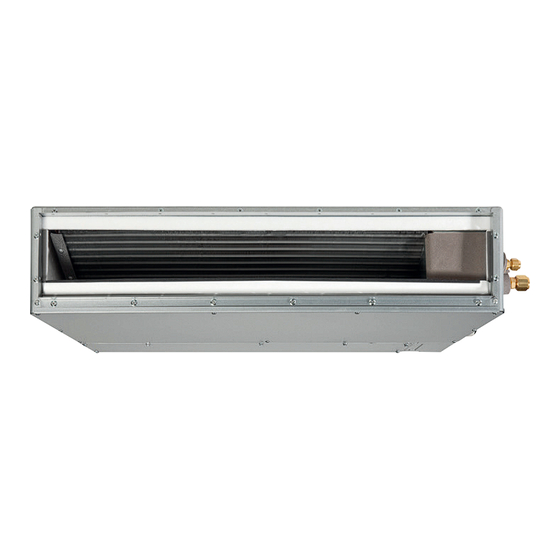

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Ihr kurzer Weg zur elektronischen Dokumentation. VRF SLIM-ZWISCHENDECKENMODELLE (Inneneinheit) ARXD 007GLEH ARXD 009GLEH ARXD 012GLEH ARXD 014GLEH ARXD 018GLEH ARXD 024GLEH...
-
Seite 2: Inhaltsverzeichnis
CE-Kennzeichnung Sicherheit Sicherheits- und Warnhinweise Bestimmungsgemäßer Gebrauch Allgemeine Sicherheitshinweise Umwelt Erste-Hilfe Wartung EG-Konformitätserklärung Technische Daten Abmessungen ARXD 007GLEH, ARXD 009GLEH, ARXD 012GLEH, ARXD 014GLEH ARXD 018GLEH ARXD 024GLEH Mindestabstände zu Hindernissen Elektro-Anschluss Schaltplan 10. Externe Kontakte 10.1 Eingänge 10.2 Ausgänge 10.3... - Seite 3 ARXD 009GLEH 11.3 ARXD 012GLEH 11.4 ARXD 014GLEH 11.5 ARXD 018GLEH 11.6 ARXD 024GLEH 12. Lüfterleistungskurven 12.1 ARXD 007GLEH 12.2 ARXD 009GLEH 12.3 ARXD 012GLEH 12.4 ARXD 014GLEH 12.5 ARXD 018GLEH 12.6 ARXD 024GLEH 13. Schalldruck 14. Leistungstabellen 13.1 Kühlen 13.2...
-
Seite 4: Einleitung
Anleitungen, die anderen Komponenten Ihrer Anlage beiliegen. 1.6 Typenschild Diese Anleitungen sind den jeweiligen Komponenten beigefügt. Jedes Fujitsu Klimagerät ist mit einem Typenschild versehen, auf welchem die wichtigsten Geräteinformationen vermerkt sind. 1.3 Unterlagen aufbewahren Sämtliche elektrische Daten, die nicht auf dem Typenschild vor-... -
Seite 5: Sicherheit
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch Fujitsu Klimageräte sind nach dem Stand der Technik und 2.1 Sicherheits- und Warnhinweise anerkannten sicherheitstechnischen Regeln gebaut. Dennoch Beachten Sie bei der Montage und Bedienung die allgemeinen können bei unsachgemäßer oder nicht bestimmungsgemäßer Sicherheitshinweise und Warnhinweise, die jeder Handlung Verwendung Gefahr für Leib und Leben des Fachhandwerkers... -
Seite 6: Allgemeine Sicherheitshinweise
Sie Folgendes: 2.3.4 Transport • Lassen Sie die Kältemittelfüllmenge in regelmäßigen Abstän- Tragen Sie das Fujitsu Klimagerät vorsichtig, indem Sie sie an den kontrollieren den vorgegebenen Griffen, an der linken und rechten Seite • Lassen Sie das Klimagerät regelmäßig durch einen Fachbetrieb halten. -
Seite 7: Umwelt
örtliche Behörde für weitere Details. und sollte bei der Planung berücksichtigt werden. 2.3.10 Betrieb mit einem Notstromaggregat 2.5 Erste-Hilfe Die Fujitsu Klimageräte werden bei der Installation an das Einatmen Stromnetz angeschlossen. Bei einem Ausfall der Stromversor- Gefahr Hohe Konzentrationen des Kältemittels können Erstickungen gung kann nicht ausgeschlossen werden, dass Teilbereiche verursachen. -
Seite 8: Eg-Konformitätserklärung
4. EG-Konformitätserklärung... -
Seite 9: Technische Daten
5. Technische Daten Modellbezeichnung ARXD 007GLEH ARXD 009GLEH ARXD 012GLEH Nennkühlleistung 2,20 2,80 3,60 Nennheizleistung 2,80 3,20 4,00 Leistungsaufnahme Luftumwälzung 440 / 490 / 550 480 / 550 / 600 450 / 510 / 600 Kühlen 1,8 / 2,0 / 2,2... -
Seite 10: Abmessungen
6. Abmessungen 6.1 ARXD 007GLEH, ARXD 009GLEH, ARXD 012GLEH, ARXD 014GLEH Unteransicht Ausblasseite Kondensatschlauch Ansicht A Draufsicht Seitenansicht Rückansicht (Luftansaugseite) ARXD 007GLEH ARXD 009GLEH ARXD 012GLEH ARXD 014GLEH Modellbezeichnung Flüssigkeitsleitung mm 6,35 Rohrleitungs- Sauggasleitung 9,52 12,70 durchmesser ... -
Seite 11: Arxd 018Gleh
6.2 ARXD 018GLEH Unteransicht Ausblasseite Kondensatschlauch Ansicht A Seitenansicht Draufsicht Rückansicht (Luftansaugseite) ARXD 018GLEH Modellbezeichnung Flüssigkeitsleitung 9,52 Rohrleitungs- Sauggasleitung 15,88 durchmesser Kondensatablauf I.D. 25; A.D. 32... -
Seite 12: Arxd 024Gleh
6.3 ARXD 024GLEH Unteransicht Ausblasseite Kondensatschlauch Ansicht A Draufsicht Seitenansicht Rückansicht (Luftansaugseite) ARXD 024GLEH Modellbezeichnung Flüssigkeitsleitung 9,52 Rohrleitungs- Sauggasleitung 15,88 durchmesser Kondensatablauf I.D. 25; A.D. 32... -
Seite 13: Mindestabstände Zu Hindernissen
7. Mindestabstände zu Hindernissen Bei Verwendung einer Kondesatpumpe stellen Sie genügend Platz für Service- und Wartungsarbeiten zur Verfügung. Deckeneinbau 300 mm oder mehr Starke und tragfähige Decke Innengerät 20 mm oder mehr linke rechte Seite Seite 20 mm oder mehr 150 mm 400 mm oder mehr... -
Seite 14: Elektro-Anschluss
8. Elektro-Anschluss Anschlüsse Beschreibung Klemme Art.-Nr. Spannungsversorgung Zuleitung Spannungsversorgung 230V / 50Hz der Inneneinheit L, N, Pe Kommunikation LON-BUS-Leitung zur Außeneinheit oder weiteren Inneneinheiten - zur Kommunikation von X1, X2, Pe Betriebsdaten Kabel-Fernbedienung Anschluss der Kabel-Fernbedienung mittels 2-adriger Mantelleitung, polaritätsunabhängig Y1, Y2 2-Ader Komfort-Luftgitter... -
Seite 15: Schaltplan
9. Schaltplan... -
Seite 16: Externe Kontakte
Externe Kontakte externer Eingang Eingangsart externer Ausgang Steckplatz spannungsbehaftet CNA01 Betrieb / Komfortabschaltung / Not-Aus potentialfrei CNA02 spannungsbehaftet CNA03 freie Kühlung potentialfrei CNA04 Betrieb Störung CNB01 Lüfter Heizung 10.1 Eingänge Schaltschema spannungsbehaftete Kontakte Wenn ein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA01 und CNA03 verwendet. -
Seite 17: Schaltschema Spannungsbehaftete Kontakte (Parallelschaltung)
Schaltschema spannungsbehaftete Kontakte (Parallelschaltung) DC Netzteil 12 - 24V Last- widerstand CNA01 Last- widerstand CNA01 bauseits CNA01 Schaltschema potentialfreier Kontakte Wenn kein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA02 und CNA04 verwendet. CNA02 Ch 1 Ch 2 CNA04 Ch 3 bauseits... - Seite 18 CNA02 Ch 1 Ch 2 CNA04 Ch 3 Schaltschema potentialfreier Kontakte (Parallelschaltung) Bei Parallelschaltung der Kontakte verschiedener Inneneinheiten bauseits müssen diese Kontakte voneinander galvanisch getrennt sein. Achtung! Bei direkter Verbindung der Kontakte verschiedener Inneneinheiten kann ein Kurzschluss auftreten, der die Einheiten zerstören kann! CNA02 CNA02 Eingabeeinheit 1...
-
Seite 19: Externer Eingang
10.1.1 Externer Eingang Komfortabschaltung Betrieb / Not-Aus / Auswahl der Signalart über DIP-Schalter auf der Steuerplatine der Inneneinheit. Set 2-2 Eingangsignalart Flanke Puls Programmierung „Betrieb/Stopp“ ƒ Bei „Flanken-Steuerung“ Stecker Signalart Befehl Aus > Ein Betrieb Ch1 von CNA01 oder CNA02 Ein >... - Seite 20 Programmierung „Not-Aus“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Not-Aus Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus CNA01 Aus >...
- Seite 21 Programmierung „Komfortabschaltung“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Komfortabschaltung Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Komfortabschaltung Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Komfortabschaltung CNA01 Aus >...
- Seite 22 ƒ Gruppensteuerung Achtung! Bei Komfortabschaltung müssen alle Inneneinheiten einer Gruppe angeschlossen werden. Beispiel 1 : OK Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern- bedienung Last- widerstand bauseits Beispiel 2 : nicht zulässig Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern-...
- Seite 23 10.1.2 „Freie Kühlung“ Stecker Signal Befehl Aus > Ein Freie Kühlung Ch3 von CNA03 oder CNA04 Ein > Aus Normal Anlage im Kühlbetrieb (Beispiel) Ch3 von CNA03 oder CNA04 Normal Einspritzventil Raumtemperatur (Ist-Wert) Raumtemperatur (Soll-Wert) Hinweis Freie Kühlung kann nicht sofort bzw. direkt umgesetzt werden, wenn andere Inneneinheiten im Kältekreis in Betrieb sind.
-
Seite 24: Ausgänge
10.2 Ausgänge Verwenden Sie ein Kabel mit einer maximalen Länge von 25 m Hinweis mit der entsprechenden Aderzahl. Polarität ist [+] für Pin 1 und [-] für die Pins 2-5. Achten Sie Die Kabel müssen separat von der Einspeisung verlegt werden. auf korrekten Anschluss. -
Seite 25: Ansteuerung Bauseitige Heizung (Ausgang 4)
Wirkschema Betriebsanzeige (Ausgang 1) Betrieb Inneneinheit Stopp CNB01 (1-2) Wirkschema Fehleranzeige (Ausgang 2) Fehler Inneneinheit Normal CNAB01(1-3) Wirkschema Betriebsmeldung Lüfter (Ausgang 3) Lüfter ein Inneneinheit Lüfter stopp CNB01 (1-4) Ansteuerung bauseitige Heizung (Ausgang 4) Ausgangssignal erfolgt nur bei Lüfterbetrieb, geöffneten Einspritzventil und Heizbetrieb. -
Seite 26: Lüfternachlauf Für Bauseitige Heizung
Lüfternachlauf für bauseitige Heizung Aktivierung des Lüfternachlaufes von 1 Minute über DIP-Schalter auf der Steuerplatine der Inneneinheit. Set 2-3 Lüfternachlauf inaktiv aktiv Betrieb Heizbetrieb Stopp 1min Lüfter CNB01 (1-5) Achtung! Externe Heizung immer zwischen Inneneinheit und Zuluftausblas platzieren. Stellen Sie sicher, dass der Lüfternachlauf aktiviert ist, andernfalls kann es zur Überhitzung der Heizung kom- men. -
Seite 27: Luftwurfdiagramme
Luftwurfdiagramme Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: 11.1 ARXD 007GLEH (mit Komfort-Luftgitter) Luftverteilung Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamelle: Rechts & Links Einheit: m/s Seitenansicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert... -
Seite 28: Temperaturverteilung
Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Heizen Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert Temperaturverteilung Einheit: °C Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert... -
Seite 29: Arxd 009Gleh
11.2 ARXD 009GLEH (mit Komfort-Luftgitter) Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Luftverteilung Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamelle: Rechts & Links Einheit: m/s Seitenansicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert... - Seite 30 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Heizen Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert Temperaturverteilung Einheit: °C Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert...
-
Seite 31: Arxd 012Gleh
11.3 ARXD 012GLEH (mit Komfort-Luftgitter) Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Luftverteilung Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamelle: Rechts & Links Einheit: m/s Seitenansicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert... - Seite 32 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Heizen Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert Temperaturverteilung Einheit: °C Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert...
-
Seite 33: Arxd 014Gleh
11.4 ARXD 014GLEH (mit Komfort-Luftgitter) Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Luftverteilung Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamelle: Rechts & Links Einheit: m/s Seitenansicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert... - Seite 34 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Heizen Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert Temperaturverteilung Einheit: °C Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert...
-
Seite 35: Arxd 018Gleh
11.5 ARXD 018GLEH (mit Komfort-Luftgitter) Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Luftverteilung Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamelle: Rechts & Links Einheit: m/s Seitenansicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert... - Seite 36 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Heizen Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert Temperaturverteilung Einheit: °C Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert...
-
Seite 37: Arxd 024Gleh
11.6 ARXD 024GLEH (mit Komfort-Luftgitter) Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Luftverteilung Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamelle: Rechts & Links Einheit: m/s Seitenansicht Vertikale Lamellen: Auwärts Horizontale Lamellen: Zentriert... - Seite 38 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Heizen Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert Temperaturverteilung Einheit: °C Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert...
-
Seite 39: Lüfterleistungskurven
Lüfterleistungskurven 12.1 ARXD 007GLEH Hi (9*) obere Grenze Med (9*) untere Grenze Lo (9*) obere Grenze Hi (Standard*) Lo (Standard*) Med (Standard*) obere Grenze Med (00*) untere Grenze Lo (00*) Hi (00*) Luftmenge [m Bereich verfügbarer Luftmenge (bei hoher Lüfterstufe) - Seite 40 Kühlbetrieb Leistung Ausblastemperatur Luftmenge [m Heizbetrieb Leistung Ausblastemperatur Luftmenge [m³/h]...
-
Seite 41: Arxd 009Gleh
12.2 ARXD 009GLEH Hi (9*) obere Grenze Med (9*) untere Grenze Lo (9*) obere Grenze Hi (Standard*) Lo (Standard*) Med (Standard*) obere Grenze Med (00*) Hi (00*) Lo (00*) Luftmenge [m Bereich verfügbarer Luftmenge (bei hoher Lüfterstufe) Hi (09*) Hi (08*) Hi (07*) Hi (06*) Hi (Standard*) - Seite 42 Kühlbetrieb Leistung Ausblastemperatur Luftmenge [m Heizbetrieb Leistung Ausblastemperatur Luftmenge [m³/h]...
-
Seite 43: Arxd 012Gleh
12.3 ARXD 012GLEH Hi (9*) obere Grenze Med (9*) untere Grenze Lo (9*) Hi (Standard*) obere Grenze Med (Standard*) Lo (Standard*) obere Grenze Med (00*) Hi (00*) Lo (00*) Luftmenge [m Bereich verfügbarer Luftmenge (bei hoher Lüfterstufe) Hi (09*) Hi (08*) Hi (07*) Hi (Standard*) Hi (06*) - Seite 44 Kühlbetrieb Leistung Ausblastemperatur Luftmenge [m Heizbetrieb Leistung Ausblastemperatur Luftmenge [m³/h]...
-
Seite 45: Arxd 014Gleh
12.4 ARXD 014GLEH obere Grenze Hi (9*) Med (9*) Lo (9*) untere Grenze obere Grenze Hi (Standard*) Lo (Standard*) Med (Standard*) obere Grenze Med (00*) Hi (00*) Lo (00*) 1.000 Luftmenge [m Bereich verfügbarer Luftmenge (bei hoher Lüfterstufe) Hi (04*) Hi (03*) Hi (09*) Hi (Standard*) - Seite 46 Kühlbetrieb Leistung Ausblastemperatur 1.000 Luftmenge [m Heizbetrieb Leistung Ausblastemperatur 1.000 Luftmenge [m³/h]...
-
Seite 47: Arxd 018Gleh
12.5 ARXD 018GLEH obere Grenze Hi (9*) Med (9*) Lo (9*) untere Grenze obere Grenze Hi (Standard*) Lo (Standard*) Med (Standard*) obere Grenze Luftmenge [m Lo (00*) Hi (00*) Med (00*) 1.000 1.100 1.200 Luftmenge [m Bereich verfügbarer Luftmenge (bei hoher Lüfterstufe) Hi (09*) Hi (08*) Hi (Standard*) - Seite 48 Kühlbetrieb Leistung Ausblastemperatur Luftmenge [m Heizbetrieb Leistung Ausblastemperatur 1.000 1.100 1.200 Luftmenge [m³/h]...
-
Seite 49: Arxd 024Gleh
12.6 ARXD 024GLEH obere Grenze Hi (9*) Med (9*) obere Grenze Med (Standard*) Lo (9*) Lo (Standard*) obere Grenze untere Grenze Med (00*) Hi (Standard*) Hi (00*) Lo (00*) 1.000 1.100 1.200 1.300 1.400 1.500 1.600 Luftmenge [m Bereich verfügbarer Luftmenge (bei hoher Lüfterstufe) Hi (Standard*) Hi (02*) - Seite 50 Kühlbetrieb Leistung Ausblastemperatur 1.000 1.100 1.200 1.300 1.400 1.500 1.600 Luftmenge [m Heizbetrieb Leistung Ausblastemperatur 1.000 1.100 1.200 1.300 1.400 1.500 1.600 Luftmenge [m³/h]...
-
Seite 51: Schalldruck
Schalldruck ARXD 007GLEH ARXD 009GLEH NC-65 NC-65 NC-60 NC-60 NC-55 NC-55 NC-50 NC-50 NC-45 NC-45 NC-40 NC-40 NC-35 NC-35 High NC-30 NC-30 High NC-25 NC-25 NC-20 NC-20 NC-15 NC-15 1.000 2.000 4.000 8.000 1.000 2.000 4.000 8.000 Octave band center frequency, Hz... -
Seite 52: Messpunkt Für Den Schalldruck
ARXD 018GLEH ARXD 024GLEH NC-65 NC-65 NC-60 NC-60 NC-55 NC-55 NC-50 NC-50 NC-45 NC-45 NC-40 NC-40 High NC-35 NC-35 High NC-30 NC-30 NC-25 NC-25 NC-20 NC-20 NC-15 NC-15 1.000 2.000 4.000 8.000 1.000 2.000 4.000 8.000 Octave band center frequency, Hz Octave band center frequency, Hz Messpunkt für den Schalldruck Lufteintritt... -
Seite 53: Leistungstabellen
Leistungstabellen 14.1 Kühlen ARXD 007GLEH Raumtemperatur Außen- temperatur 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB (°CDB) - Seite 54 ARXD 018GLEH Raumtemperatur Außen- temperatur 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB (°CDB) ARXD 024GLEH Raumtemperatur Außen- temperatur...
-
Seite 55: Heizen
14.2 Heizen ARXD 007GLEH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB (°CDB) (°CWB) -19.3 -20.0 -15.0 -16.0 -12.0 -13.0 -9.0 -10.0 -7.0 -8.0 -6.0 -5.0 -4.0 -3.0 -2.0 -1.0 -1.0 12.0 10.6 15.0 13.5 ARXD009GLEH Innentemperatur Außentemperatur 16°CDB 18°CDB... - Seite 56 ARXD 018GLEH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB (°CDB) (°CWB) -20.0 -19.3 -15.0 -16.0 -12.0 -13.0 -9.0 -10.0 -7.0 -8.0 -5.0 -6.0 -3.0 -4.0 -2.0 -1.0 -1.0 12.0 10.6 15.0 13.5 ARXD 024GLEH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB...
-
Seite 57: Kondensatverlegung
Abstand von 1,5 bis 2 m Kondensatverlegung Halterung Abstand von 1,5 bis 2 m Halterung ƒ Verwenden Sie gewöhnliche, harte PVC-Leitungen (DN25) [Außendurchmesser 32 mm]. mind. DN25 ƒ Führen Sie keine Steigleitungen, Siphons oder Entlüftungen aus. max. 300 mm (A.D. 32 mm) ƒ... -
Seite 58: Konfiguration Der Inneneinheiten
Konfiguration der Inneneinheiten 16.1 DIP-Schaltereinstellungen Einstellung erfolgt an den DIP-Schaltern der Inneneinheit. DIP-Schalter Funktion Werkseinstellung nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) SET 1 nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) Auswahl externes Eingangssignal „Flanke / Puls“... - Seite 59 SET 3-3 Lüfternachlauf nur für Modelle mit Frischluftanschluss SET 3-3 Lüfternachlauf AUS* nein aktiviert *Werkseinstellung Ein Lüfternachlauf sollte immer dann aktiviert werden, wenn eine Fremdheizung zur Unterstützung des Klimagerätes im Heizbetrieb montiert ist. Der Nachlauf gewährleistet nach Abschalten des Klimagerätes oder der Heizung ein Abkühlen dieser, um eine Brandgefahr zu vermindern.
-
Seite 60: Adressierung Der Inneneinheiten Über Drehschalter (Option)
16.2 Adressierung der Inneneinheiten über Drehschalter (Option) Manuelle Adressierung über Drehschalter (nicht bei automatischer Adressierung). Hinweis Kältekreislaufadresse bei allen Inneneinheiten eines Kältekreises identisch, passend zur Außeneinheit. Adressen der Inneneinheiten im Einstellbereich 00 - 63 (beliebige Reihenfolge). Manuelle Einstellungen auch mit Infrarot-, Hotel- oder Kabel- Fernbedienung möglich. -
Seite 61: Funktionseinstellungen
Funktionseinstellungen Funktion Funktionsnr. Einstellwert Einstellung Werkseinstellung Details Adresse Inneneinheit 00-63 Drehschalter „IU AD“ müssen auf „0“ stehen Adresse Kältekreis 00-99 Drehschalter „REF AD“ müssen auf „0“ stehen Standard Anzeigeeinstellung des Filterintervalls. Bei zu Filteralarm Intervall länger früher Meldung auf 01 setzen, bei zu später Meldung auf 02 setzen. - Seite 62 Funktion Funktionsnr. Einstellwert Einstellung Werkseinstellung Details Frei-Kühlfunktion Einstellung externer Einstellung notwendig für Leckagealarm, siehe Eingang Kältemittel- Kapitel „Externe Eingänge“ leckagemeldung Ein-Sollwert- Umschaltung zwischen Ein- und Zwei-Sollwerten Methode (typisch) Auto-Temperaturwert* im Auto-Betrieb (Bei Wärmepumpen mittels Zwei-Sollwert- Kabel-Fernbedienung in der Master-Einheit) Methode 0°C ...
-
Seite 63: Zubehör
Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nr. 2-adrige Kabel-Fernbedienung zur separaten Einstellung der Luftleitlamellen, inkl. allen Funktionen einer Kabel-Fernbedienung. Beleuchtetes Touch-Display zur Touch-Fernbedienung UTY-RNRYZ2 2599483 intuitiven Bedienung. Anzeige der aktuellen Raumtem- peratur und des Innengerätenamens sowie Timerfunkti- onen. 2-adrige Kabel-Fernbedienung mit grundlegenden Funktionen wie Start/Stopp, Temperatursteuerung, Kabel-Fernbedienung UTY-RLRY... - Seite 64 Abbildung Bezeichnung Modell Bemerkung Artikel-Nr. Konverter zum Anschluss in eine Modbus-Gebäudeleit- Modbus-Schnittstelle UTY-VMSX technik. Spannungsversorgung erfolgt aus der Innenein- 2600850 heit. Konverter zum Anschluss in eine KNX-Gebäudeleit- KNX-Schnittstelle UTY-VKSX technik. Spannungsversorgung erfolgt aus der Innenein- 2605825 heit. Konverter zum Anschluss in eine WLAN-Netzwerk-Ge- WLAN-Schnittstelle UTY-TFSXZ1 bäudeleittechnik.
-
Seite 65: Fehlercodes
Fehlercodes Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Filter 1 x 2 x Übertragungsfehler der Fernbedienung zur Inneneinheit 1 x 4 x Netzwerk-Kommunikationsfehler 1 x 6 x Verbindungsfehler Kommunikationsplatine 2 x 6 x ... - Seite 66 Notizen...
- Seite 67 Notizen...
- Seite 68 Swegon Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 02.2021 Swegon Germany GmbH...
