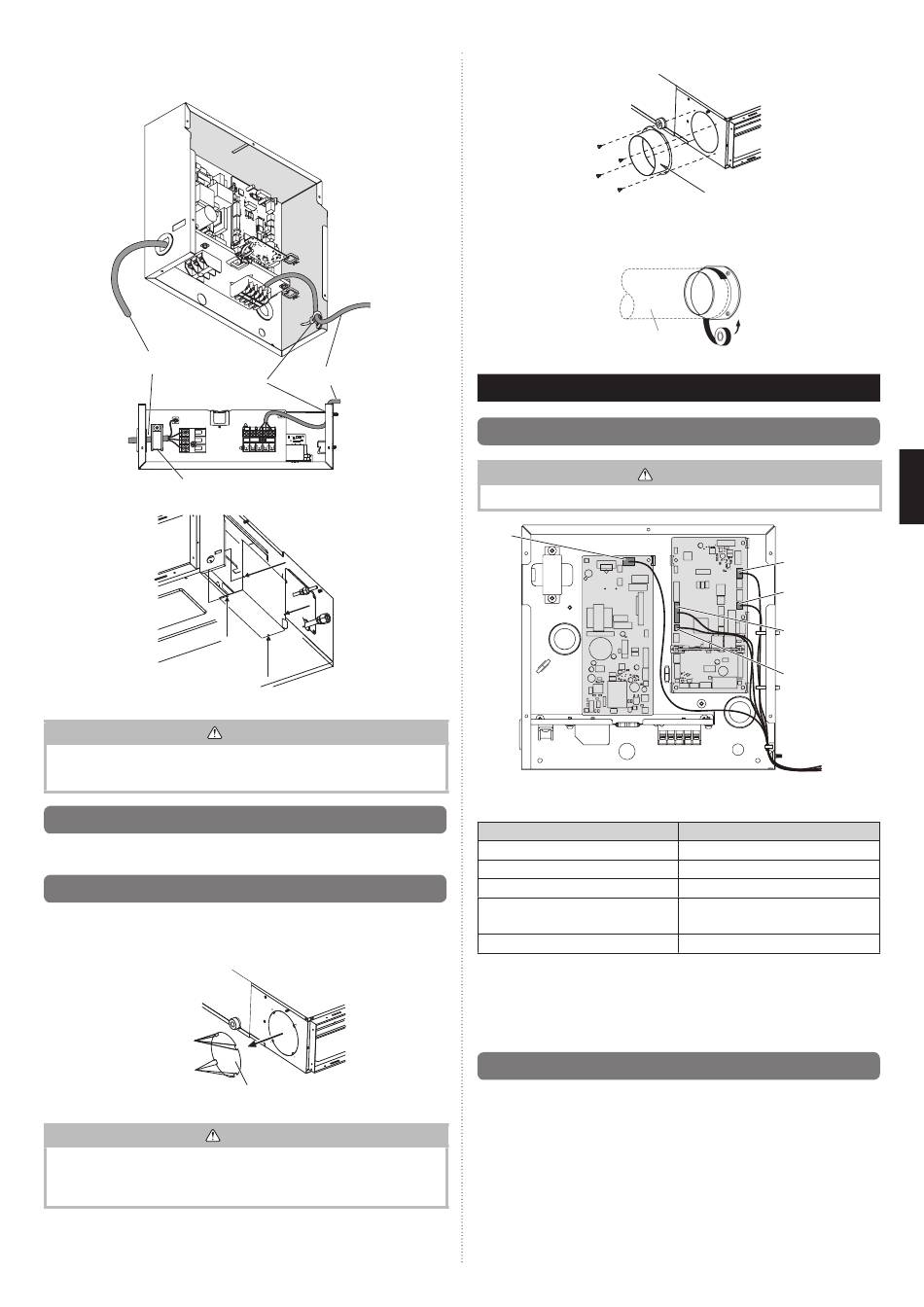

■ Anschlussmethode
Klemmen Sie nach Abschluss der Verdrahtung Fernbedienungskabel, Anschlusskabel und
Netzkabel mit den Kabelklemmen fest.
Verbindungskabel
zum Außengerät
Kabelklemme
Kabelklemme
(2) Installieren Sie die Schaltkastenabdeckung.
Passen Sie die Position der Schrauben für die Schaltkastenabdeckung gemäß der Installation an.
Führen Sie das Fernbedienungskabel nicht zusammen mit und verlegen Sie es nicht
parallel zum Anschlusskabel des Innengeräts (zum Außengerät) oder dem Stromver-
sorgungskabel. Dies kann einen fehlerhaften Betrieb verursachen.
3.9. Installation der Fernbedienung
.
Um die Fernbedienung zu installieren und einzustellen, schauen Sie in das Installations-
handbuch der Fernbedienung (Kabeltyp).
3.10. Frischlufteinlass
(Vor der Anwendung ausführen)
(1) Schneiden Sie für den Frischlufteinlass mit einer Zange an der linken Seite des äuße-
ren Gehäuses eine schlitzförmige Öffnung heraus.
Ausschneiden
Ausschneiden
Gehäuse (Blechplatte)
• Beim Entfernen des Gehäuses (Eisenplatte), darauf achten, nicht die inneren teile des
Innengeräts und Umgebung (Außengehäuse) zu beschädigen.
• Bei der Verarbeitung des Gehäuses (Eisenplatte), achten Sie darauf, dass Sie sich nicht
an den Graten usw. verletzen.
Fernbedienungskabel
VORSICHT
VORSICHT
(2) Installieren Sie den Rundfl ansch (Zubehör) am Frischlufteinlass.
(3) Schließen Sie den Kanal am Rundfl ansch an.
(4) Dichten Sie den Anschluss mit einer Schlauchschelle und Vinylband ab, sodass keine
Luftleckage auftreten kann.
Kanal
4. OPTIONALE INSTALLATIONSARBEITEN
4.1. Installation des optionalen Kits
Die Kabelvorschriften unterscheiden sich von Ort zu Ort, schauen Sie sich die örtlichen
Vorschriften an.
CN106
Diese Klimaanlage kann mit den folgenden optionalen Kits verbunden werden.
Informationen, wie man optionale Teile installiert, fi nden Sie in der Installationsanleitung,
die in jedem Einzelteil. enthalten ist.
Steckernr.
CN8
CN48
CN47*1
CN106 (Abfl ausspumpe)
CN9 (Schwebender SW)
CN65 *2
*1: Informationen zur Einstellung der externen Ausgangsklemmen fi nden Sie unter Funkti-
on Nr. 60 in „6. FUNKTIONSEINSTELLUNG".
*2: Andere Optionen (WLAN-Adapter, Konverter usw.) können angeschlossen werden.
Einzelheiten entnehmen Sie bitte den technischen Daten.
Hinweise: Optionen, die eine Verbindung zu CN65 herstellen, können nicht gleichzeitig
verwendet werden.
4.2. Externer Eingang und Ausgang
4.2.1. Externer Eingang
• Innengerät-Funktionen wie der Betrieb/Stopp oder Erzwungene Stopp können mit den
Anschlüssen des Innengeräts erfolgen.
• Der „Betrieb/Stopp" Modus oder der „Erzwungene Stopp" Modus können mit der
Funktionseinstellung des Innengeräts ausgewählt werden.
• Es sollte ein verdriltes Doppelkabel (22 AWG) verwendet werden. Die maximale Länge
des Kabels ist 150 m (492 Fuß).
• Verwenden Sie ein externes Eingangs- und Ausgangskabel mit den entsprechenden
externen Abmessungen, je nach Anzahl der Kabel, die installiert werden sollen.
Runder Kanal
WARNUNG
CN9
CN8
CN48
CN47
Optionstyp
Fernbedienungssensoreinheit (UTY-XSZX)
IR-Empfänger-Kit (UTY-LBT*M)
Externer Ausgang (UTY-XWZXZG)
Ablaufpumpeneinheit (UTZ-PX1NBA)
Andere optionale Teile
De-11
