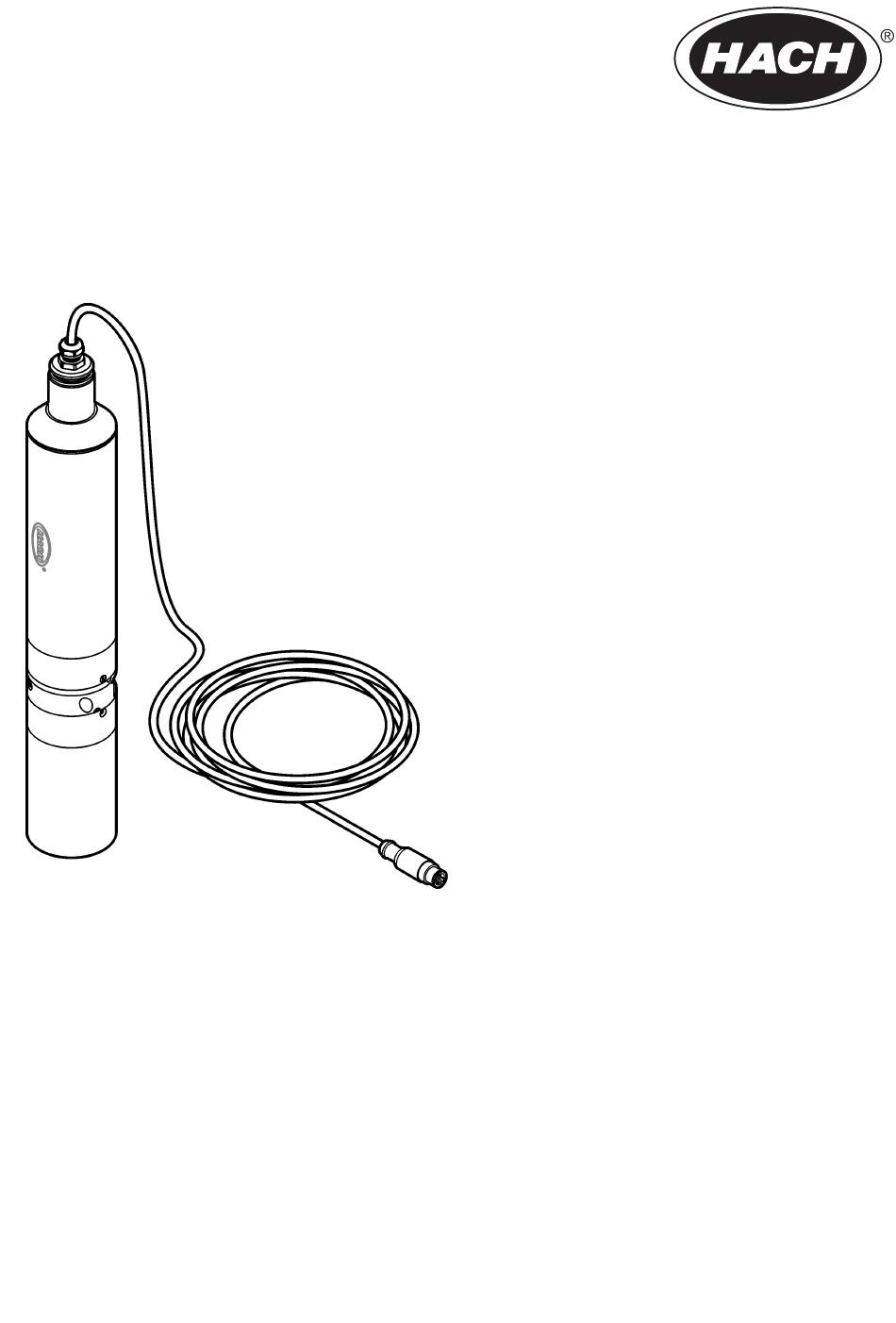

DOC023.98.90749 NT3100sc, NT3200sc 07/2022, Edition 1 User Manual Benutzerhandbuch Manuale utente Mode d'emploi Manual del usuario Manual do utilizador Návod k použití Gebruikershandleiding Brugervejledning Instrukcja obsługi Bruksanvisning Käyttöohje Ръководство за потребителя Felhasználói kézikönyv Manualul utilizatorului Naudotojo vadovas Руководство пользователя Kullanım Kılavuzu Návod na použitie...
Seite 21
Es sind folgende Verlängerungskabel erhältlich: 5, 10, 15, 20, 30 und 50 m. Die maximale Kabellänge beträgt 60 m. Umweltverträglichkeit IP68 Je nach Sondenversion Gemessen mit NO N für NT3100sc und NO N/NO N für NT3200sc Standardlösungen Die Angabe der Nachweisgrenze bezieht sich auf eine Standard-Referenzlösung unter Laborbedingungen. Deutsch 21...
Technische Daten Details Druckfestigkeit Sensor 0,5 bar Umgebungstemperatur 2 °C bis 40 °C, 95 % relative Luftfeuchtigkeit, nicht-kondensierend Probentemperatur 2 °C bis 40 °C, 95 % relative Luftfeuchtigkeit, nicht-kondensierend Abmessungen (Ø x L) ca. 70 × 402 mm Gewicht 4,4 kg mit 10 m Kabel Höhe Maximal 2000 m (6562 ft) Verschmutzungsgrad...
2.1.1 Bedeutung von Gefahrenhinweisen G E F A H R Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt. W A R N U N G Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.
Reihenfolge ausführen 2.3 Bestimmungsgemäßer Gebrauch Die NT3100sc und NT3200sc Sonden sind für die Verwendung durch Wasseraufbereitungsexperten vorgesehen, um sicherzustellen, dass ein dauerhaft niedriger Nitrat- und Nitrit-Spiegel in kommunalen Kläranlagen, Oberflächenwasser, unbehandeltem Wasser und in aufbereitetem Trinkwasser vorhanden ist. Niedrige Nitrat- und Nitrit-Konzentrationen verhindern eine Belastung des Wassers durch toxische Substanzen und/oder gewährleisten die Einhaltung gesetzlicher...
Die Sonde verfügt über ein Strahl-Absorptionsphotometer mit Trübungskompensation. Ein integrierter Wischer reinigt das Messfenster mechanisch. Hinweis: Aktivieren Sie den Schlammmodus, um die Anzahl der Konzentrationsmessungen zu erhöhen, wenn mit der Sonde Messungen in Belebtschlamm vorgenommen werden. Bei aktiviertem Schlammmodus werden mehrere Messungen durchgeführt, um die verschiedenen Schlammzusammensetzungen zu kompensieren.
Abbildung 2 Produktkomponenten 1 NT3100 sc oder NT3200 sc 3 Wischerblatt 5 mm (5x) 2 Wischerblatt 1 mm oder 2 mm (5x) Kapitel 3 Installation V O R S I C H T Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem Kapitel des Dokuments beschriebenen Aufgaben durchführen.
Seite 27
Halten Sie die Sonde in das Medium. Achten Sie darauf, dass der optische Spalt vollständig in das Medium eingetaucht ist. Installieren Sie den Sensor quer zur Fließrichtung der Probe, sodass möglichst wenig Partikel auf die Fenster gelangen. Siehe Abbildung Hinweis: Stellen Sie sicher, dass die Sonde nicht den Boden berührt. Abbildung 3 Montage der Halterung Deutsch 27...
Abbildung 4 Durchflussrichtung Abbildung 5 Sensor mit installierter Durchflusseinheit 3.3 Anschließen der Sonde an den Controller Verbinden Sie das Sensorkabel mit der Schnellverschlusskupplung eines SC Controllers. Bewahren Sie die Geräteanschlusskappen für einen zukünftigen Gebrauch auf. Siehe Abbildung 6. Weitere Informationen finden Sie in der Controller-Dokumentation. Hinweis: Falls ein längeres Kabel benötigt wird, sind Verlängerungskabel verfügbar.
Seite 29
Abbildung 6 Anschließen der Sonde an den Controller Kapitel 4 Inbetriebnahme Schließen Sie das Netzkabel an eine Steckdose mit Schutzleiter an, oder schalten Sie den Leistungsschalter für den Controller ein. Kapitel 5 Betrieb 5.1 Benutzernavigation Hinweis: Eine Beschreibung der Bedienung und Menüführung entnehmen Sie bitte dem Benutzerhandbuch des Controllers.
Seite 30
Option Beschreibung Parameter Wählt die Messparameter aus: • NT3200 sc – NO -N, NO -N, NO -N (Standard) oder NO , NO , NO • NT3100 SC: NO -N, NO , NO -N (Standard) oder NO Einheit Legt die Messeinheiten fest. Optionen: mg/L (Standard) oder ppm Messintervall Legt das Messintervall fest.
5.3 Kalibrierung 5.3.1 Standardkalibrierung 1. Wechseln Sie zum Gerätemenü wie folgt: • SC200 und SC1000 Controller: Wechseln Sie zum Hauptmenü, und wählen Sie dann Sensor- Setup aus. Wählen Sie ggf. den Sensor aus. • SC4500 Controller und Claros Schnittstelle: Wählen Sie die Kachel des Geräts und anschließend Gerätemenü...
Eine genaue Beschreibung des Link2sc-Verfahrens entnehmen sie bitte der Link2sc Bedienungsanleitung. 5.5 Datenprotokollierung Der sc-Controller stellt für jedes Instrument ein Datenprotokoll und ein Ereignisprotokoll bereit. In den Datenprotokollen werden die Messdaten zu bestimmten Intervallen gespeichert. In den Ereignisprotokollen werden verschiedene, mit den Geräten verbundene Ereignisse gespeichert, wie zum Beispiel Konfigurationsänderungen, Alarme oder Warnbedingungen.
Tabelle 2 Verbrauch von Verschleißteilen (fortgesetzt) Verschleißteil Menge Durchschnittliche Lebensdauer Messfenster 5 Jahre Filtersatz 5 Jahre 6.2 Reinigen des Mess-Spalts V O R S I C H T Gefahr von Kontakt mit Chemikalien. Halten Sie sich an die Sicherheitsmaßnahmen im Labor, und tragen Sie Schutzkleidung entsprechend den Chemikalien, mit denen Sie arbeiten.
Seite 34
1. Entfernen Sie die Sonde aus dem Tank oder der Durchflusseinheit. 2. Wechseln Sie zum Wartungsmenü wie folgt: • SC200 und SC1000 Controller: Wechseln Sie zum Hauptmenü, und wählen Sie dann Sensor- Setup > Wartung aus. • SC4500 Controller und Claros Schnittstelle: Drücken Sie auf die Kachel des Geräts, und wählen Sie Gerätemenü...
6.4 Validierung der Sondenkalibrierung V O R S I C H T Gefahr von Kontakt mit Chemikalien. Halten Sie sich an die Sicherheitsmaßnahmen im Labor, und tragen Sie Schutzkleidung entsprechend den Chemikalien, mit denen Sie arbeiten. Beachten Sie die Sicherheitsprotokolle in den aktuellen Materialsicherheitsdatenblättern (MSDS/SDB). V O R S I C H T Gefahr durch Kontakt mit Chemikalien.
Abbildung 9 Vorbereiten der Sonde Kapitel 7 Fehlersuche und -behebung Tabelle 3 Fehlermeldungen Meldung Mögliche Ursache Lösung Feuchtigkeit im Gerät Entfernen Sie die Sonde aus dem Becken oder der Durchflusseinheit. Überprüfen Sie den Feuchtigkeitswert im Signalmenü. Wenden Sie sich an den technischen Kundendienst.
Tabelle 4 Warnungen und Erinnerungen (fortgesetzt) Meldung Mögliche Ursache Lösung Dichtungswechsel fällig Die Dichtungen müssen gewechselt werden. Wenden Sie sich an den technischen Kundendienst. Signal schwach Das Messfenster ist verunreinigt oder die Reinigen Sie den Mess-Spalt. Lampe ist defekt. Wenn der Fehler weiterhin besteht, wenden Sie sich an den technischen Support.
Seite 38
Zubehör (fortgesetzt) Beschreibung Menge Artikelnr. Verlängerungsrohr 1,8 m Stück LZY714.99.00040 Zweiter Befestigungspunkt mit Halteklammer Stück LZY714.99.03000 Durchflusseinheit, 2 mm Stück LZX869 Durchflusseinheit, 5 mm Stück LZX867 Schlauchsatz für Durchflusseinheit Stück LZX407 Innensechskantschlüssel mit Gewindestift Stück LZX875 Nitrat-Standard, 15,0 mg/L NO (3,39 mg/L NO Stück LCW942...
