3.2.2 Anheben der Pumpe

Ziehen Sie nicht am Stromkabel und he-
ben Sie das Produkt nicht daran an.
Heben Sie die Pumpe an dem dafür vorgesehenen
Griff an. Heben Sie die Pumpe nicht am Stromkabel
oder an der Druckleitung bzw. dem Druckschlauch
an.
Wird die Pumpe in einem Brunnen oder Tank
installiert, befestigen Sie einen Draht oder eine Kette
am Pumpengriff. Heben Sie die Pumpe dann daran
heraus bzw. senken Sie die Pumpe daran ab.

3.2.3 Positionieren der Pumpe

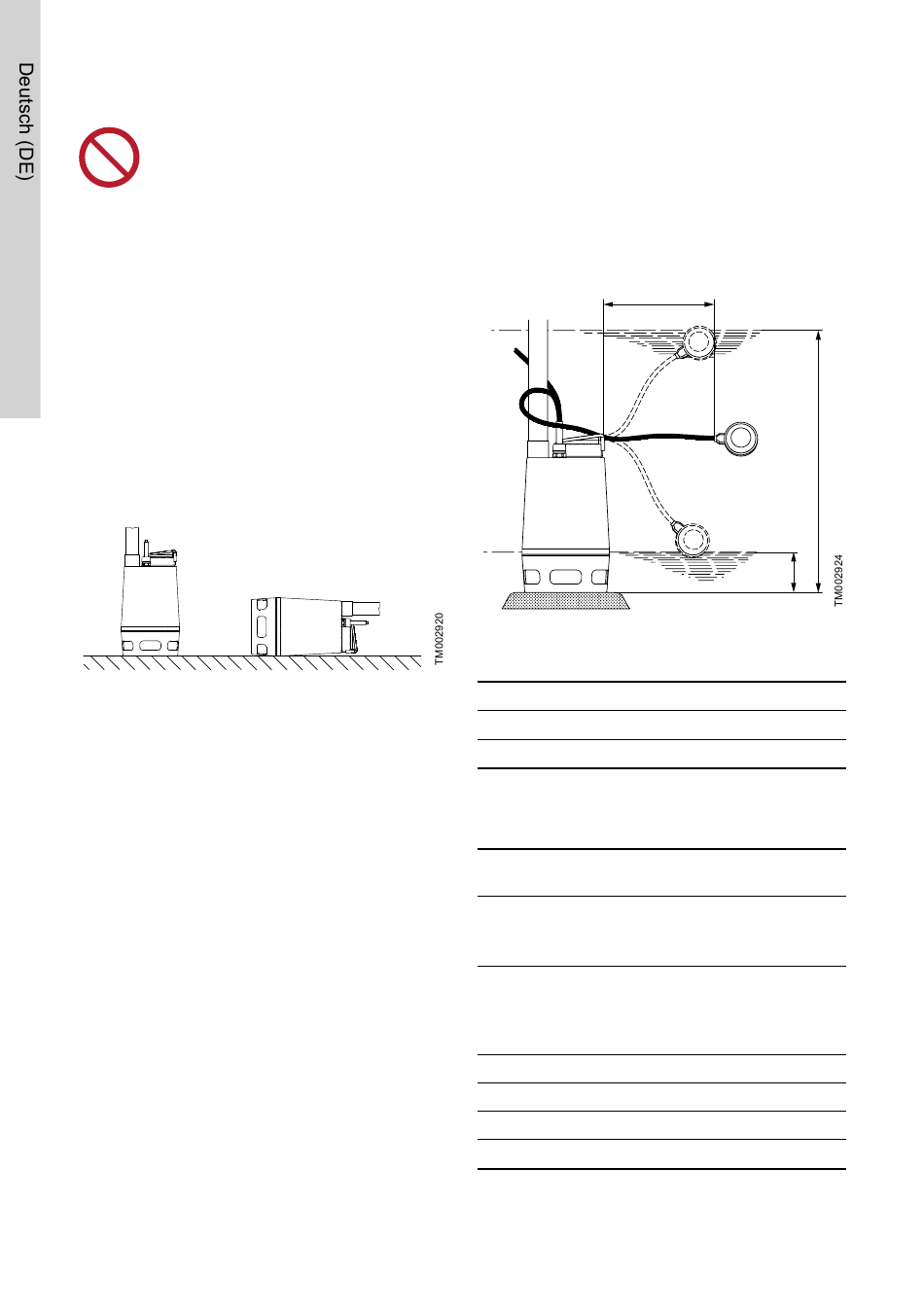

Die Pumpe kann sowohl in vertikaler als auch in
horizontaler Position verwendet werden. Der Auslass
muss immer der höchste Punkt der Pumpe sein.
Siehe die Abbildung unten.
Während des Betriebs muss das Zulaufsieb komplett
in das Fördermedium eintauchen.
Aufstellung der Pumpe
Stellen Sie die Pumpe in ihrer Betriebsstellung auf,
nachdem die Rohrleitung bzw. der Schlauch
angeschlossen wurden.
Stellen Sie die Pumpe so auf, dass der
Pumpenzulauf weder ganz noch teilweise durch
Schlick, Schlamm oder andere Verunreinigungen
verstopft werden kann.
Bei einer Festinstallation muss der Schacht vor dem
Aufstellen der Pumpe von Schlick, Kieselsteinen usw.
befreit werden.
3.2.4 Rohranschluss
Bei der Festinstallation wird empfohlen, in der
Druckleitung eine Verschraubung, ein
Rückschlagventil und ein Absperrventil zu montieren.
3.2.5 Anpassen der Kabellänge des
Schwimmerschalters
Bei Pumpen mit einem Schwimmerschalter kann der
Abstand zwischen dem Ein- und Ausschaltniveau der
Pumpe durch Verkürzen/Verlängern der freien
Kabellänge des Schwimmerschalters verändert
werden. Dazu wird die Kabellänge zwischen dem
Schwimmerschalter und dem Pumpengriff angepasst.
46
Eine größere freie Kabellänge führt zu weniger
Ein- und Ausschaltungen und einem großen
Füllstandsunterschied.
Eine kürzere freie Kabellänge führt zu mehr Ein-
und Ausschaltungen und einem kleinen
Füllstandsunterschied.
Das Ausschaltniveau muss sich oberhalb des
Pumpenzulaufs befinden, um zu verhindern, dass die
Pumpe Luft ansaugt.
Ein- und Ausschaltniveau
Pos. Beschreibung
1
Einschaltung
2
Ausschaltung
Das Ein- und Ausschaltniveau variiert je nach
Kabellänge.
Ein- und Auschaltniveaus der UNI-
Minimale Kabel-
länge (L):
100 mm
Ein-
schal-
schal-
Pumpen-
tung
typ
[mm]
AP12.40
360
AP12.50
410
AP35
440
AP50
460
* Mindest-Ausschaltniveau im Dauerbetrieb oder bei
Verwendung einer externen Steuerung
L
1
2
LIFT AP
Maximale Kabel-
länge (L):
250 mm
Aus-
Ein-
Aus-
schal-
schal-
tung
tung
tung *
[mm]
[mm]
[mm]
230
370
100
250
380
110
280
450
155
320
450
190
