3.1.2 Mindest-Platzbedarf der Unilift KP-AV
Bei Pumpen mit vertikalem Niveauschalter müssen
die Schacht-, Becken- oder Behälterabmessungen
den in Abb.
2
angegebenen Mindest-Einbaumaßen
entsprechen.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
∅250 mm
ø 250 mm

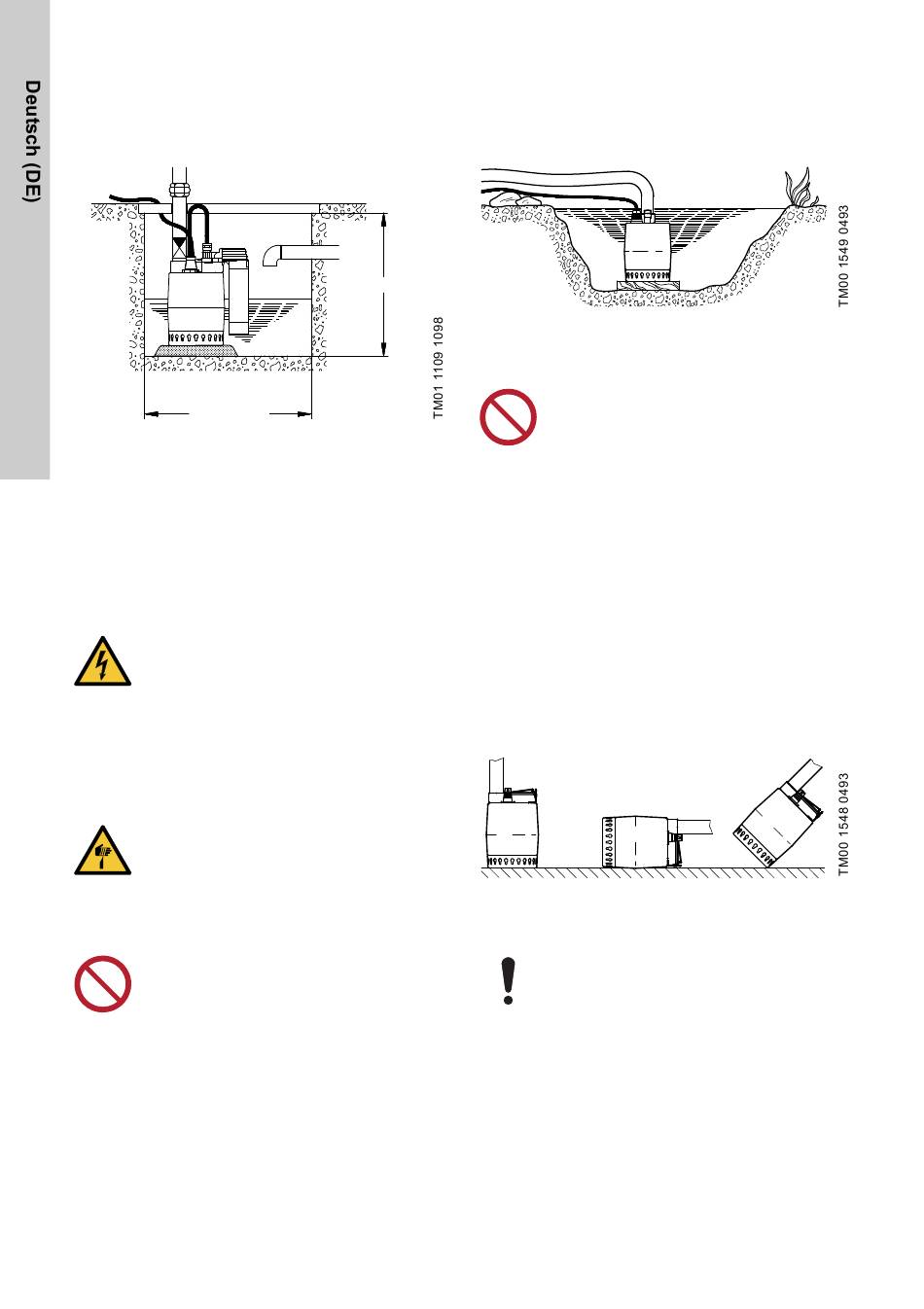

Abb. 2
Mindest-Einbaumaße, Unilift KP-AV
3.1.3 Mindest-Platzbedarf der Unilift KP-M
Die Pumpe benötigt nicht mehr Platz als die äußeren
Abmessungen der Pumpe. Siehe Anhang.
3.2 Montage
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Schalten Sie die Stromversorgung ab,
bevor Sie Arbeiten am Produkt begin-
nen.
- Stellen Sie sicher, dass die Stromver-
sorgung nicht versehentlich wieder ein-
geschaltet werden kann.
VORSICHT
Scharfer Gegenstand
Leichte oder mittelschwere Personenschä-
den
- Tragen Sie eine persönliche Schutzaus-
rüstung.
- Stellen Sie sicher, dass Personen nicht
in Kontakt mit dem Pumpenlaufrad kom-
men.
Die Pumpe darf auf keinen Fall am Strom-
kabel oder an der Druckleitung hängend
montiert werden.
4
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
400 mm
•
•
•
•
•
400 mm
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
3.2.1 Fundamentaufstellung
Stellen Sie die Pumpe auf einer Platte oder Ziegel-
steinen so auf, dass das Zulaufsieb frei von Schlick,
Schlamm oder anderen Verunreinigungen ist. Siehe
Abb. 3.
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹ ‹ ‹ ‹ ‹
‹
‹
‹
‹
‹
‹
‹ ‹ ‹ ‹ ‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹ ‹ ‹ ‹ ‹
‹
‹
‹
‹
‹
‹
‹
‹
‹ ‹ ‹ ‹ ‹ ‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹ ‹ ‹ ‹ ‹ ‹
‹
‹
‹
‹
‹
‹
‹ ‹ ‹ ‹ ‹ ‹
‹
‹
‹
‹
‹
‹
‹
‹ ‹ ‹ ‹ ‹ ‹ ‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
Abb. 3
Auf einer Platte aufgestellte Pumpe
3.2.2 Anheben der Pumpe
Ziehen Sie nicht am Stromkabel und
heben Sie das Produkt nicht daran an.
Heben Sie die Pumpe an dem dafür vorgesehenen
Griff an. Heben Sie die Pumpe nicht am Stromkabel
oder an der Druckleitung bzw. dem Druckschlauch an.
Wird die Pumpe in einem Brunnen oder Behälter ins-
talliert, befestigen Sie ein Seil oder eine Kette am
Pumpengriff. Heben Sie die Pumpe dann daran her-
aus bzw. senken Sie die Pumpe daran ab.
3.2.3 Positionieren der Pumpe
Die Unilift KP-A und Unilift KP-M können in vertikaler
Position so aufgestellt werden, dass der Auslass nach
oben zeigt. Zudem ist eine Aufstellung in horizontaler
Position oder geneigt möglich, wobei der Auslass den
höchsten Punkt der Pumpe bildet. Siehe Abb. 4.
Während des Betriebs muss das Zulaufsieb komplett
in das Fördermedium eintauchen.
Abb. 4
Positionierung der Unilift KP-A und Uni-
lift KP-M
Stellen Sie die Unilift KP-AV immer in verti-
kaler Position auf.
Stellen Sie die Pumpe in ihrer Betriebsstellung auf,
nachdem die Rohrleitung bzw. der Schlauch ange-
schlossen wurden.
Stellen Sie die Pumpe so auf, dass der Pumpenzulauf
weder ganz noch teilweise durch Schlick, Schlamm
oder andere Verunreinigungen verstopft werden kann.
Bei einer Festinstallation muss der Schacht vor dem
Aufstellen der Pumpe von Schlick, Kieselsteinen
usw. befreit werden.
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
